樓主發表于: 2011-09-14 15:05

只看樓主 | 小中大

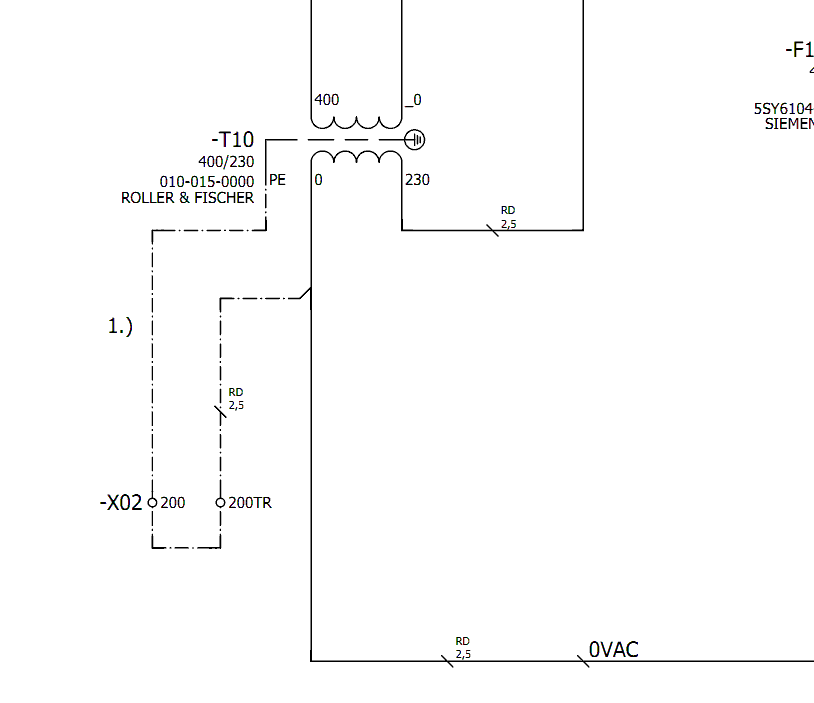

此變壓器的N端子和變壓器鐵芯引出線共接于PE線上，不接PE可以理解為隔離變壓器，接了PE不能理解，請問這樣設計是什么意思，有什么優點？此外隔離變壓器一般都應是1:1的呀，注:這是德國設計的設備。

[ 此帖被xcamel在2011-09-14 15:25重新編輯 ]

xcamel

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 41 個
工控威望: 149 點
下載積分: 592 分
在線時間: 40(小時)
注冊時間: 2010-08-17
最后登錄: 2015-10-10
查看xcamel的主題 / 回貼

1樓發表于: 2011-09-14 15:07

只看該作者 | 小中大

tjzhmjj

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 239 個
工控威望: 968 點
下載積分: 3531 分
在線時間: 184(小時)
注冊時間: 2010-01-09
最后登錄: 2025-05-16
查看tjzhmjj的主題 / 回貼

2樓發表于: 2011-09-14 21:39

只看該作者 | 小中大

你確認PE是鐵芯引線還是變壓器內屏蔽線。隔離變壓器不一定都是1/1的。

光電隔離

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 164 個
工控威望: 256 點
下載積分: 57837 分
在線時間: 111(小時)
注冊時間: 2010-09-13
最后登錄: 2025-08-09
查看光電隔離的主題 / 回貼

3樓發表于: 2011-09-14 21:45

只看該作者 | 小中大

貌似工作接地，防止零電位漂移。

xcamel

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 41 個
工控威望: 149 點
下載積分: 592 分
在線時間: 40(小時)
注冊時間: 2010-08-17
最后登錄: 2015-10-10
查看xcamel的主題 / 回貼

4樓發表于: 2011-09-19 11:46

只看該作者 | 小中大

防止零電位漂移可以理解，可我總感覺應該接N

xcamel

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 41 個
工控威望: 149 點
下載積分: 592 分
在線時間: 40(小時)
注冊時間: 2010-08-17
最后登錄: 2015-10-10
查看xcamel的主題 / 回貼

5樓發表于: 2011-09-19 16:35

只看該作者 | 小中大

大俠們，求救啊！

jxh668

jxh668

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1429 個
工控威望: 2169 點
下載積分: 4006 分
在線時間: 830(小時)
注冊時間: 2009-12-21
最后登錄: 2025-08-06
查看jxh668的主題 / 回貼

6樓發表于: 2011-09-19 16:43

只看該作者 | 小中大

400/230的隔離變壓器
輸出的0V可不接地

來看看，有用的就下了。深圳的可找我呵

bbonglnl

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看bbonglnl的主題 / 回貼

7樓發表于: 2011-09-19 17:58

只看該作者 | 小中大

路過、頂一下��！

yangrmg

經驗是練出來的

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 136 個
工控威望: 272 點
下載積分: 5909 分
在線時間: 166(小時)
注冊時間: 2010-12-22
最后登錄: 2024-04-09
查看yangrmg的主題 / 回貼

8樓發表于: 2011-09-19 22:01

只看該作者 | 小中大

400v/230v隔離變壓器，輸出用做控制電源，輸出一端接地可以消除感應電壓，并且使輸出電源線從兩條火線變成一條火線一條零線。方便線路安排。

xcamel

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 41 個
工控威望: 149 點
下載積分: 592 分
在線時間: 40(小時)
注冊時間: 2010-08-17
最后登錄: 2015-10-10
查看xcamel的主題 / 回貼

9樓發表于: 2011-09-20 10:28

只看該作者 | 小中大

也就是說接PE就是等電位的意思，可以消除感應電壓是嗎？大俠�。。�

木獬

花看堪折直須折，莫待無花空折枝。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 278 個
工控威望: 433 點
下載積分: 6037 分
在線時間: 253(小時)
注冊時間: 2010-09-13
最后登錄: 2025-08-09
查看木獬的主題 / 回貼

10樓發表于: 2011-09-20 14:29

只看該作者 | 小中大

沒太明白你的問題，如果是變壓器二次側接地，是很正常的，安全考慮

xcamel

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 41 個
工控威望: 149 點
下載積分: 592 分
在線時間: 40(小時)
注冊時間: 2010-08-17
最后登錄: 2015-10-10
查看xcamel的主題 / 回貼

11樓發表于: 2011-09-20 16:48

只看該作者 | 小中大

關鍵是沒接地，接的是PE

«
