NPN型與PNP型傳感器信號輸出電平：
NPN型是不是無信號時輸出高電平，有信號時輸出低電平，
PNP型相反；
那常開型，常閉型又是怎么回事？

沈陽新華是西門子授權集成商，并與ABB、施耐德等有良好合作關系;[url=http://www.shine-eng.com]沈陽新華[/url]提供各類自動化工程設計安裝、調試運營等及西門子PLC/DCS、ABB變頻器等工控產品銷售。

匯榮鋁業

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1787 個
工控威望: 5348 點
下載積分: 21368 分
在線時間: 1607(小時)
注冊時間: 2009-07-21
最后登錄: 2025-08-05
查看匯榮鋁業的主題 / 回貼

1樓發表于: 2012-05-02 15:19

只看該作者 | 小中大

NPN輸出的是負極。PNP輸出的是正極。

plc660

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 71 個
工控威望: 187 點
下載積分: 2125 分
在線時間: 27(小時)
注冊時間: 2012-03-30
最后登錄: 2025-05-17
查看plc660的主題 / 回貼

2樓發表于: 2012-05-02 19:10

只看該作者 | 小中大

所謂NPN或pnp是，用傳感器的所用的材料NPN為硅材料，PNP型為鍺材料。輸出什么極性是由放大器的類型而定，建議看一下邏輯電路。常開型被觸發后閉合，常閉型被觸發后開啟。

謙卑虔誠

305234174

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 40 個
工控威望: 123 點
下載積分: 558 分
在線時間: 23(小時)
注冊時間: 2010-01-06
最后登錄: 2014-09-04
查看305234174的主題 / 回貼

3樓發表于: 2012-05-02 19:40

只看該作者 | 小中大

1樓說的很對，樓主是不是外行啊

bocc

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 622 個
工控威望: 5239 點
下載積分: 3143 分
在線時間: 986(小時)
注冊時間: 2009-09-13
最后登錄: 2016-07-01
查看bocc的主題 / 回貼

4樓發表于: 2012-05-02 19:51

只看該作者 | 小中大

學習一下

z623

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 76 個
工控威望: 360 點
下載積分: 20932 分
在線時間: 252(小時)
注冊時間: 2009-11-30
最后登錄: 2024-09-28
查看z623的主題 / 回貼

5樓發表于: 2012-05-02 20:44

只看該作者 | 小中大

一樓的對的。

zxrom

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 68 個
工控威望: 204 點
下載積分: 4150 分
在線時間: 28(小時)
注冊時間: 2012-02-25
最后登錄: 2017-06-30
查看zxrom的主題 / 回貼

6樓發表于: 2012-05-02 21:36

只看該作者 | 小中大

1樓的說法不嚴謹，2樓說得更有道理些，如果是做成集電極開路輸出，則輸出端負載一般接在集電極與電源Vcc之間，對于NPN型，如果接近開關接通的話，則輸出端負載接受到的實際上是正信號，如果有上拉電阻則輸出端負載一般在集電極與電源地之間，其接受的信號正好與前者相反

學無止境

jxh668

jxh668

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1429 個
工控威望: 2169 點
下載積分: 4006 分
在線時間: 830(小時)
注冊時間: 2009-12-21
最后登錄: 2025-08-06
查看jxh668的主題 / 回貼

7樓發表于: 2012-05-03 08:03

只看該作者 | 小中大

引用
引用第2樓plc660于2012-05-02 19:10發表的 :
所謂NPN或pnp是，用傳感器的所用的材料NPN為硅材料，PNP型為鍺材料。輸出什么極性是由放大器的類型而定，建議看一下邏輯電路。常開型被觸發后閉合，常閉型被觸發后開啟。

不是全部這樣說的啊，鍺材料現在用的比較少的了，硅材料可以NPN，也可PNP的

來看看，有用的就下了。深圳的可找我呵

堅士人

心動就要行動

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 453 個
工控威望: 561 點
下載積分: 18404 分
在線時間: 369(小時)
注冊時間: 2009-10-08
最后登錄: 2025-07-31
查看堅士人的主題 / 回貼

8樓發表于: 2012-05-03 09:15

只看該作者 | 小中大

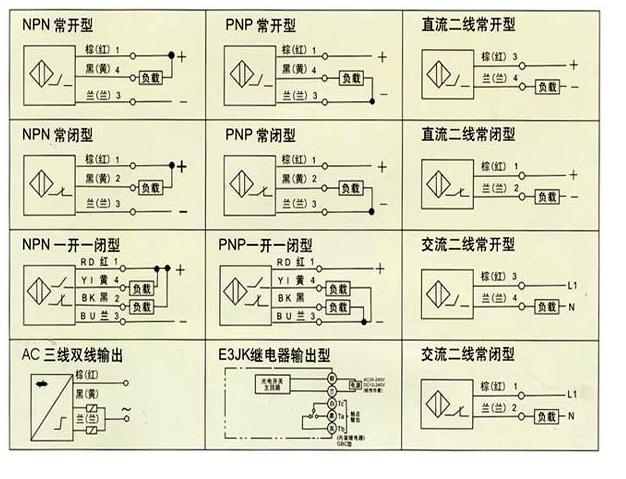

圖片：

本帖最近評分記錄：

下載積分:+5(znz43) 優秀文章

葉落而有思

尋找PLC編程兼職，番禺市橋附近

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 160 個
工控威望: 235 點
下載積分: 497 分
在線時間: 59(小時)
注冊時間: 2009-10-16
最后登錄: 2021-05-21
查看葉落而有思的主題 / 回貼

9樓發表于: 2012-05-03 09:32

只看該作者 | 小中大

學習，了解一下

dghui

愛看看

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 130 個
工控威望: 241 點
下載積分: 6572 分
在線時間: 52(小時)
注冊時間: 2010-04-28
最后登錄: 2022-04-01
查看dghui的主題 / 回貼

10樓發表于: 2012-05-03 10:00

只看該作者 | 小中大

NPN,PNP又分為常開和常閉。

東方不敗

陳大圍

工控新人，還請多多指教

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 878 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1862(小時)
注冊時間: 2011-04-17
最后登錄: 2025-08-07
查看陳大圍的主題 / 回貼

11樓發表于: 2012-05-04 09:30

只看該作者 | 小中大

建議你去看下數字電子技術相關知識

專心學工控技術，請各位幫忙指教
