工控人家園 綜合討論 一個按紐開關控制頂缸的前進和后退

«
1
2
3
»
Pages: 1/3 Go

yjt

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 110 點
下載積分: 660 分
在線時間: 13(小時)
注冊時間: 2011-03-02
最后登錄: 2013-05-23
查看yjt的主題 / 回貼

樓主發表于: 2012-05-27 13:20

只看樓主 | 小中大

本工廠有一臺油壓機，現在要求改一下下缸的頂出和后退。要求按一下開關下缸先頂出2秒，到時間后再退回2秒。到2秒后就不再頂出和后退了。再按一下重復上面的工作。這是一個工作循環。求解，有圖最佳。先謝謝各位大師傅了。

libin520

雖然沒什么突破和進步，卻還是每天在堅持著。

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 2447 個
工控威望: 2881 點
下載積分: 4646 分
在線時間: 1213(小時)
注冊時間: 2008-10-24
最后登錄: 2025-03-23
查看libin520的主題 / 回貼

1樓發表于: 2012-05-27 13:40

只看該作者 | 小中大

這也不算啥的。是PLC控制的嗎？還是純繼電器控制的。氣缸是否有感應器？

需要高品質音樂資源+QQ群：723680148，音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。

lxc429390625

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 108 個
工控威望: 1628 點
下載積分: 2517 分
在線時間: 94(小時)
注冊時間: 2012-01-30
最后登錄: 2024-12-11
查看lxc429390625的主題 / 回貼

2樓發表于: 2012-05-27 14:19

只看該作者 | 小中大

很簡單啊一般初學PLC沒多久的應該也可以搞出來

qrklove

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 494 個
工控威望: 732 點
下載積分: 2007 分
在線時間: 483(小時)
注冊時間: 2008-11-01
最后登錄: 2025-06-01
查看qrklove的主題 / 回貼

3樓發表于: 2012-05-27 14:25

只看該作者 | 小中大

是個簡單的程序，還是你自己好好的想想吧，用PLC很好搞，用時間繼電器有點復雜

hjjjq

多見者博，多聞者智，拒諫者塞，專己者孤

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 926 個
工控威望: 1328 點
下載積分: 3950 分
在線時間: 270(小時)
注冊時間: 2012-04-06
最后登錄: 2025-07-20
查看hjjjq的主題 / 回貼

4樓發表于: 2012-05-27 14:40

只看該作者 | 小中大

如果是PLC控制把程序傳上來，很快就改好了，如果是繼電器控制要增加2個時間繼電器和中間繼電器。

wkn0802

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 25 個
工控威望: 136 點
下載積分: 914 分
在線時間: 18(小時)
注冊時間: 2012-05-14
最后登錄: 2014-10-18
查看wkn0802的主題 / 回貼

5樓發表于: 2012-05-27 15:29

只看該作者 | 小中大

不管是用PLC還是用普通繼電器電路，應該都不難，樓主要學著自己多練練，這樣才有提高。

jhwuliangjin

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 180 個
工控威望: 245 點
下載積分: 7625 分
在線時間: 259(小時)
注冊時間: 2009-11-09
最后登錄: 2025-06-26
查看jhwuliangjin的主題 / 回貼

6樓發表于: 2012-05-27 19:18

只看該作者 | 小中大

用時間繼電器控制

黃豆1983

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 133 個
工控威望: 233 點
下載積分: 1726 分
在線時間: 65(小時)
注冊時間: 2012-04-01
最后登錄: 2022-09-10
查看黃豆1983的主題 / 回貼

7樓發表于: 2012-05-27 20:24

只看該作者 | 小中大

用雙時間繼電器

chenpingyg

機械是柱石,電氣是靈魂.

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 1105 個
工控威望: 6705 點
下載積分: 100 分
在線時間: 603(小時)
注冊時間: 2007-01-25
最后登錄: 2017-04-03
查看chenpingyg的主題 / 回貼

8樓發表于: 2012-05-27 22:45

只看該作者 | 小中大

引用
引用第6樓jhwuliangjin于2012-05-27 19:18發表的 :

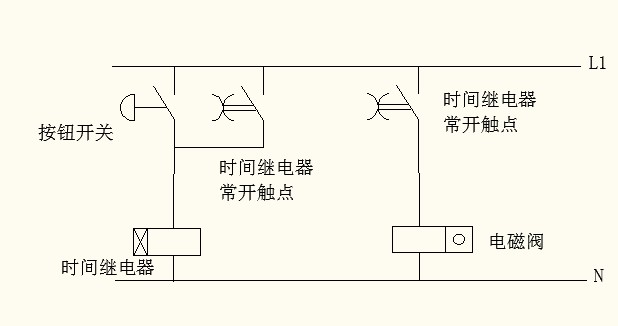

用時間繼電器控制 [attachment=84964]

這算哪門子控制線路？

自己的事情自己做.

chenpingyg

機械是柱石,電氣是靈魂.

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 1105 個
工控威望: 6705 點
下載積分: 100 分
在線時間: 603(小時)
注冊時間: 2007-01-25
最后登錄: 2017-04-03
查看chenpingyg的主題 / 回貼

9樓發表于: 2012-05-27 22:48

只看該作者 | 小中大

LD        X0
OR      Y0
ANI     T0
OUT     Y0
LD        Y0
OUT      T0  K20

自己的事情自己做.

jhwuliangjin

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 180 個
工控威望: 245 點
下載積分: 7625 分
在線時間: 259(小時)
注冊時間: 2009-11-09
最后登錄: 2025-06-26
查看jhwuliangjin的主題 / 回貼

10樓發表于: 2012-05-28 09:21

只看該作者 | 小中大

引用
引用第8樓chenpingyg于2012-05-27 22:45發表的 :

這算哪門子控制線路？

就這么簡單的控制線路，需要用PLC嗎？你是否富的流油，錢沒地方花了？

huhu

退出江湖多年、現在又現身江湖，望各位高人指點…

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 316 個
工控威望: 489 點
下載積分: 1057 分
在線時間: 179(小時)
注冊時間: 2007-06-05
最后登錄: 2015-12-13
查看huhu的主題 / 回貼

11樓發表于: 2012-05-28 11:51

只看該作者 | 小中大

引用
引用第10樓jhwuliangjin于2012-05-28 09:21發表的 :

就這么簡單的控制線路，需要用PLC嗎？你是否富的流油，錢沒地方花了？

非常支持此關點

«
