樓主發表于: 2012-11-05 16:01

只看樓主 | 小中大

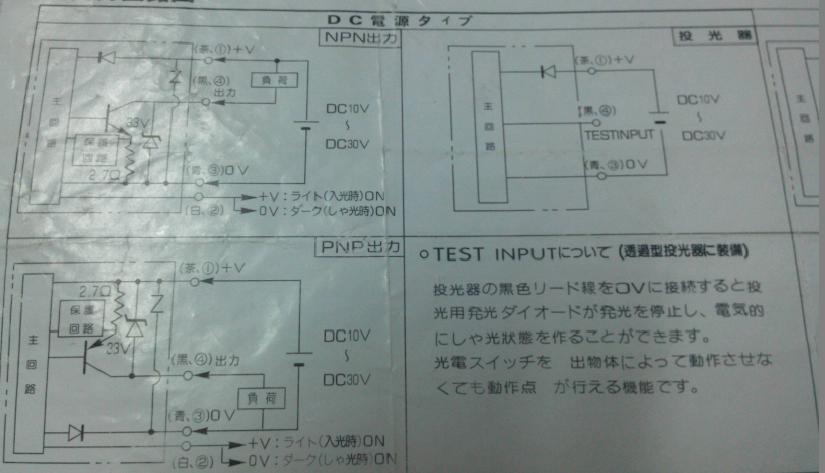

圖片：

那位師傅幫我解釋一下這條白線（+0 0）是什么意思，到底該怎么用。我看在我們這邊的都和0接在一起。還有(黑）TESTINPUT是什么意思。

ukqbso

勇氣源于自信

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 273 個
工控威望: 6926 點
下載積分: 2977 分
在線時間: 383(小時)
注冊時間: 2011-04-26
最后登錄: 2025-06-06
查看ukqbso的主題 / 回貼

1樓發表于: 2012-11-05 21:11

只看該作者 | 小中大

+0V 0V 應該是電源端正電壓和負電壓的意思~日文不懂，但從左下那個圖估計（白、2）應該是個電源輔助輸出，它如接直流負載應可與電源負端組成回路。test input 測試輸入

我不溫柔但是我很丑

82816320

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 42 個
工控威望: 162 點
下載積分: 939 分
在線時間: 40(小時)
注冊時間: 2011-08-10
最后登錄: 2014-03-20
查看82816320的主題 / 回貼

2樓發表于: 2012-11-06 14:38

只看該作者 | 小中大

+0V 0V 應該是電源端正電壓和負電壓，test input 不接直接用絕緣膠布包起來就可以了啊

651290365

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 120 個
工控威望: 261 點
下載積分: 4691 分
在線時間: 65(小時)
注冊時間: 2012-10-18
最后登錄: 2024-04-07
查看651290365的主題 / 回貼

3樓發表于: 2012-11-06 15:47

只看該作者 | 小中大

PNP接法和NPN接法

651290365

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 120 個
工控威望: 261 點
下載積分: 4691 分
在線時間: 65(小時)
注冊時間: 2012-10-18
最后登錄: 2024-04-07
查看651290365的主題 / 回貼

4樓發表于: 2012-11-06 15:49

只看該作者 | 小中大

茶色線是接24V，黑色接信號線，藍色接零線，一根可以不接

superandy

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 266 個
工控威望: 3115 點
下載積分: 27049 分
在線時間: 308(小時)
注冊時間: 2010-01-19
最后登錄: 2025-07-12
查看superandy的主題 / 回貼

5樓發表于: 2012-11-06 15:56

只看該作者 | 小中大

白線接+V時有光照射時輸出。接0V時擋光時輸出，(黑）TESTINPUT是當黑線接0V時發光二極管停止發光。

shenyijin

中級電工

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 571 個
工控威望: 787 點
下載積分: 1269 分
在線時間: 174(小時)
注冊時間: 2011-04-15
最后登錄: 2014-12-20
查看shenyijin的主題 / 回貼

6樓發表于: 2012-11-06 19:56

只看該作者 | 小中大

同意五樓的觀點啊

汪之生

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 301 個
工控威望: 408 點
下載積分: 1410 分
在線時間: 120(小時)
注冊時間: 2010-04-07
最后登錄: 2023-10-10
查看汪之生的主題 / 回貼

7樓發表于: 2012-11-06 20:03

只看該作者 | 小中大

不太懂，+0V應該是參考電位吧。TESTINPUT是測試信號線

協手闖天下

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 264 個
工控威望: 2333 點
下載積分: 2913 分
在線時間: 136(小時)
注冊時間: 2011-12-03
最后登錄: 2025-07-31
查看協手闖天下的主題 / 回貼

8樓發表于: 2012-11-06 20:14

只看該作者 | 小中大

好像是一個擋到有輸出，一個沒有擋到時有輸出吧

zczc777

陽光總在風雨后，烏云上有睛空！珍惜所有的感動每一份希望在你手

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 440 個
工控威望: 593 點
下載積分: 1478 分
在線時間: 238(小時)
注冊時間: 2008-10-25
最后登錄: 2025-03-10
查看zczc777的主題 / 回貼

9樓發表于: 2012-11-06 20:22

只看該作者 | 小中大

圖片不清楚

caowen326

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 13 個
工控威望: 104 點
下載積分: 480 分
在線時間: 46(小時)
注冊時間: 2010-09-15
最后登錄: 2024-11-26
查看caowen326的主題 / 回貼

10樓發表于: 2012-11-07 10:29

只看該作者 | 小中大

同意五樓兄弟看法！

tkggtdkjpl

工欲善其事，必先利其器！

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 3469 個
工控威望: 21008 點
下載積分: 35821 分
在線時間: 1816(小時)
注冊時間: 2010-01-03
最后登錄: 2025-08-08
查看tkggtdkjpl的主題 / 回貼

11樓發表于: 2012-11-07 14:11

只看該作者 | 小中大

五樓正解!
