2.2 ControlLogix
ControlLogix系統具有以下優點：
◆適合順序、過程、傳動、運動控制的模塊化高性能控制平臺
每個ControlLogix控制器可以執行多個控制任務，減少需要的控制器數量，這樣，解決故障更快�？梢苑謩e出發幾個周期性任務以達到更高的性能水平。
◆可以在一個機架上使用多個處理器、通訊模塊和輸入輸出模塊
ControlLogix處理器、輸入輸出模塊、通訊模塊就像網絡上的智能節點。
◆通用的編程環境和Logix控制引擎。
ControlLogix與CompactLogix、FlexLogix、 SoftLogix、 DriveLogix都是基于通用Logix平臺建立的，它們具有通用的編程環境和Logix控制引擎。
◆連接到NetLinx開放式網絡
從設備到車間再到信息管理層，ControlLogix高度支持三層網絡通訊。
ControlLogix的獨特之處：
◆產品設計
ControlLogix處理器提供可選的用戶內存模塊(750K到8M字節),能解決有大量輸入輸出點數系統的應用問題(支持多達4000點模擬量和128，000點數字量)。處理器可以控制本地輸入輸出和遠程輸入輸出。處理器可以通過以太網EtherNet/IP、 控制網ControlNet、 設備網DeviceNet和遠程輸入輸出Universal Remote I/O來監控系統中的輸入和輸出。
當在ControlLogix機架內有多個處理器模塊，甚至在控制網ControlNet網內有多個處理器模塊時，所有的處理器都可以從所有的輸入模塊讀到輸入值。任何一個處理器也都可以控制任何特定的輸出模塊。通過系統組態指定每個輸出模塊具體由哪個處理器控制。
ControlLogix系統是機架式、模塊化安裝。ControlLogix輸入輸出模塊是是模塊式安裝的。電源模塊直接安裝在ControlLogix機架的左端。ControlLogix機架有4、7、10、13或17槽五種類型。模塊可以插在機架上任意一個槽位內。ControlLogix輸入輸出模塊的最大通道數是32通道。每個模塊的可拆卸端子塊的機械鎖可以防止向模塊施加錯誤的電壓。輸入輸出模塊可以進行帶電插拔。
◆通訊
除了內置的RS-232(DF1/DH-485協議)通訊口外，網絡通訊的接口是模塊化的。包括以太網EtherNet/IP, 控制網ControlNet, 設備網DeviceNet, DH+網絡, 遠程輸入輸出網絡Universal Remote I/O。ControlLogix通過第三方的通訊模塊也可以連接到Profibus DP和 Modus等網絡上。

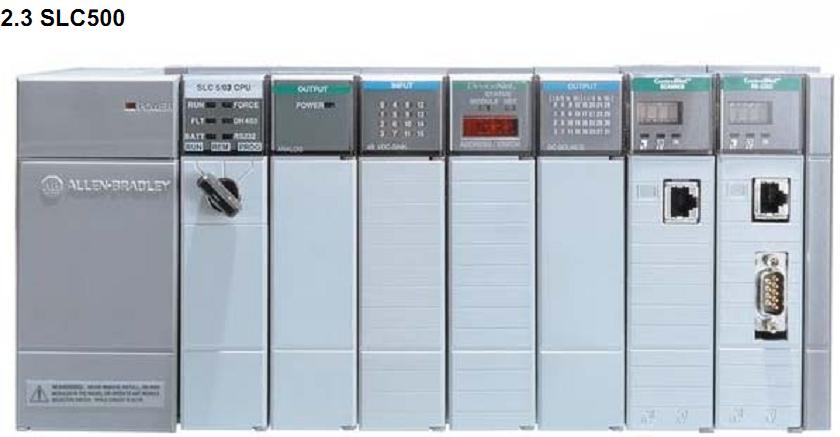

SLC 500系列PLC，型號多以1746、1747開頭。屬于中型PLC系統，應用非常廣泛。 Allen-Bradley SLC 500 PLC是一個基于機架的中型控制系統，由控制器、離散量模塊、模擬量模塊和特殊輸入輸出模塊、外圍設備組成。SLC 500系列功能強大、配置靈活，可以提供廣泛的通訊配置、特點和內存選項。RSLogix500梯形圖邏輯編程軟件包提供了靈活的編輯器、點擊式的輸入輸出配置、功能強大的數據庫編輯器，此外還帶有診斷和排錯工具以幫助您節省項目開發時間和最大限度提高效率。
SLC 500系列具有以下特點：功能強大，全面滿足應用項目需要；模塊式設計；先進的指令集；豐富的輸入輸出模塊；SLC 500抗振性強，耐高溫，抗電磁干擾，專門針對工業現場惡劣的工作環境而設計；RSLogix500編程軟件使用簡單，方便，糾錯能力強，可以最大程度發揮控制器的性能。
SLC 500是世界上最早的、性能最齊全的小型控制器之一，在推出后它作為小型邏輯控制器的最高標準保持了十年之久。SLC 500屬于機架型結構，能用來配置一個獨立系統或分布式系統。SLC 500為世界上成千上萬的應用提供低成本的、高可靠性的控制，從娛樂公園里的列車控制，到小啤酒廠，再到藥物和食品生產過程。
SLC 500能成為一個單獨的系統，也可連接上網絡。SLC 500 是一個適用性平臺。SLC 500系列由五個處理器模塊組成：SLC 5/01，SLC 5/02, SLC 5/03, SLC 5/04, SLC 5/05。因?yàn)橛辛诉@五個處理器序列，SLC 500有著很大的靈活性，能控制單臺機器，也能適用于一個大區域內的SCADA分布式應用需要。SLC 500系統能夠隨著系統的擴大很容易的擴展處理器的容量，增加輸入輸出點數。
SLC 500在內存(從1K到64K)上、機架選擇上(4槽、7槽、10槽、13槽)、指令集、電源模塊、內置的通訊方式上提供很廣泛的選擇，從而能夠完全根據應用需求來定制控制系統。
