工控人家園 綜合討論 大家好，遇到一難題，求各位老師解答一下

漏雨草屋

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 21 個
工控威望: 150 點
下載積分: 968 分
在線時間: 16(小時)
注冊時間: 2013-02-01
最后登錄: 2019-01-30
查看漏雨草屋的主題 / 回貼

樓主發表于: 2013-05-27 21:07

只看樓主 | 小中大

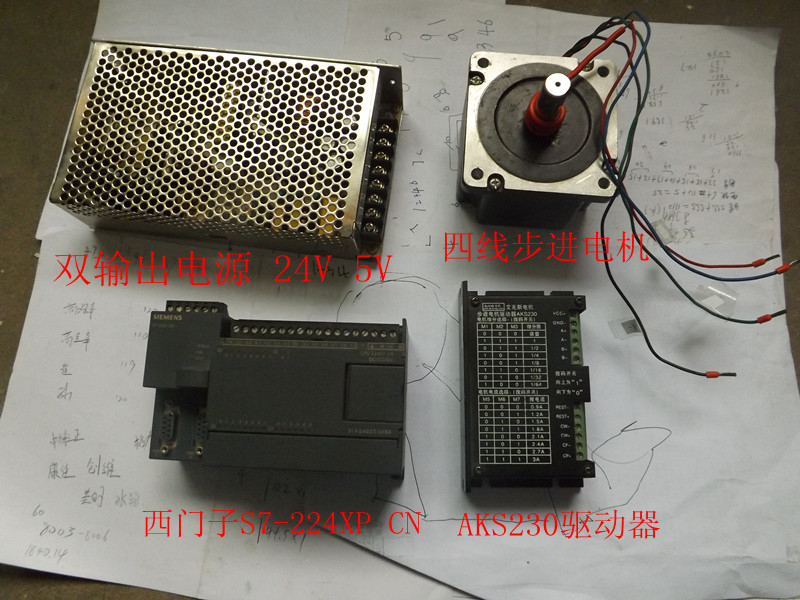

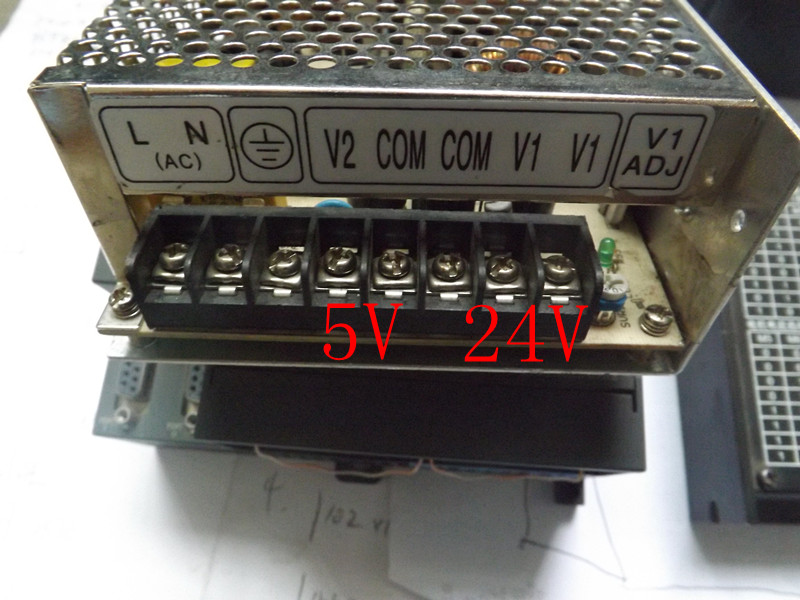

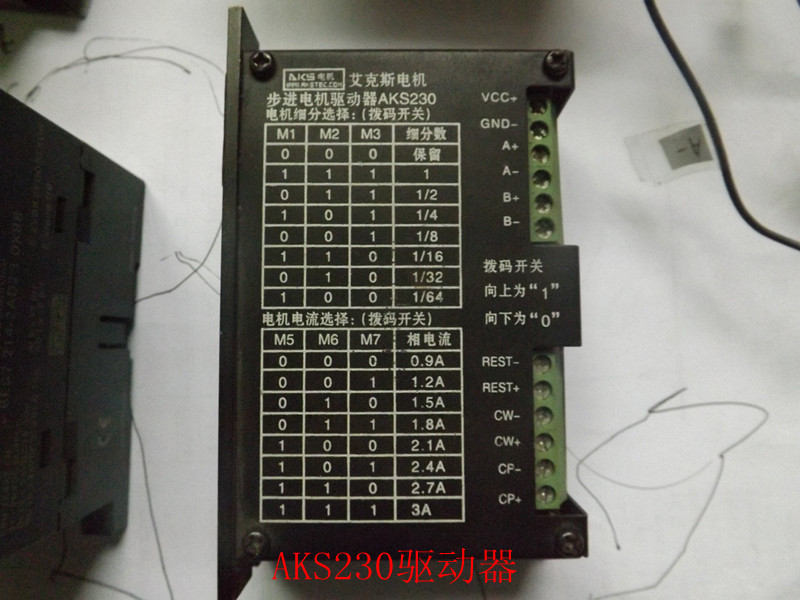

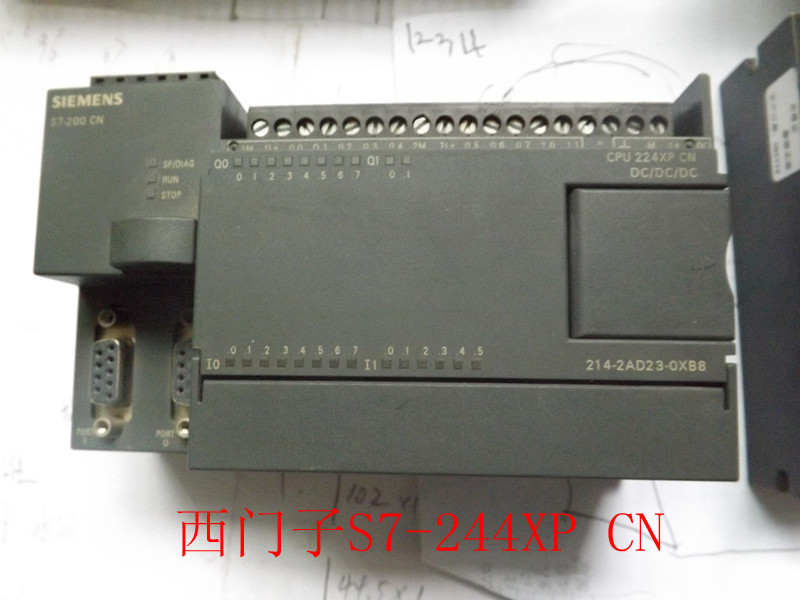

大家好，請教各位一個問題，看下列圖片哪位老師知道怎么接線，怎樣把這這四件東東正確連接起來求答案謝謝各位老師了，（PLC224XP為輸入輸出都是24V的）哪位老師給上傳一段控制步進電機的西門子S-7200的程序，越簡單的越好，謝謝

wang324521

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 196 個
工控威望: 496 點
下載積分: 6214 分
在線時間: 76(小時)
注冊時間: 2012-09-11
最后登錄: 2025-06-18
查看wang324521的主題 / 回貼

1樓發表于: 2013-05-28 09:09

只看該作者 | 小中大

步進電機上網可以找得到的

huiming

技術交流

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 679 個
工控威望: 6016 點
下載積分: 4079 分
在線時間: 580(小時)
注冊時間: 2011-03-09
最后登錄: 2025-08-07
查看huiming的主題 / 回貼

2樓發表于: 2013-05-28 10:05

只看該作者 | 小中大

圖片：

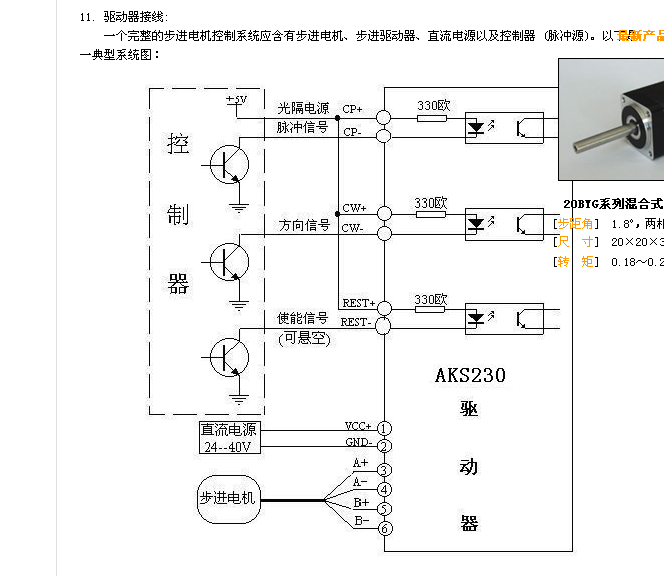

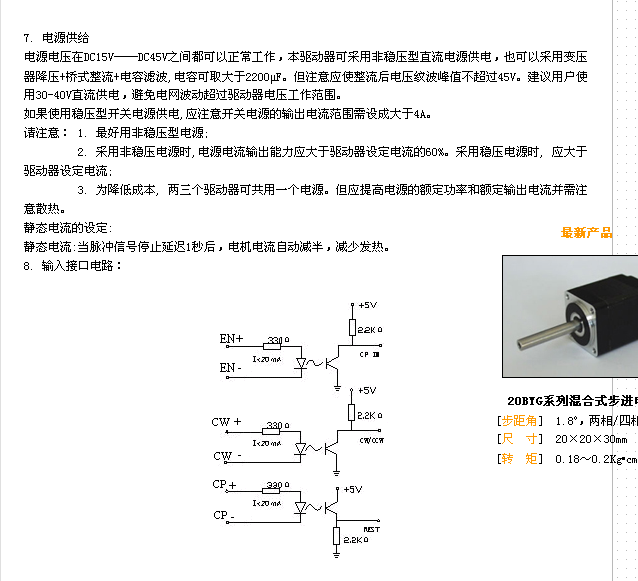

在網上找到這個步進驅動器和馬達的手冊，上面有接線圖。http://www.akstec.com/bujindianjicpml/AKS230.html

樓主留言：

謝謝

本帖最近評分記錄：

下載積分:+3(sjm213) 熱心助人！

士林變頻器代理 18312516885

xtihee

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 426 個
工控威望: 1148 點
下載積分: 659 分
在線時間: 397(小時)
注冊時間: 2011-12-18
最后登錄: 2025-04-12
查看xtihee的主題 / 回貼

3樓發表于: 2013-05-28 14:34

只看該作者 | 小中大

PLC發脈沖給步進驅動器，驅動器連接電機，脈沖中間的信號線采用5V的電源，就可以了。

uu.liu

COG_FOG_COF_貼片_ 貼合

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 772 個
工控威望: 993 點
下載積分: 13509 分
在線時間: 484(小時)
注冊時間: 2011-09-20
最后登錄: 2025-08-07
查看uu.liu的主題 / 回貼

4樓發表于: 2013-05-28 16:12

只看該作者 | 小中大

總想問一句，為什么每次看到西門子200的PLC都是很大的灰塵那？而且通信端口還有點銹跡？！

QQ:569456723

狼堡

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 305 個
工控威望: 2596 點
下載積分: 1329 分
在線時間: 423(小時)
注冊時間: 2012-08-31
最后登錄: 2023-03-04
查看狼堡的主題 / 回貼

5樓發表于: 2013-05-28 21:19

只看該作者 | 小中大

樓上的，沒有看到生銹啊

，步進這東西玩膩了

hanqin

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1236 個
工控威望: 1226 點
下載積分: 2927 分
在線時間: 925(小時)
注冊時間: 2009-01-09
最后登錄: 2023-10-27
查看hanqin的主題 / 回貼

6樓發表于: 2013-05-29 06:49

只看該作者 | 小中大

快考試了吧？
