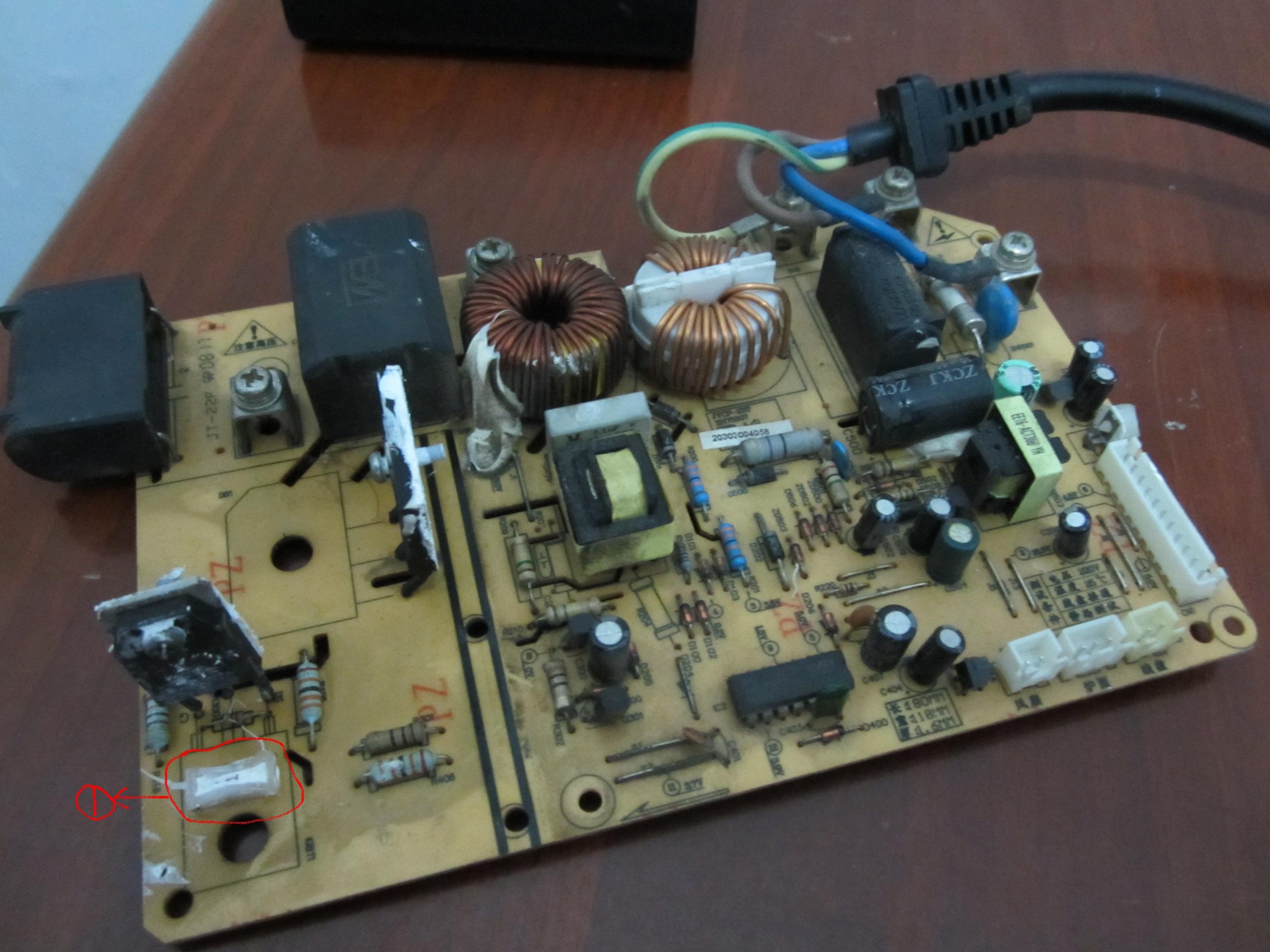

 自己用的電磁爐，一插上電，就燒里面的保險燒了，懷疑是整流模塊或IGBT模塊或其驅動電路某元件壞了，把電磁爐拆開來看了，對里面的電路板有些疑問，特來向師傅們請教了，1處，2處，3處，分別為什么元件呢？6處是把1處里面的導熱脂刮掉之后露出里面的元件的樣子，5處是把2處里面的導熱脂刮掉之后露出里面的元件的樣子，4處為什么這樣焊，密密麻麻的有許多焊點，這樣做是為何呢？謝謝了。

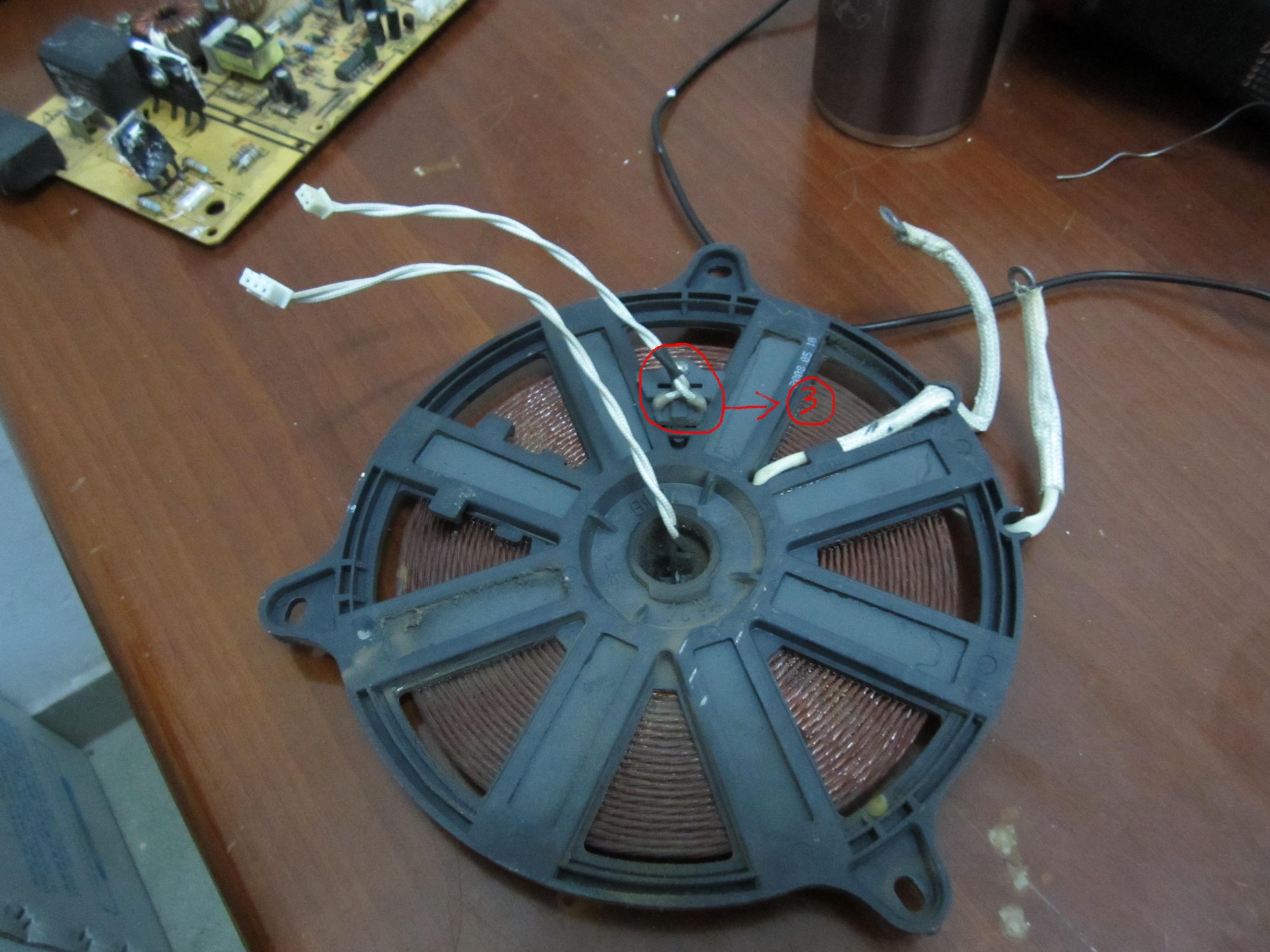

1,2,5,6溫度傳感器，4是為了增加線路的承載電流。1是檢測IGBT管的溫度，5是檢測灶面溫度防干鍋，起到保護作用。

我知道一部分，1樓回答的不錯

引用

引用第1樓阿譚于2012-02-14 01:08發表的  :
1,2,5,6溫度傳感器，4是為了增加線路的承載電流。1是檢測IGBT管的溫度，5是檢測灶面溫度防干鍋，起到保護作用。

解釋得很到位！

補充：
4區可能是增加載荷（增加印刷板銅箔的截面）或者是波峰焊接的模式。

1樓回答的好！！頂！！

好！

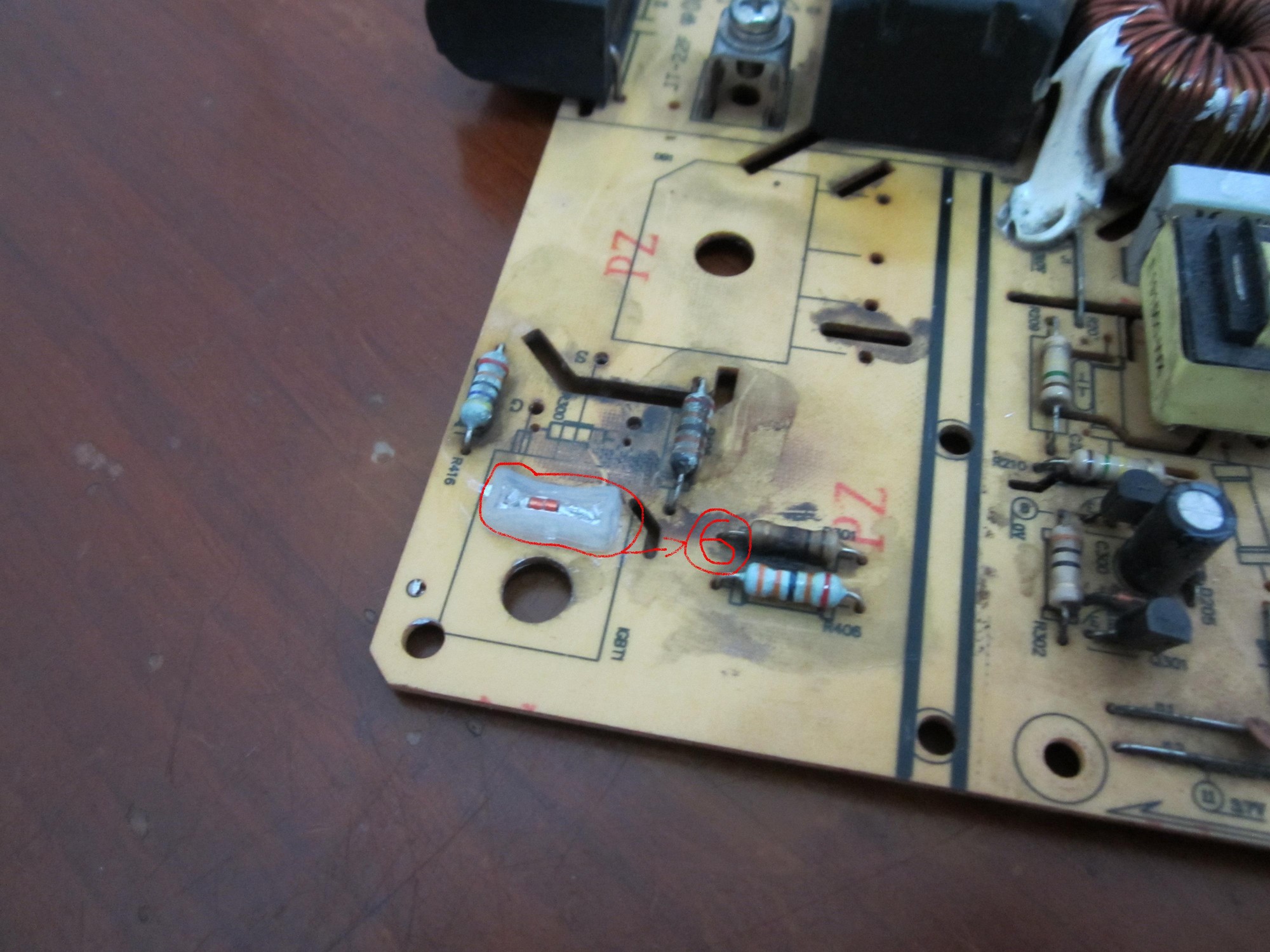

1和6是同一個溫度傳感器，檢測IBGT門控管的溫度，

         原來里面是這樣一個結構，哈哈

支持1樓所說的

謝謝你1 樓的老師。說的太好了。

謝謝你1 樓的老師。說的太好了。你太牛逼了！
