工控人家園 綜合討論 三菱QD70P8近點狗怎么接

許可

奮斗永無止境！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 158 個
工控威望: 287 點
下載積分: 2753 分
在線時間: 125(小時)
注冊時間: 2012-02-08
最后登錄: 2022-08-13
查看許可的主題 / 回貼

樓主發表于: 2014-02-13 17:21

只看樓主 | 小中大

圖片：

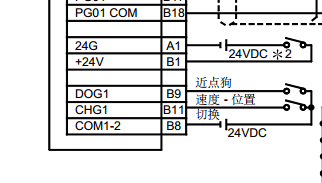

各位朋友，剛接觸三菱定位模塊，回原點一直沒搞順。近點狗信號用NPN光電開關，機構過了近點狗后不減速也不會停止。光電開關的三個引腳應該怎么接呢？如圖

許可

奮斗永無止境！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 158 個
工控威望: 287 點
下載積分: 2753 分
在線時間: 125(小時)
注冊時間: 2012-02-08
最后登錄: 2022-08-13
查看許可的主題 / 回貼

1樓發表于: 2014-02-13 17:31

只看該作者 | 小中大

圖片：

我按上圖接不行，接個兩線的接近開關也停不下來。不知道是不是沒接對。還是哪里有問題，請大家幫下忙，緊急！非常感謝

子丑寅卯9

好鋼是煉出來的; 好妞是泡出來的!

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1223 個
工控威望: 6798 點
下載積分: 9012 分
在線時間: 335(小時)
注冊時間: 2008-05-17
最后登錄: 2024-07-10
查看子丑寅卯9的主題 / 回貼

2樓發表于: 2014-02-17 17:24

只看該作者 | 小中大

接法好象不對,實在不行用手短接兩根線試下,我認為接兩線的(如果OMRON的接近開關的話是棕和藍)棕色接24V正,蘭色接B9.

（沈陽）承接非標自動化設計,調試及改造；各種通信控制；伺服調試,定位同步控制及專機制造。手機&微信同步（來訪注明家園）：18680531562 。

tkggtdkjpl

工欲善其事，必先利其器！

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 3469 個
工控威望: 21008 點
下載積分: 35821 分
在線時間: 1816(小時)
注冊時間: 2010-01-03
最后登錄: 2025-08-08
查看tkggtdkjpl的主題 / 回貼

3樓發表于: 2014-02-18 08:57

只看該作者 | 小中大

近點狗的沒的輸入信號到PLC定位模塊,看輸入指示燈看得到的
如果輸入指示燈亮了,要氈你設置的回原點方法對不對
Q 手冊上有幾種回原點方法的

自動化單機，生產線，項目編程調試！

tkggtdkjpl

工欲善其事，必先利其器！

級別: 網絡英雄

發送短信
加為好友
QQ聯系

4樓發表于: 2014-02-18 09:00

只看該作者 | 小中大

傳感器的接法是標準的，
棕 +24v
藍 0V/GND
黑 OUT

你用0V/GND 直接接DOG信號看輸入燈亮不亮

自動化單機，生產線，項目編程調試！

許可

奮斗永無止境！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 158 個
工控威望: 287 點
下載積分: 2753 分
在線時間: 125(小時)
注冊時間: 2012-02-08
最后登錄: 2022-08-13
查看許可的主題 / 回貼

5樓發表于: 2014-02-18 15:23

只看該作者 | 小中大

謝謝各位，打電話給三菱電機，原來B8是可以接24V的。光電開關再按平常接法就可以了
