我這的PLC是FX1N-24MR，現在要加一片七段顯示碼，顯示程序里計數器的值0-9，請各為幫忙編一段程序和選哪種七段顯示碼？聽說有帶譯碼和不帶譯碼的。不知我這用哪種？字高14mm就行，裝在面板上顯示。謝謝大家幫忙！



已搞好。是我自己接錯位了一條線。謝謝大家！

用74LS47N做譯碼這樣您的輸出就只占用4個點

如果直接用那就得七個，我這有數碼管顯示程序。你可以看看805684943，如果需要你把你的程序給我我幫你改

用BCD(8421)碼輸入的，只要4個點。

M7E (14mm) 數字顯示單元（字符高度14mm）/種類 | OMRON Industrial Automation
http://www.fa.omron.com.cn/products/family/1140/lineup.html

樓主你可以任選一款，2種都可以通過PLC指令實現。

引用

引用第4樓wei0212007于2014-06-14 08:24發表的  :
M7E (14mm) 數字顯示單元（字符高度14mm）/種類 | OMRON Industrial Automation
http://www.fa.omron.com.cn/products/family/1140/lineup.html

你好！他這個七段顯示碼，帶不帶譯碼電路？因我這的PLC不帶譯碼指令，所以，需要顯示碼上自帶譯碼電路才行。FX1N的不帶譯碼指令。如要編譯碼指令怎么編？

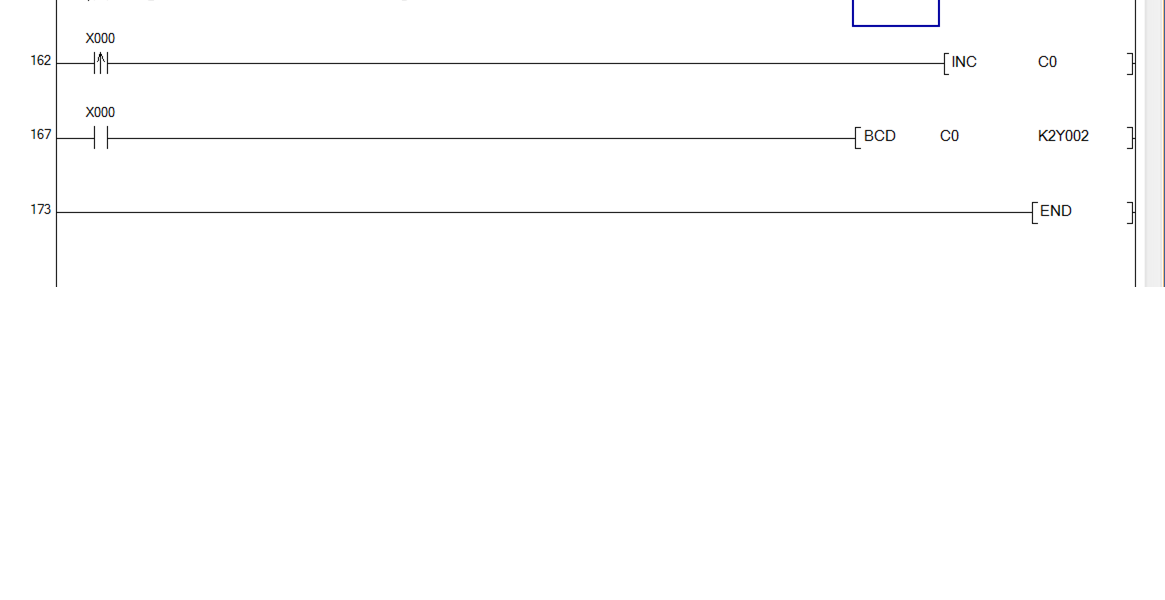

用這條指令，在PLC輸出端接一片七段顯示碼（omron M7E),不知能不能顯示0-9數字？求指點！

因手上沒有七段顯示碼做試驗，無法證實這條指令是否能顯示0--9數字。所以，上傳求證。

引用

引用第3樓wei0212007于2014-06-14 08:22發表的  :
用BCD(8421)碼輸入的，只要4個點。

這個可以

引用

引用第7樓zhujiyuan于2014-06-16 13:51發表的  :
用這條指令，在PLC輸出端接一片七段顯示碼（omron M7E),不知能不能顯示0-9數字？求指點！

請用過七段顯示碼的同事給個提示。我將兩片七段顯示碼的線接好后，接上PLC,但我接通X0時，顯示都是2，4,，6，8。請給看看我還有那條線沒接？PLC:FX1N-24MR .謝謝！

12--------PLC24V負極
4---------PLC24V正極

個位：
10(A)-------PLC Y1
3(B)-------PLC Y2
5(C)-------PLC Y3
9(D)-------PLC Y4

十位：
10(A)-------PLC Y5
3(B)-------PLC Y6
5(C)-------PLC Y7
9(D)-------PLC Y10

不是K2Y1嗎，乍K2Y2了呢
