工控人家園 綜合討論 滾壓成型出來的產品長度總是誤差很大，求高人幫我分析一下

«
1
2
»
Pages: 1/2 Go

湖北嘉魚

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 56 個
工控威望: 163 點
下載積分: 2512 分
在線時間: 111(小時)
注冊時間: 2013-09-04
最后登錄: 2025-03-12
查看湖北嘉魚的主題 / 回貼

樓主發表于: 2014-07-29 11:48

只看樓主 | 小中大

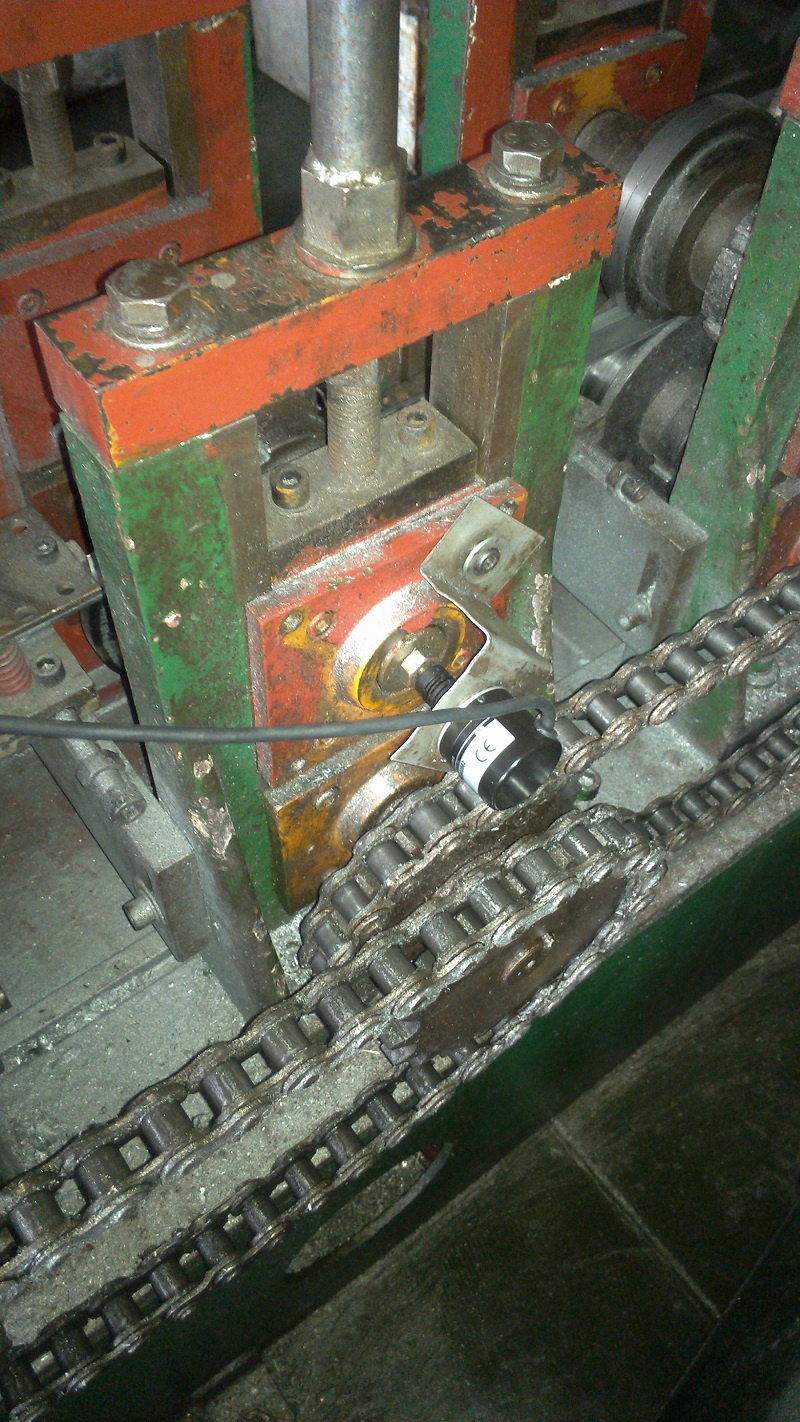

描述：就是這種老式滾壓成型機，鏈條傳動
圖片：

產品設定長度是200CM，滾壓出來的產品長度大部分在199-201之間，但是有10%的會超過201到202，怎么該能將長度保證在正負0.5CM之內啊

湖北嘉魚

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 56 個
工控威望: 163 點
下載積分: 2512 分
在線時間: 111(小時)
注冊時間: 2013-09-04
最后登錄: 2025-03-12
查看湖北嘉魚的主題 / 回貼

1樓發表于: 2014-07-29 11:51

只看該作者 | 小中大

描述：液壓油缸剪切,編碼器反饋長度
圖片：

長度總是一長一端

湖北嘉魚

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 56 個
工控威望: 163 點
下載積分: 2512 分
在線時間: 111(小時)
注冊時間: 2013-09-04
最后登錄: 2025-03-12
查看湖北嘉魚的主題 / 回貼

2樓發表于: 2014-07-29 11:52

只看該作者 | 小中大

圖片：

伺服電機和減速機

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3401 個
工控威望: 3199 點
下載積分: 70678 分
在線時間: 1609(小時)
注冊時間: 2008-04-20
最后登錄: 2025-08-05
查看wwcwwc的主題 / 回貼

3樓發表于: 2014-07-29 11:52

只看該作者 | 小中大

這個設備運行速度是？如何剪切？
另外是否存在摩擦系數的變量？
編碼器數值的讀取和執行輸出用中斷方式？

lijinniu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 623 個
工控威望: 3669 點
下載積分: 29981 分
在線時間: 1407(小時)
注冊時間: 2007-08-17
最后登錄: 2024-06-11
查看lijinniu的主題 / 回貼

4樓發表于: 2014-07-29 13:34

只看該作者 | 小中大

一可能是編碼器受到了干擾，二就是測量輪打滑。因為沒有看到剪切機構所以是不是剪切機構有問題就不好說了。要想剪切精確就只能在剪切機構上想辦法了。

541089467

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 92 點
下載積分: 633 分
在線時間: 4(小時)
注冊時間: 2014-07-29
最后登錄: 2014-08-06
查看541089467的主題 / 回貼

5樓發表于: 2014-07-29 14:43

只看該作者 | 小中大

有些屬于毛露的不懂他們亂說的，如果外部電路正常話，就是電子齒輪比沒有設好，影響了伺服電機的精度，好像你用的是全閉環吧，外部編碼器是否和該伺服驅動器匹配

lijinniu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 623 個
工控威望: 3669 點
下載積分: 29981 分
在線時間: 1407(小時)
注冊時間: 2007-08-17
最后登錄: 2024-06-11
查看lijinniu的主題 / 回貼

6樓發表于: 2014-07-29 15:04

只看該作者 | 小中大

引用
引用第5樓541089467于2014-07-29 14:43發表的 :
有些屬于毛露的不懂他們亂說的，如果外部電路正常話，就是電子齒輪比沒有設好，影響了伺服電機的精度，好像你用的是全閉環吧，外部編碼器是否和該伺服驅動器匹配

就算是電子齒輪沒有設好，怎么會有一會長一會短呢。好好想一想是誰在亂說！！！

燉土豆

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 77 個
工控威望: 204 點
下載積分: 4905 分
在線時間: 58(小時)
注冊時間: 2014-05-01
最后登錄: 2019-01-03
查看燉土豆的主題 / 回貼

7樓發表于: 2014-07-29 19:39

只看該作者 | 小中大

是第一個長，第二個短，然后又一個長又一個短，這樣有規律的。還是有時長有時短，沒有規律啊。如果是第二種的話那你就得考慮機械問題了，畢竟都是鏈條傳動，特別你那個減速機的聯軸器，鏈扣與牙盤之間的間隙就得大于2毫米，伺服停得準不代表機械停得準啊。

健康報

書到用時方恨少

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 230 個
工控威望: 359 點
下載積分: 2311 分
在線時間: 197(小時)
注冊時間: 2010-11-16
最后登錄: 2023-02-27
查看健康報的主題 / 回貼

8樓發表于: 2014-07-29 20:31

只看該作者 | 小中大

機械精度誤差可以改進裁剪為追剪完美解決你的問題

二手工控電器

且行且珍惜

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2878 個
工控威望: 4509 點
下載積分: 223319 分
在線時間: 3251(小時)
注冊時間: 2008-02-22
最后登錄: 2025-08-05
查看二手工控電器的主題 / 回貼

9樓發表于: 2014-07-30 10:21

只看該作者 | 小中大

很明顯是機械設計問題！！！傳動鏈條有升縮張力問在機械沒考慮到！

熱烈歡迎光臨工控自動化小店！
銷售二手拆機工控商品，多類型品牌I0接線端子臺、PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊。
https://shop115113109.taobao.com/?spm=pc_detail.29232929/evo365560b447259.shop_block.dentershop.176b7dd60RDACA

咯啵白菜

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 215 個
工控威望: 298 點
下載積分: 804 分
在線時間: 107(小時)
注冊時間: 2014-01-14
最后登錄: 2019-11-23
查看咯啵白菜的主題 / 回貼

10樓發表于: 2014-07-30 10:43

只看該作者 | 小中大

長度總是一長一端，傳動鏈條傳下去差不多周期，可能傳動鏈條磨損了。。

jonny_jean

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 405 個
工控威望: 557 點
下載積分: 22252 分
在線時間: 634(小時)
注冊時間: 2011-01-02
最后登錄: 2017-03-31
查看jonny_jean的主題 / 回貼

11樓發表于: 2014-07-30 13:33

只看該作者 | 小中大

伺服電機單一傳動外加計長機構傳動打滑伺服跟計長譯碼器不同步

«
