工控人家園 綜合討論 S７－２００程序輸出和顯示不一致？

monkeykinghy

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 215 個
工控威望: 425 點
下載積分: 2476 分
在線時間: 139(小時)
注冊時間: 2009-04-14
最后登錄: 2025-05-22
查看monkeykinghy的主題 / 回貼

樓主發表于: 2014-08-28 15:00

只看樓主 | 小中大

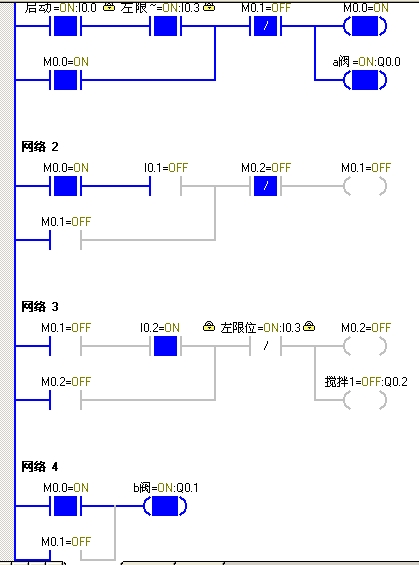

如上圖：　Ｑ０．０和Ｑ０．１程序都有輸出，但PLC上顯示Ｑ０．０燈亮，　Ｑ０．１燈滅，
將程序改為下圖：　輸出和顯示都正常？請假是何原因？　限制雙線圈嗎？
　　

ffd001

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 136 個
工控威望: 700 點
下載積分: 584 分
在線時間: 162(小時)
注冊時間: 2013-10-17
最后登錄: 2023-06-02
查看ffd001的主題 / 回貼

1樓發表于: 2014-08-28 15:08

只看該作者 | 小中大

圖一Q0.1 用了兩次，當然不行，圖二，只用了一次

天行健

monkeykinghy

級別: 略有小成

發送短信
加為好友
QQ聯系

2樓發表于: 2014-08-28 15:12

只看該作者 | 小中大

謝謝學習了好像三菱的有個是否檢查雙線圈輸出在西門子里面沒找到，原來限制雙線圈！

ffd001

級別: 家園常客

發送短信
加為好友

3樓發表于: 2014-08-28 15:23

只看該作者 | 小中大

圖一不是一般的錯誤

天行健

ffd001

級別: 家園常客

發送短信
加為好友

4樓發表于: 2014-08-28 15:32

只看該作者 | 小中大

有誰知道為什么不允許雙線圈的存在

天行健

liu19916

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 180 個
工控威望: 275 點
下載積分: 1320 分
在線時間: 262(小時)
注冊時間: 2010-07-28
最后登錄: 2024-11-16
查看liu19916的主題 / 回貼

5樓發表于: 2014-08-28 23:30

只看該作者 | 小中大

樓主仔細了解下PLC的工作原理就會清楚為什么不能用普通輸出雙線圈

ffd001

級別: 家園常客

發送短信
加為好友

6樓發表于: 2014-08-29 00:35

只看該作者 | 小中大

下午看了一下有關的資料，明白了一些。打個比方，用雙線圈就好比一直在一個周期內無條件的用置位復位，或復位置位，置位置位，復位復位等幾種情況。
雙線圈就是對一個bit位在一個周期反復操作，所以只能對最后一個狀態有相應的動作

天行健
