樓主發表于: 2016-10-11 16:38

只看樓主 | 小中大

我是個新的小電工，求個一個，兩個接近開關，兩個繼電器控制一個電磁閥的電路圖，水爐用的水滿了停水，沒水了放水，抱拳了 ~！

[ 此帖被a2468934019在2016-10-11 16:43重新編輯 ]

xinpingliu

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 326 個
工控威望: 478 點
下載積分: 4000 分
在線時間: 113(小時)
注冊時間: 2012-03-05
最后登錄: 2022-07-03
查看xinpingliu的主題 / 回貼

1樓發表于: 2016-10-11 17:08

只看該作者 | 小中大

我們想：當水爐滿了，這時就要停止，當沒水了就要啟動，由此可知就是一個由二個接近開關聯成的起停電路。怎樣，有問題不？

樓主留言：

對啊就是這樣的電路，我需要這個電路圖

a2468934019

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 96 點
下載積分: 673 分
在線時間: 2(小時)
注冊時間: 2016-10-11
最后登錄: 2016-10-11
查看a2468934019的主題 / 回貼

2樓發表于: 2016-10-11 17:26

只看該作者 | 小中大

有這樣的的原理圖嗎，我想?yún)⒖紖⒖?/div>

jiaogeishui

我是楊利勇

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 275 個
工控威望: 479 點
下載積分: 1109 分
在線時間: 168(小時)
注冊時間: 2010-08-19
最后登錄: 2024-11-05
查看jiaogeishui的主題 / 回貼

3樓發表于: 2016-10-11 17:27

只看該作者 | 小中大

滿水接近開關1的輸出接到繼電器1的NO觸點，缺水接近開關2的輸出接到繼電器1的另一個NO觸點，
將繼電器1的NC觸點與繼電器2的NO觸點相連接，電磁閥接到繼電器2的NO觸點，

學無止境

jiaogeishui

我是楊利勇

級別: 略有小成

發送短信
加為好友
QQ聯系

4樓發表于: 2016-10-11 17:31

只看該作者 | 小中大

再將繼電器1與繼電器2的NO連接起來

樓主留言：

能給我個圖嗎師兄~

學無止境

vzm123

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 20 個
工控威望: 117 點
下載積分: 88 分
在線時間: 74(小時)
注冊時間: 2010-05-31
最后登錄: 2025-07-25
查看vzm123的主題 / 回貼

5樓發表于: 2016-10-11 17:34

只看該作者 | 小中大

買個浮球液位開關控制就可以了，有接線圖的。

fsjnzhy

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1129 個
工控威望: 2294 點
下載積分: 109010 分
在線時間: 1309(小時)
注冊時間: 2011-12-15
最后登錄: 2022-09-28
查看fsjnzhy的主題 / 回貼

6樓發表于: 2016-10-11 17:45

只看該作者 | 小中大

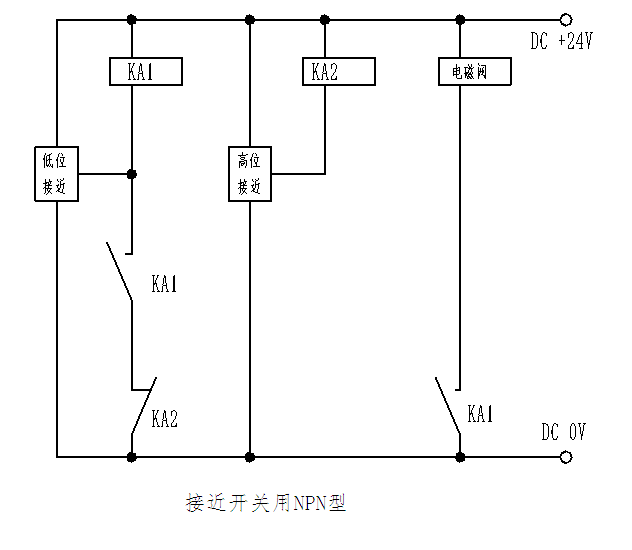

圖片：

看看這個電路吧，手動控制自己加吧。

樓主留言：

真是好人！

a2468934019

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 96 點
下載積分: 673 分
在線時間: 2(小時)
注冊時間: 2016-10-11
最后登錄: 2016-10-11
查看a2468934019的主題 / 回貼

7樓發表于: 2016-10-11 18:16

只看該作者 | 小中大

誰有呢種一條零線一條火線走的呢種圖

hardy_6817

紙上得來終覺淺,絕知此事要躬行.

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 301 個
工控威望: 452 點
下載積分: 16919 分
在線時間: 570(小時)
注冊時間: 2016-06-06
最后登錄: 2025-08-05
查看hardy_6817的主題 / 回貼

8樓發表于: 2016-10-11 18:27

只看該作者 | 小中大

都用夜位開關，沒見過接近開關檢測水的，可能我才疏學淺了。

樓主留言：

可能我們比較落后，哈哈哈

xingzb2

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 698 個
工控威望: 1020 點
下載積分: 1360 分
在線時間: 954(小時)
注冊時間: 2015-07-11
最后登錄: 2025-08-04
查看xingzb2的主題 / 回貼

9樓發表于: 2016-10-11 18:50

只看該作者 | 小中大

引用
引用第5樓vzm123于2016-10-11 17:34發表的 :
買個浮球液位開關控制就可以了，有接線圖的。

ajd186

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 567 個
工控威望: 858 點
下載積分: 35927 分
在線時間: 279(小時)
注冊時間: 2013-08-01
最后登錄: 2025-08-01
查看ajd186的主題 / 回貼

10樓發表于: 2016-10-11 23:05

只看該作者 | 小中大

買兩線的接近開關省事。相當于啟保停電路

a24065022

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 10 個
工控威望: 102 點
下載積分: 684 分
在線時間: 0(小時)
注冊時間: 2016-10-13
最后登錄: 2016-10-13
查看a24065022的主題 / 回貼

11樓發表于: 2016-10-13 09:40

只看該作者 | 小中大

誰有呢種一條零線一條火線走的呢種圖

«
