工控人家園 綜合討論 光強度變化會對光電耦合器輸出有何影響？

小飛哥飛

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 21 個
工控威望: 132 點
下載積分: 762 分
在線時間: 7(小時)
注冊時間: 2017-01-24
最后登錄: 2021-06-23
查看小飛哥飛的主題 / 回貼

樓主發表于: 2017-03-12 17:13

只看樓主 | 小中大

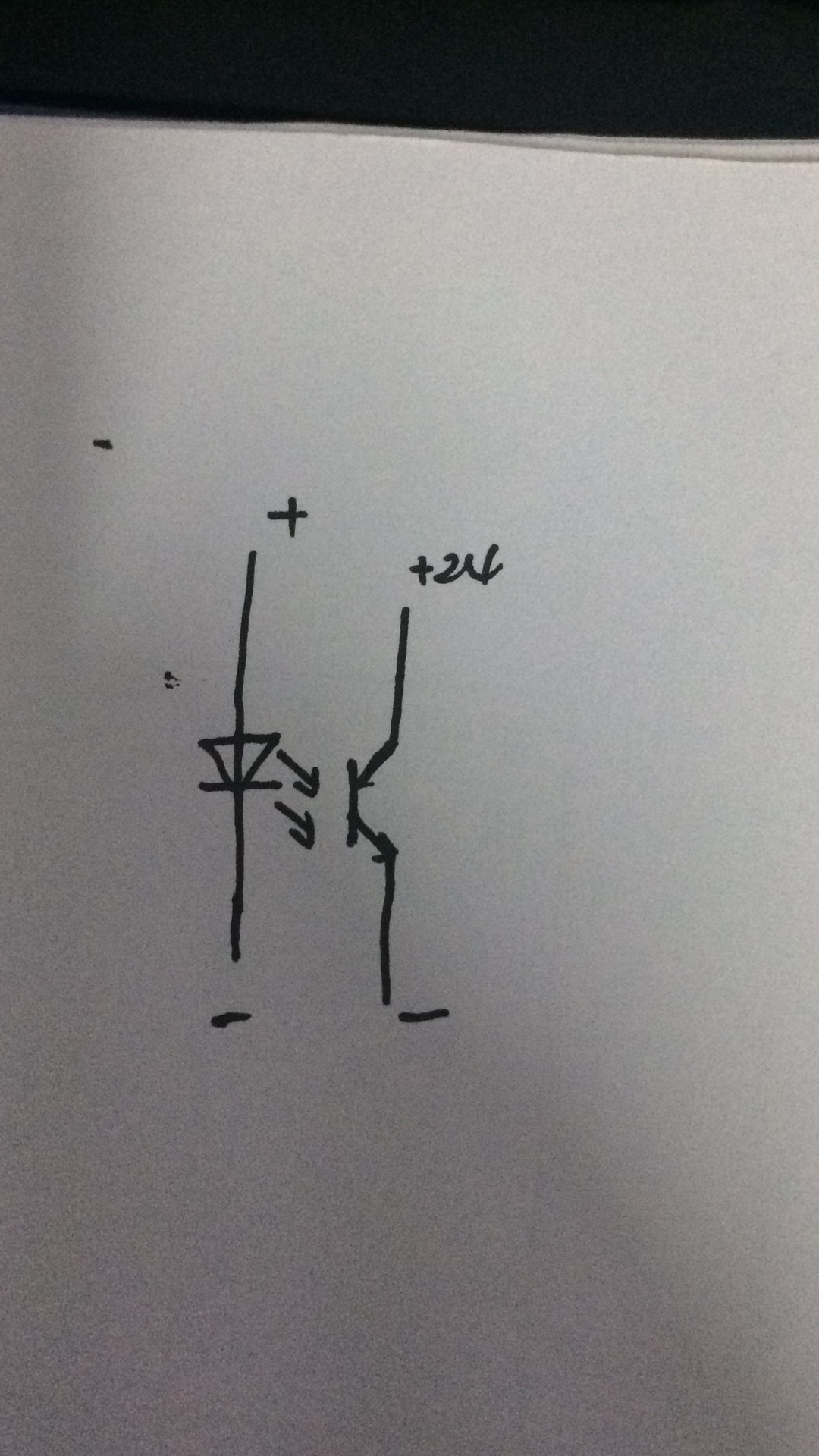

一個光電耦合器，通過發光二極管的電壓不穩定，會影響到控制24V輸出回路輸出電壓不穩定嗎？

老學生

梅花香自苦寒來

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 295 個
工控威望: 621 點
下載積分: 10475 分
在線時間: 274(小時)
注冊時間: 2013-01-08
最后登錄: 2025-01-11
查看老學生的主題 / 回貼

1樓發表于: 2017-03-12 19:20

只看該作者 | 小中大

應該不會吧。光耦器件說白了就是一個發光二極管和一個光敏三極管的組合，三極管就是一個開關器件，或導通或截止。外部電壓的變化和它好象沒有直接的關系。

樓主留言：

您的意思是光敏三極管只有兩種狀態，不會隨著發光二極管的光照強度變化而變化，只要光照到了一定的強度就導通，低于就截止，相當于數字電路的0/1狀態？

lvpretend

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1266 個
工控威望: 1436 點
下載積分: 3703 分
在線時間: 324(小時)
注冊時間: 2015-07-20
最后登錄: 2025-02-25
查看lvpretend的主題 / 回貼

2樓發表于: 2017-03-12 20:51

只看該作者 | 小中大

會有影響，光電耦合器有個傳輸系數的參數，輸出電流與輸入電流的比值，當輸入電流過小，輸出就可能會電流過小。

樓主留言：

您的意思是說：光敏三極管導通角受發光二極管的光照強度影響，在一定范圍內光敏三極管的導通角和發光二極管的光照強度呈一定線性關系？

killking998

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 927 個
工控威望: 7400 點
下載積分: 17389 分
在線時間: 1713(小時)
注冊時間: 2007-08-07
最后登錄: 2024-06-24
查看killking998的主題 / 回貼

3樓發表于: 2017-03-13 08:34

只看該作者 | 小中大

2樓正解

zhtokokk

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 522 個
工控威望: 833 點
下載積分: 59900 分
在線時間: 396(小時)
注冊時間: 2015-03-23
最后登錄: 2025-04-01
查看zhtokokk的主題 / 回貼

4樓發表于: 2017-03-14 08:37

只看該作者 | 小中大

一個光電耦合器，通過發光二極管的電壓不穩定，會影響到控制24V輸出回路輸出電壓不穩定嗎？
開關電路，邏輯穩定則可以。

zhtokokk

級別: 家園常客

發送短信
加為好友

5樓發表于: 2017-03-14 08:43

只看該作者 | 小中大

后面電路是模擬還是開關電路？

老兔子

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 686 個
工控威望: 827 點
下載積分: 6753 分
在線時間: 534(小時)
注冊時間: 2008-06-27
最后登錄: 2025-08-04
查看老兔子的主題 / 回貼

6樓發表于: 2017-03-14 19:46

只看該作者 | 小中大

看你的電壓變化幅度，超過接收管的飽和、截止參數就有影響，反之沒有影響。

三極管有三種工作狀態：截止、放大、飽和，開關通常使用前后兩種狀態。

lvpretend

級別: 論壇先鋒

發送短信
加為好友

7樓發表于: 2017-03-14 20:31

只看該作者 | 小中大

引用
引用第2樓lvpretend于2017-03-12 20:51發表的 :
會有影響，光電耦合器有個傳輸系數的參數，輸出電流與輸入電流的比值，當輸入電流過小，輸出就可能會電流過小。

是這個意思，你找一份光耦的數據手冊看下就知道了，比如數字信號最常用的TLP521。但你導通角的理解有誤，沒有導通角的概念。

shmu-g

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 123 個
工控威望: 226 點
下載積分: 33463 分
在線時間: 260(小時)
注冊時間: 2016-03-01
最后登錄: 2025-08-04
查看shmu-g的主題 / 回貼

8樓發表于: 2017-03-14 20:46

只看該作者 | 小中大

光電耦合器分很多種，線性的比開關型受光變化的影響大。開關型的就小多了。

老學生

梅花香自苦寒來

級別: 家園常客

發送短信
加為好友

9樓發表于: 2017-03-14 22:06

只看該作者 | 小中大

頂8樓。非常對。
