工控人家園 綜合討論 關于接線問題

wangkeming07

學無止境。

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 97 個
工控威望: 826 點
下載積分: 851 分
在線時間: 49(小時)
注冊時間: 2011-05-27
最后登錄: 2023-04-21
查看wangkeming07的主題 / 回貼

樓主發表于: 2017-04-17 13:45

只看樓主 | 小中大

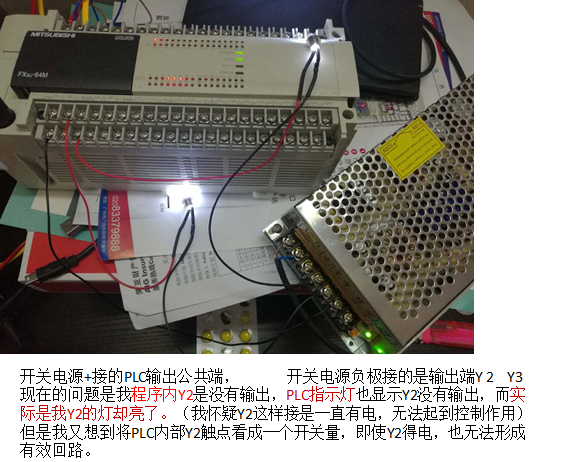

是這樣的如上圖所示，現在的問題是我程序中，和PLC指示燈，都顯示Y2是失電的狀態。但是實際上我Y2上接的燈泡確實亮的。

我有懷疑我電路接錯了。是不是類似電路需要加中間繼電器才能起到有效的控制。

xuyaoping606

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 22 個
工控威望: 116 點
下載積分: 714 分
在線時間: 24(小時)
注冊時間: 2017-03-08
最后登錄: 2025-05-24
查看xuyaoping606的主題 / 回貼

1樓發表于: 2017-04-17 14:05

只看該作者 | 小中大

接法有誤吧！公共端接負24V

往事如風

科技改變制造

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 12060 個
工控威望: 19453 點
下載積分: 14628 分
在線時間: 2796(小時)
注冊時間: 2013-01-31
最后登錄: 2025-08-04
查看往事如風的主題 / 回貼

2樓發表于: 2017-04-17 14:53

只看該作者 | 小中大

肯定是接線錯誤，另外Y3輸出點是亮的，

三人行者必有我師，擇其善者而從之

dwx123456

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 171 個
工控威望: 300 點
下載積分: 6647 分
在線時間: 478(小時)
注冊時間: 2016-03-07
最后登錄: 2025-07-31
查看dwx123456的主題 / 回貼

3樓發表于: 2017-04-17 17:34

只看該作者 | 小中大

MT型的PLC公共端必須接負24V

cjm1234

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2277 個
工控威望: 17166 點
下載積分: 11112 分
在線時間: 3593(小時)
注冊時間: 2014-01-09
最后登錄: 2025-08-04
查看cjm1234的主題 / 回貼

4樓發表于: 2017-04-17 18:54

只看該作者 | 小中大

FX三菱COM端基本上接負24V，調整極性試試。

libin520

雖然沒什么突破和進步，卻還是每天在堅持著。

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 2447 個
工控威望: 2881 點
下載積分: 4646 分
在線時間: 1213(小時)
注冊時間: 2008-10-24
最后登錄: 2025-03-23
查看libin520的主題 / 回貼

5樓發表于: 2017-04-17 19:16

只看該作者 | 小中大

FX3U 64M，輸出端，COM 接0V,再檢查程序。（你可是D2D的。）

需要高品質音樂資源+QQ群：723680148，音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。

wujianzzx

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 125 個
工控威望: 600 點
下載積分: 5842 分
在線時間: 66(小時)
注冊時間: 2013-02-25
最后登錄: 2020-12-10
查看wujianzzx的主題 / 回貼

6樓發表于: 2017-04-17 19:47

只看該作者 | 小中大

如果是繼電器輸出的話估計是輸出繼電器粘連了

wangkeming07

學無止境。

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 97 個
工控威望: 826 點
下載積分: 851 分
在線時間: 49(小時)
注冊時間: 2011-05-27
最后登錄: 2023-04-21
查看wangkeming07的主題 / 回貼

7樓發表于: 2017-04-17 21:16

只看該作者 | 小中大

引用
引用第5樓libin520于2017-04-17 19:16發表的 :
FX3U 64M，輸出端，COM 接0V,再檢查程序。（你可是D2D的。）

之前我就是接負。。但是還是沒有達到我的預期輸出效果。
現在我知道了程序有個mov指令地址錯了。
是D2D的。

libin520

雖然沒什么突破和進步，卻還是每天在堅持著。

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 2447 個
工控威望: 2881 點
下載積分: 4646 分
在線時間: 1213(小時)
注冊時間: 2008-10-24
最后登錄: 2025-03-23
查看libin520的主題 / 回貼

8樓發表于: 2017-04-17 22:26

只看該作者 | 小中大

何不發程序出來，大家一起看看。

需要高品質音樂資源+QQ群：723680148，音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。

lin10663

Ivan

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3904 個
工控威望: 4359 點
下載積分: 146384 分
在線時間: 6732(小時)
注冊時間: 2016-10-23
最后登錄: 2025-08-04
查看lin10663的主題 / 回貼

9樓發表于: 2017-04-18 07:02

只看該作者 | 小中大

兩個原因~~一個程序有問題~~另一個接點該更換了

努力~學習
QQ:1796367739 VX:IVAN10663

工控劍俠666

天道酬勤，認真的人做認真的事。

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1019 個
工控威望: 2700 點
下載積分: 22881 分
在線時間: 278(小時)
注冊時間: 2013-03-30
最后登錄: 2025-06-07
查看工控劍俠666的主題 / 回貼

10樓發表于: 2017-04-18 09:32

只看該作者 | 小中大

兩個原因~~一個程序有問題~~另一個接點該更換了,贊同

工控人加油

bus

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 125 個
工控威望: 225 點
下載積分: 1944 分
在線時間: 48(小時)
注冊時間: 2010-11-07
最后登錄: 2017-09-22
查看bus的主題 / 回貼

11樓發表于: 2017-07-21 17:19

只看該作者 | 小中大

如果是繼電器輸出的話估計是輸出繼電器粘連了
