樓主  發表于: 2021-11-19 21:08
圖片：
圖片：
圖片：

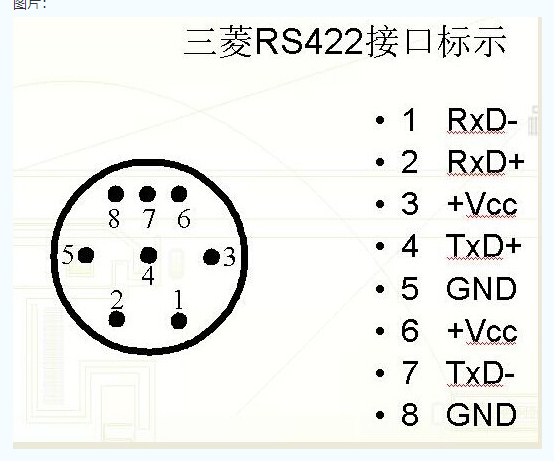

師傅門，請教一下我有一根SC-09線需要接到觸摸屏上RS232如圖應該怎么接�？凑f(shuō)明書有點不確定
[ 此帖被904377101在2021-11-20 18:27重新編輯 ]
種草官
級別: 探索解密
精華主題: 0
發帖數量: 104 個
工控威望: 153 點
下載積分: 5391 分
在線時間: 34(小時)
注冊時間: 2019-11-19
最后登錄: 2025-03-10
查看種草官的 主題 / 回貼
1樓  發表于: 2021-11-20 09:46
看下屏的說明書就可以了，如果支持485全雙工的話，試試(RXD-對B-),(RXD+對A+),(TXD-對RXD),(TXD+對TXD),最好屏的通訊硬件說明也發出來
904377101
級別: 略有小成
精華主題: 0
發帖數量: 164 個
工控威望: 261 點
下載積分: 1340 分
在線時間: 188(小時)
注冊時間: 2021-09-26
最后登錄: 2025-08-06
查看904377101的 主題 / 回貼
2樓  發表于: 2021-11-20 10:36
觸摸屏的485要用到別的地方，只能用232
引用
引用第1樓種草官于2021-11-20 09:46發表的  :
看下屏的說明書就可以了，如果支持485全雙工的話，試試(RXD-對B-),(RXD+對A+),(TXD-對RXD),(TXD+對TXD),最好屏的通訊硬件說明也發出來
受不了了
級別: 家園�？�
精華主題: 0
發帖數量: 642 個
工控威望: 770 點
下載積分: 1760 分
在線時間: 492(小時)
注冊時間: 2015-06-17
最后登錄: 2025-07-16
查看受不了了的 主題 / 回貼
3樓  發表于: 2021-11-20 10:43
非常規操作，后患無窮
受不了了
級別: 家園�？�
精華主題: 0
發帖數量: 642 個
工控威望: 770 點
下載積分: 1760 分
在線時間: 492(小時)
注冊時間: 2015-06-17
最后登錄: 2025-07-16
查看受不了了的 主題 / 回貼
4樓  發表于: 2021-11-20 10:55
一百多塊錢買個232通訊模塊應該就可以了，沒用過232，看屏幕設置里有
種草官
級別: 探索解密
精華主題: 0
發帖數量: 104 個
工控威望: 153 點
下載積分: 5391 分
在線時間: 34(小時)
注冊時間: 2019-11-19
最后登錄: 2025-03-10
查看種草官的 主題 / 回貼
5樓  發表于: 2021-11-20 15:58
那你還要買個232轉422的轉換器才可以咯
zmc5552008
級別: 探索解密
精華主題: 0
發帖數量: 60 個
工控威望: 150 點
下載積分: 1988 分
在線時間: 98(小時)
注冊時間: 2015-04-26
最后登錄: 2025-05-27
查看zmc5552008的 主題 / 回貼
6樓  發表于: 2021-11-20 16:42
不用折騰了，直接搞根USB轉232的線吧，最垃圾那種也就幾塊十幾塊錢，你這個SC09是422，雖然是可以改一下可以改成232，但是怕你沒有那個條件，還不如直接搞根成品來得快
904377101
級別: 略有小成
精華主題: 0
發帖數量: 164 個
工控威望: 261 點
下載積分: 1340 分
在線時間: 188(小時)
注冊時間: 2021-09-26
最后登錄: 2025-08-06
查看904377101的 主題 / 回貼
7樓  發表于: 2021-11-20 18:27
已解決，直接接235就可以了
