工控人家園 綜合討論 接地線討論

huiming

技術交流

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 678 個
工控威望: 6014 點
下載積分: 4064 分
在線時間: 580(小時)
注冊時間: 2011-03-09
最后登錄: 2025-08-03
查看huiming的主題 / 回貼

樓主發表于: 2020-03-16 09:38

只看樓主 | 小中大

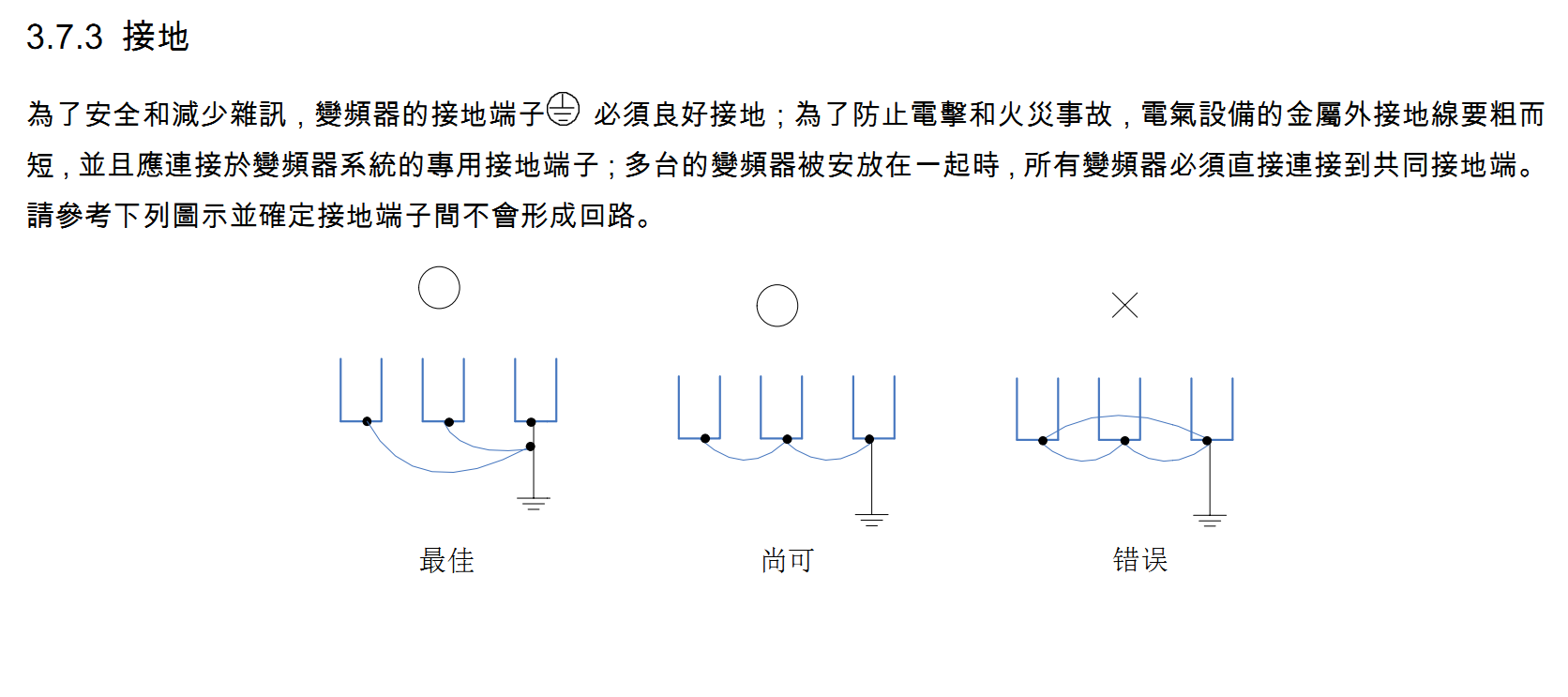

圖片：

如圖：下面三種接地線方法，個人認為都與接地端連通了，為什么是第一種效果最好。

士林變頻器代理 18312516885

gaoyingchun

GaoYingChun

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 218 個
工控威望: 313 點
下載積分: 2933 分
在線時間: 117(小時)
注冊時間: 2016-05-06
最后登錄: 2025-07-24
查看gaoyingchun的主題 / 回貼

1樓發表于: 2020-03-16 10:39

只看該作者 | 小中大

圖一可以理解成全部單獨接地

塞外海島

不停的前進

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 500 個
工控威望: 647 點
下載積分: 1471 分
在線時間: 1772(小時)
注冊時間: 2012-10-05
最后登錄: 2025-08-03
查看塞外海島的主題 / 回貼

2樓發表于: 2020-03-16 14:21

只看該作者 | 小中大

規范要求就是單獨接地，你第二個尚可的，其實是錯誤的，正規不允許這么接的

sxguozhifeng

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 374 個
工控威望: 421 點
下載積分: 26938 分
在線時間: 89(小時)
注冊時間: 2019-05-14
最后登錄: 2022-12-21
查看sxguozhifeng的主題 / 回貼

3樓發表于: 2020-03-16 15:10

只看該作者 | 小中大

我想第一種是單獨接地

叮咯嚨咚嗆

級別: 正式會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 17 個
工控威望: 83 點
下載積分: 1495 分
在線時間: 3(小時)
注冊時間: 2020-02-15
最后登錄: 2020-12-30
查看�？﹪颠藛艿� 主題 / 回貼

4樓發表于: 2020-03-16 15:42

只看該作者 | 小中大

你那尚可還沒有錯誤的好，反正都錯的，接地的第一根線斷了就會有設備接地斷開，這樣就容易外殼帶點嘍，自己想想吧。

老兔子

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 686 個
工控威望: 827 點
下載積分: 6753 分
在線時間: 533(小時)
注冊時間: 2008-06-27
最后登錄: 2025-08-03
查看老兔子的主題 / 回貼

5樓發表于: 2020-03-16 19:49

只看該作者 | 小中大

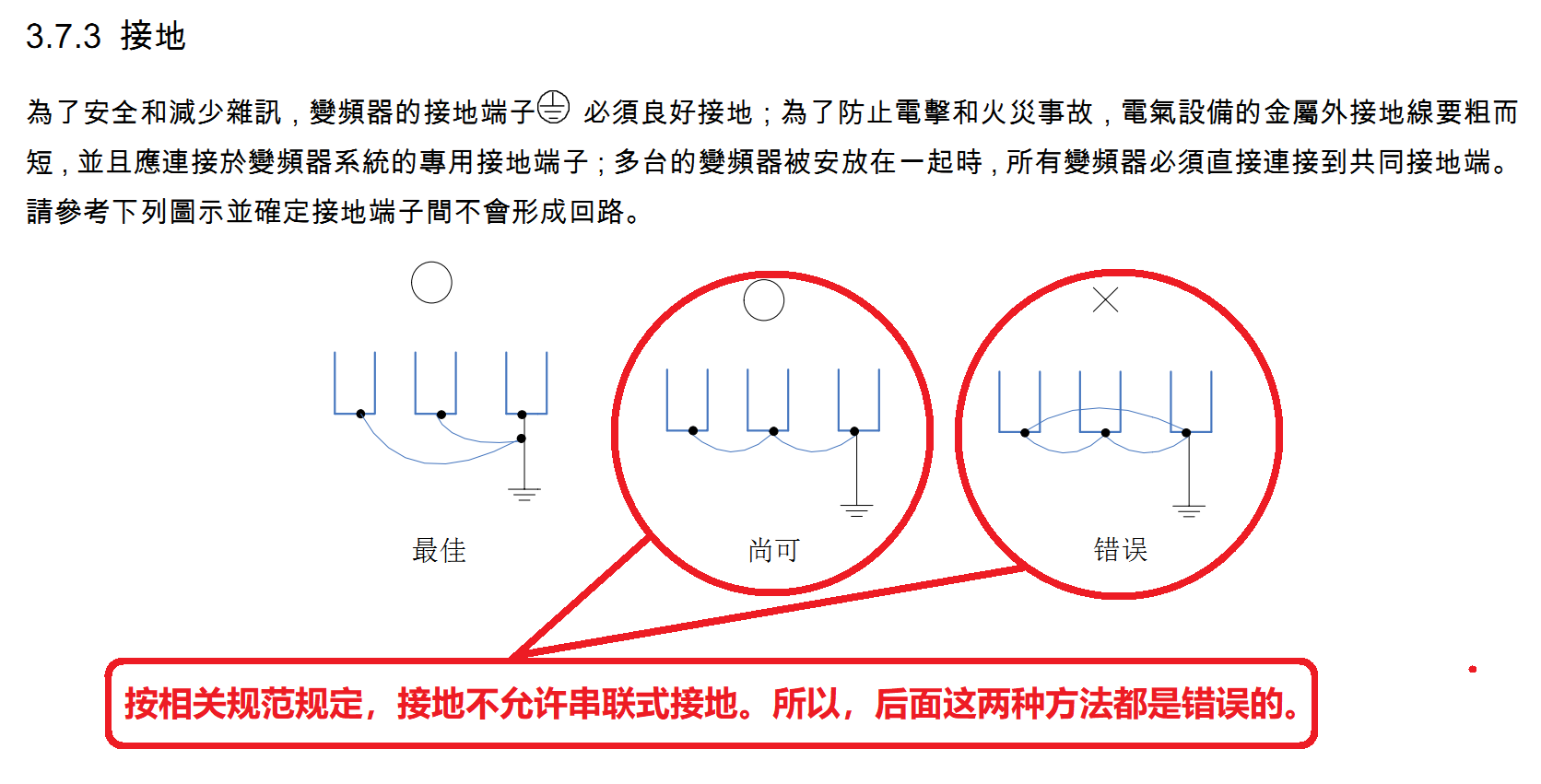

引用
引用樓主huiming于2020-03-16 09:38發表的接地線討論 :
如圖：下面三種接地線方法，個人認為都與接地端連通了，為什么是第一種效果最好。

huiming

技術交流

級別: 網絡英雄

發送短信
加為好友
QQ聯系

6樓發表于: 2020-03-17 11:42

只看該作者 | 小中大

謝謝各位的解答

士林變頻器代理 18312516885

好灰塵

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 85 個
工控威望: 185 點
下載積分: 9643 分
在線時間: 80(小時)
注冊時間: 2017-02-06
最后登錄: 2025-06-02
查看好灰塵的主題 / 回貼

7樓發表于: 2020-03-17 12:31

只看該作者 | 小中大

謝謝各位的解答

荏苒幾盈虛

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 402 個
工控威望: 1399 點
下載積分: 4669 分
在線時間: 127(小時)
注冊時間: 2019-05-09
最后登錄: 2025-05-30
查看荏苒幾盈虛的主題 / 回貼

8樓發表于: 2020-03-17 17:08

只看該作者 | 小中大

用的最多的是第二種，原來是錯的。。。

qaz1976

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 31 個
工控威望: 152 點
下載積分: 770 分
在線時間: 48(小時)
注冊時間: 2013-04-07
最后登錄: 2025-07-17
查看qaz1976的主題 / 回貼

9樓發表于: 2020-03-17 20:38

只看該作者 | 小中大

引起不同設備間相互干擾的原因有多種，其中一個原因是存在電位差，上圖中只有第一中接法才能使三臺變頻器處于等電位。

大壞蛋

生活需要折騰

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 43 個
工控威望: 102 點
下載積分: 1095 分
在線時間: 11(小時)
注冊時間: 2019-06-11
最后登錄: 2025-02-25
查看大壞蛋的主題 / 回貼

10樓發表于: 2020-03-18 16:03

只看該作者 | 小中大

電位差真的會麻麻的感覺，接地還是要的
