工控人家園 綜合討論 CCD是否可以設置成模糊識別？

zhujiyuan

堅持不懈,今生無悔

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 399 個
工控威望: 622 點
下載積分: 13768 分
在線時間: 382(小時)
注冊時間: 2011-06-02
最后登錄: 2023-08-09
查看zhujiyuan的主題 / 回貼

樓主發表于: 2020-04-29 14:08

只看樓主 | 小中大

在一塊板上有10 x10 一百個1mm直徑的銅盤，銅盤上有錫層，但錫層及形狀不規則，反光不同，無法識別其銅盤圓中心點。能不能將CCD設置成模糊識別？我的意思是只需要它識別是一個圓就行，然后定圓中心點坐標。大家有好方法介紹嗎？謝謝！

本人招聘電氣工程師，要求會觸摸屏，PLC，私服控制。聯系電話：13823198267

不小心遇見你

自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 3 篇
發帖數量: 2120 個
工控威望: 3043 點
下載積分: 25403 分
在線時間: 1519(小時)
注冊時間: 2014-01-05
最后登錄: 2025-08-05
查看不小心遇見你的主題 / 回貼

1樓發表于: 2020-04-29 14:58

只看該作者 | 小中大

上原圖我看下

項目、視覺、通訊QQ3515716

linmaker

優質的視覺檢測產品，源于用心，止于至善

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 577 個
工控威望: 713 點
下載積分: 5348 分
在線時間: 302(小時)
注冊時間: 2010-08-05
最后登錄: 2025-08-05
查看linmaker的主題 / 回貼

2樓發表于: 2020-04-29 16:52

只看該作者 | 小中大

無圖無真相。。。

國產智能視覺產品，媲美進口視覺產品，方便替換，降成本明顯。功能齊全，提示式操作界面，可有效降低使用人員技能要求；
免費提供評估方案，上門演示視覺檢測效果，提供樣機免費試用；
東莞泰捷力自動化技術有限公司 EV-X系列智能視覺，您視覺檢測項目更佳的選擇！
電話/微信：15017195727 ；更多案例：http://www.evautoinc.com/

zhujiyuan

堅持不懈,今生無悔

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 399 個
工控威望: 622 點
下載積分: 13768 分
在線時間: 382(小時)
注冊時間: 2011-06-02
最后登錄: 2023-08-09
查看zhujiyuan的主題 / 回貼

3樓發表于: 2020-04-30 09:02

只看該作者 | 小中大

描述：產品照片
圖片：

產品圖片如下：

本人招聘電氣工程師，要求會觸摸屏，PLC，私服控制。聯系電話：13823198267

樂聽海

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 173 個
工控威望: 221 點
下載積分: 1899 分
在線時間: 108(小時)
注冊時間: 2020-03-05
最后登錄: 2025-04-07
查看樂聽海的主題 / 回貼

4樓發表于: 2020-04-30 09:24

只看該作者 | 小中大

通過改變光源及鏡頭可以改善拍照效果，識別可以用幾何識別圓

linmaker

優質的視覺檢測產品，源于用心，止于至善

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 577 個
工控威望: 713 點
下載積分: 5348 分
在線時間: 302(小時)
注冊時間: 2010-08-05
最后登錄: 2025-08-05
查看linmaker的主題 / 回貼

5樓發表于: 2020-04-30 09:36

只看該作者 | 小中大

產品上是不是有膜？這右邊中間部分的膜有些影響。
另外再改善下打光，是可以按銅盤的圓心定位的。
算法工具處理如下：

linmaker

優質的視覺檢測產品，源于用心，止于至善

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 577 個
工控威望: 713 點
下載積分: 5348 分
在線時間: 302(小時)
注冊時間: 2010-08-05
最后登錄: 2025-08-05
查看linmaker的主題 / 回貼

6樓發表于: 2020-04-30 09:51

只看該作者 | 小中大

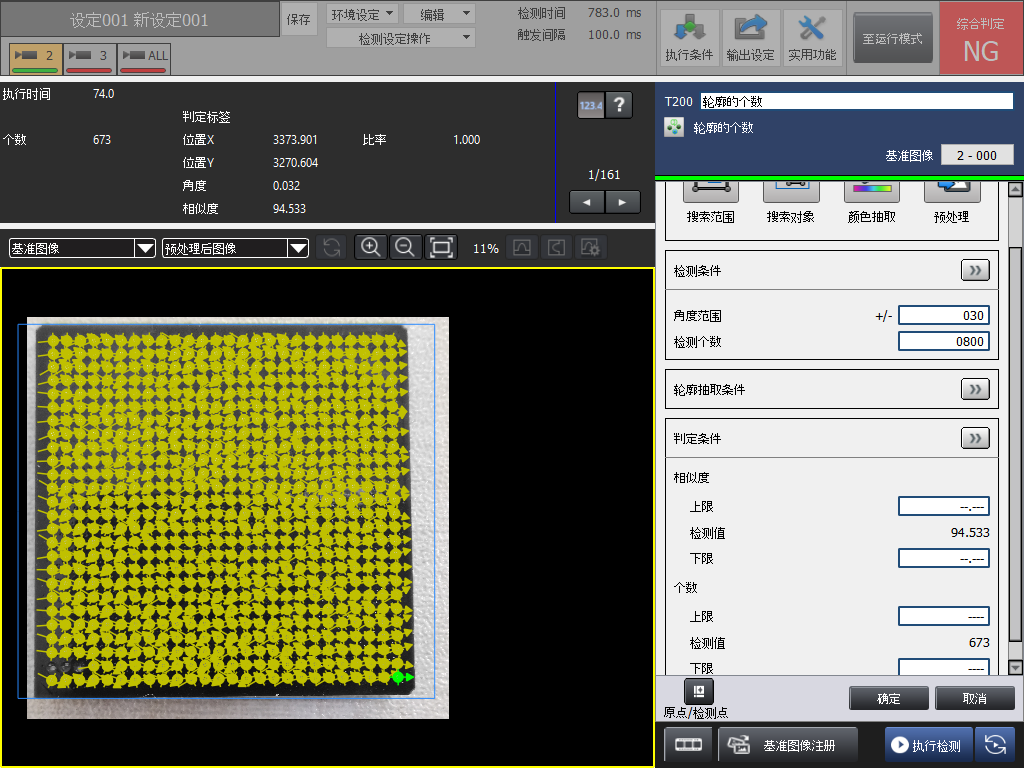

也試了下輪廓找圓，也是可以的，但成像質量還是得改善下，不然穩定性會不好。
成像質量方面相機的分辨率2000萬，再計算下精度要求，鏡頭和光源再改善下。

[ 此帖被linmaker在2020-05-03 15:46重新編輯 ]

zhujiyuan

堅持不懈,今生無悔

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 399 個
工控威望: 622 點
下載積分: 13768 分
在線時間: 382(小時)
注冊時間: 2011-06-02
最后登錄: 2023-08-09
查看zhujiyuan的主題 / 回貼

7樓發表于: 2020-04-30 12:43

只看該作者 | 小中大

六樓你好！輪廓識別是不是只有3D相機才能實現識別圓中心，定坐標？普通的相機能否實現嗎？謝謝！

本人招聘電氣工程師，要求會觸摸屏，PLC，私服控制。聯系電話：13823198267

linmaker

優質的視覺檢測產品，源于用心，止于至善

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 577 個
工控威望: 713 點
下載積分: 5348 分
在線時間: 302(小時)
注冊時間: 2010-08-05
最后登錄: 2025-08-05
查看linmaker的主題 / 回貼

8樓發表于: 2020-04-30 13:00

只看該作者 | 小中大

這種只是需要定位每個工作表面的圓心位置，不用3D相機，普通的2D相機就可以了。
從圖上看，工件有一定的高度，所以需要鏡頭有一定的景深。目前這張圖片拍的左上角有點模糊，這是由于景深不足造成的。
所以更換景深更大的遠心鏡頭效果會好很多，不過這么大視野的遠心鏡頭價格比較貴。這就是典型的用價格換精度的考慮了。

本帖最近評分記錄：

下載積分:+5(zhujiyuan) 真誠感謝！
