工控人家園 綜合討論 屏顯示的數據與PLC寄存器中的數據不相符，求解決。

自學成才

不懂就一定要問!!!

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 194 個
工控威望: 376 點
下載積分: 2978 分
在線時間: 169(小時)
注冊時間: 2008-09-02
最后登錄: 2025-05-18
查看自學成才的主題 / 回貼

樓主發表于: 2023-02-13 13:07

只看樓主 | 小中大

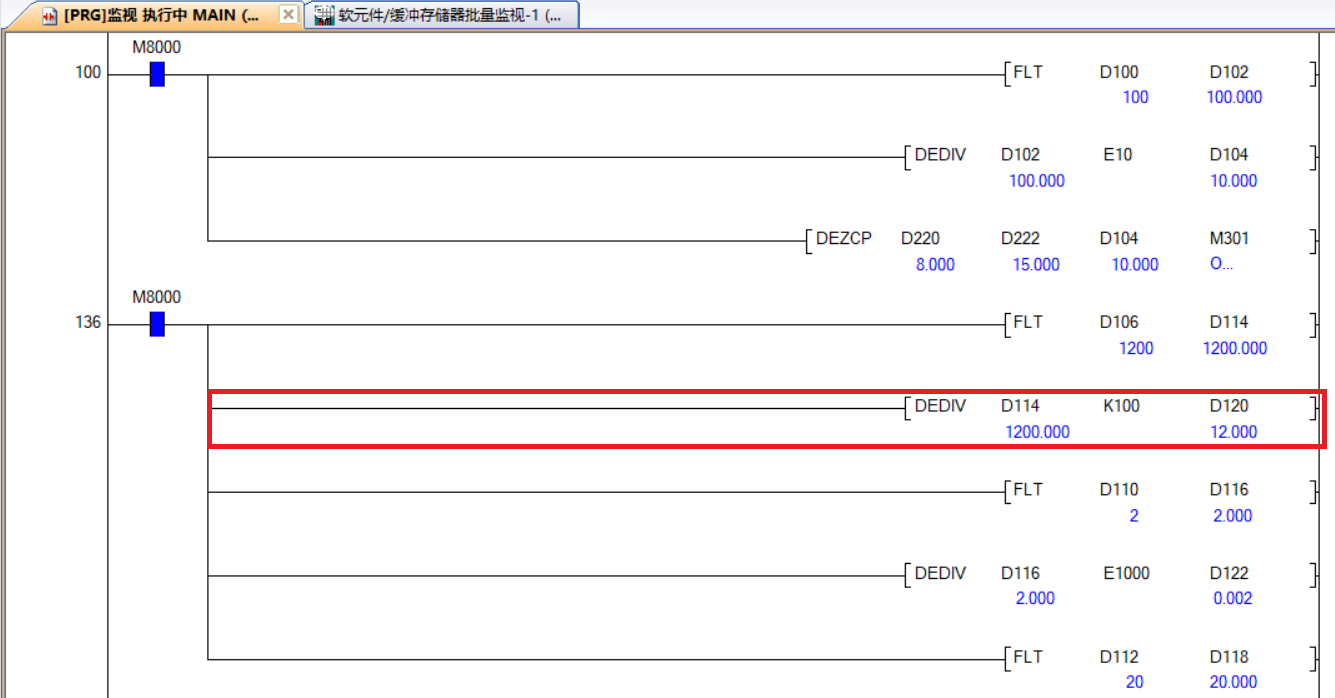

昨天碰到一個頭疼的問題。觸摸屏與PLC用RS232串口連接，屏上做了4個顯示框，4個設置參數的框。其中有一個顯示框顯示的數據與PLC寄存器中的數據不相符。其它7個沒有問題。請朋友們幫解決一下。謝謝！下面截了幾張圖片供朋友們分析參考

[ 此帖被自學成才在2023-02-13 13:21重新編輯 ]

古林電氣

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 15 個
工控威望: 298 點
下載積分: 803 分
在線時間: 118(小時)
注冊時間: 2009-11-27
最后登錄: 2025-07-30
查看古林電氣的主題 / 回貼

1樓發表于: 2023-02-13 13:46

只看該作者 | 小中大

觸摸屏，格式和字節順序的設置，檢查一下。

txl1860

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 71 個
工控威望: 192 點
下載積分: 1472 分
在線時間: 11(小時)
注冊時間: 2012-02-04
最后登錄: 2025-05-14
查看txl1860的主題 / 回貼

2樓發表于: 2023-02-13 14:19

只看該作者 | 小中大

除法計算后數據格式的問題，

自學成才

不懂就一定要問!!!

級別: 略有小成

發送短信
加為好友
QQ聯系

3樓發表于: 2023-02-13 20:20

只看該作者 | 小中大

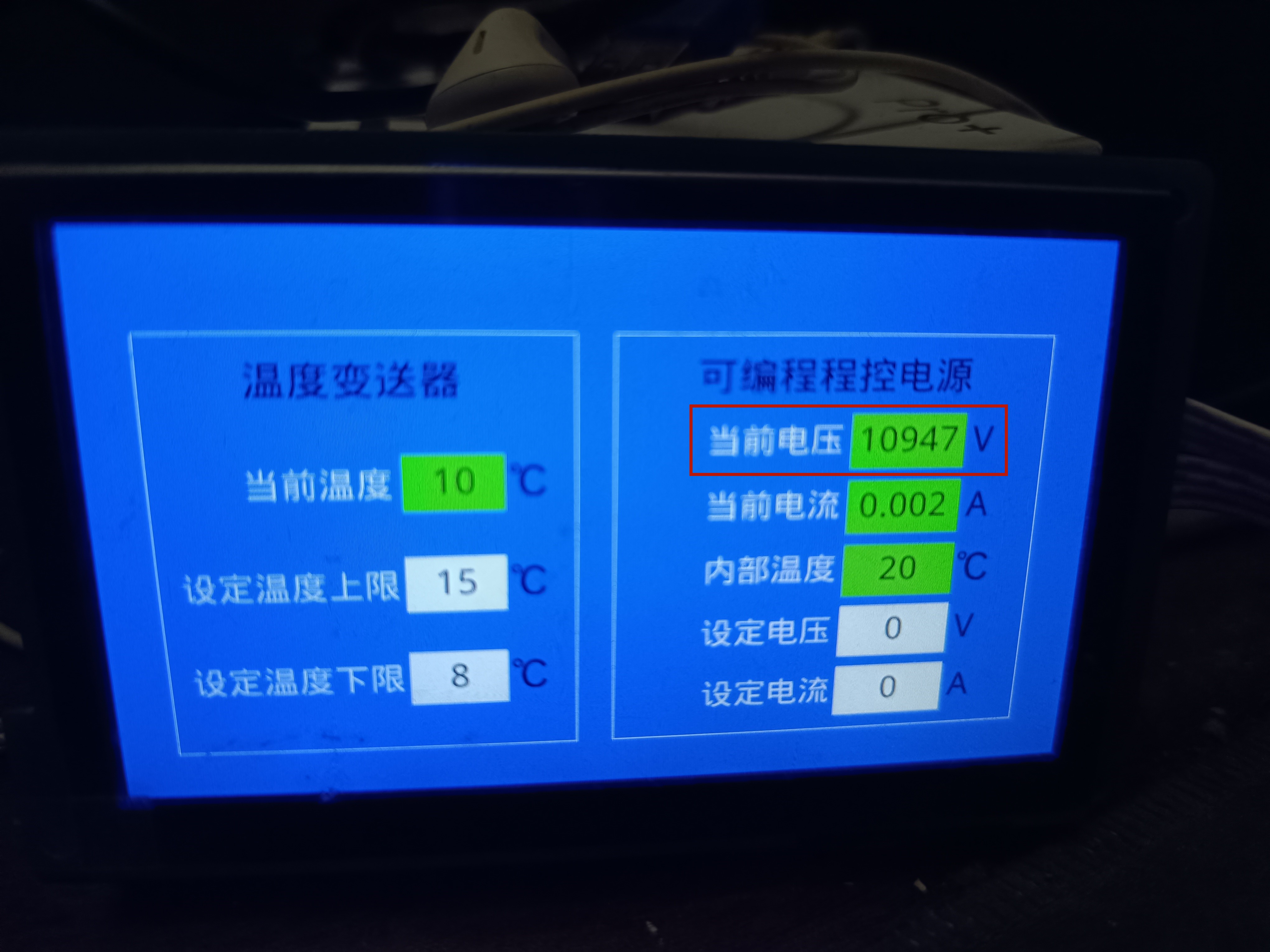

屏上面“當前電壓”和“當前電流”在PLC程序中的處理方式和屏的參數設置是一樣的。當前電流顯示正確，而當前電壓顯示卻錯誤。字節順序我也調整過了，沒有一點改變。頭都搞大了，不知道是哪里的原因。

libin520

雖然沒什么突破和進步，卻還是每天在堅持著。

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 2447 個
工控威望: 2881 點
下載積分: 4646 分
在線時間: 1213(小時)
注冊時間: 2008-10-24
最后登錄: 2025-03-23
查看libin520的主題 / 回貼

4樓發表于: 2023-02-14 08:30

只看該作者 | 小中大

是不是單精度的問題，小數點后面一多，就成這樣。

需要高品質音樂資源+QQ群：723680148，音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。

283596603

盟主

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 138 個
工控威望: 275 點
下載積分: 1075 分
在線時間: 111(小時)
注冊時間: 2010-06-15
最后登錄: 2024-11-11
查看283596603的主題 / 回貼

5樓發表于: 2023-02-14 09:22

只看該作者 | 小中大

感覺像屏對應的顯示框未選擇對對應變量，顯示到其它去了。猜的

自學成才

不懂就一定要問!!!

級別: 略有小成

發送短信
加為好友
QQ聯系

6樓發表于: 2023-02-14 19:00

只看該作者 | 小中大

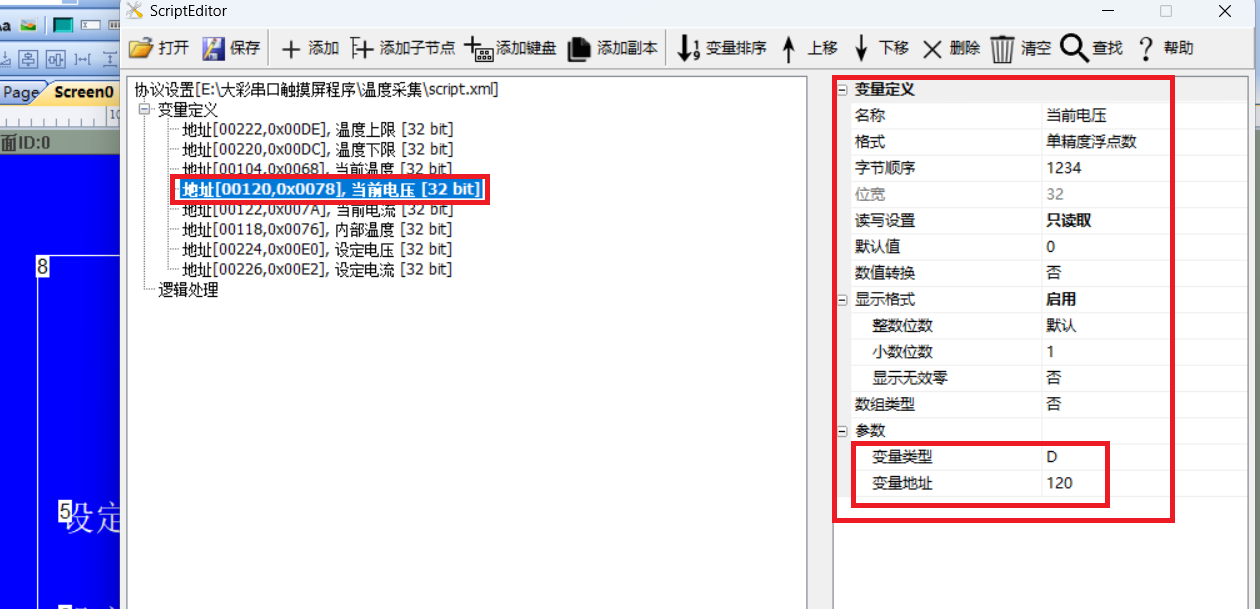

感謝各位朋友的幫助。問題解決了。當前電壓的屬性我選擇了“啟用”，小數點1位。顯示不正常。后來改為“默認”。問題就解決了。但讓我沒明白的是當前電流和內部溫度我當時選擇的也是“啟用”，顯示卻是正常的。而當前電壓顯示就不正常。

kd754223798

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 58 個
工控威望: 149 點
下載積分: 1830 分
在線時間: 71(小時)
注冊時間: 2016-05-31
最后登錄: 2025-07-11
查看kd754223798的主題 / 回貼

7樓發表于: 2023-02-15 15:33

只看該作者 | 小中大

用不用小數點也是看你的精度，最好用浮點數。一般這種問題就是檢查數據類型，或者字節順序，或者占用；
