工控人家園 綜合討論 新人小白學習維修安川伺服驅動SGDV-7R6A01A 報警a.410 求解

liuxu1985

級別: 實習會員

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 48 點
下載積分: 757 分
在線時間: 1(小時)
注冊時間: 2018-04-24
最后登錄: 2018-05-28
查看liuxu1985的主題 / 回貼

樓主發表于: 2018-04-25 11:38

只看樓主 | 小中大

圖片：

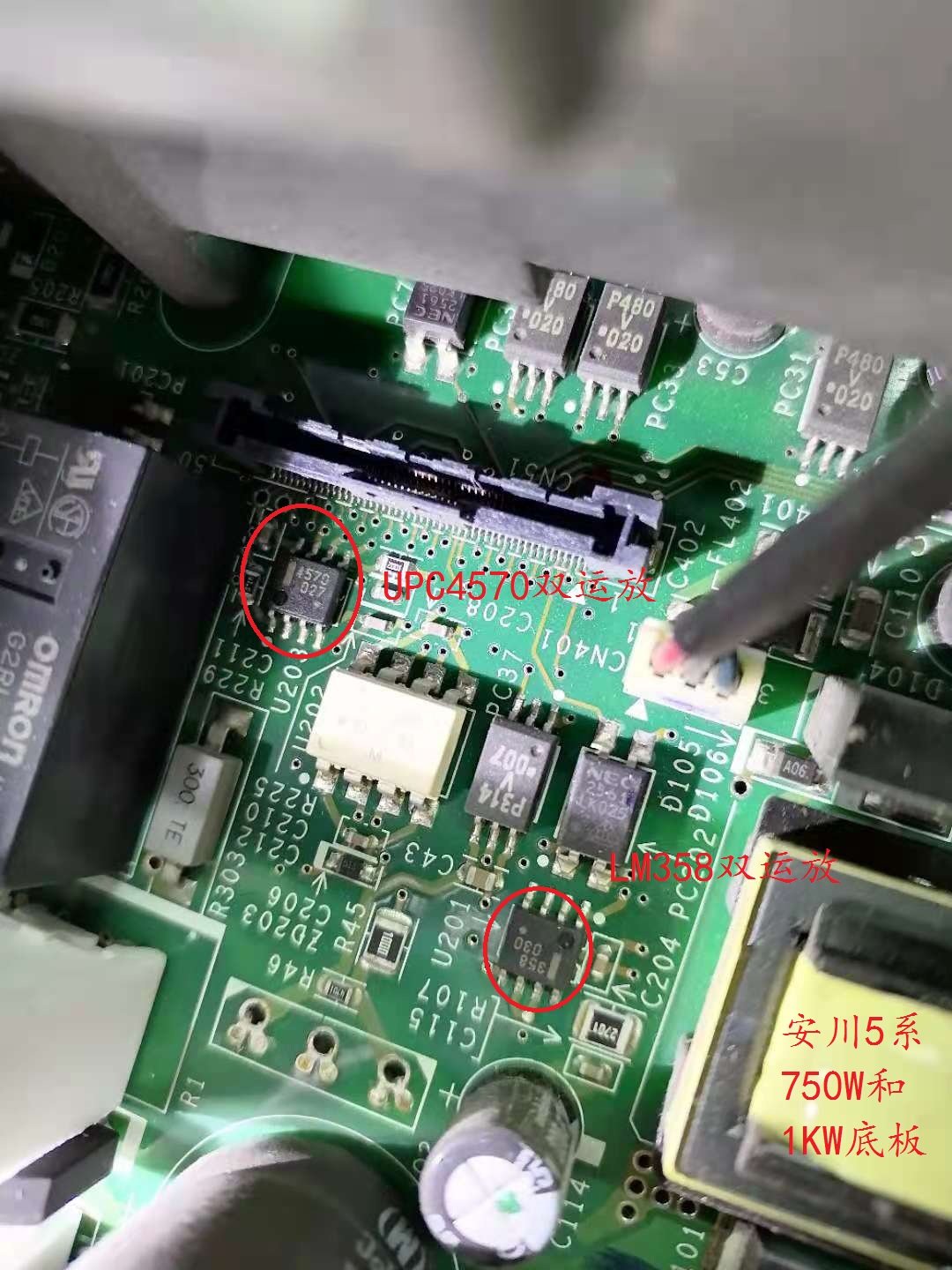

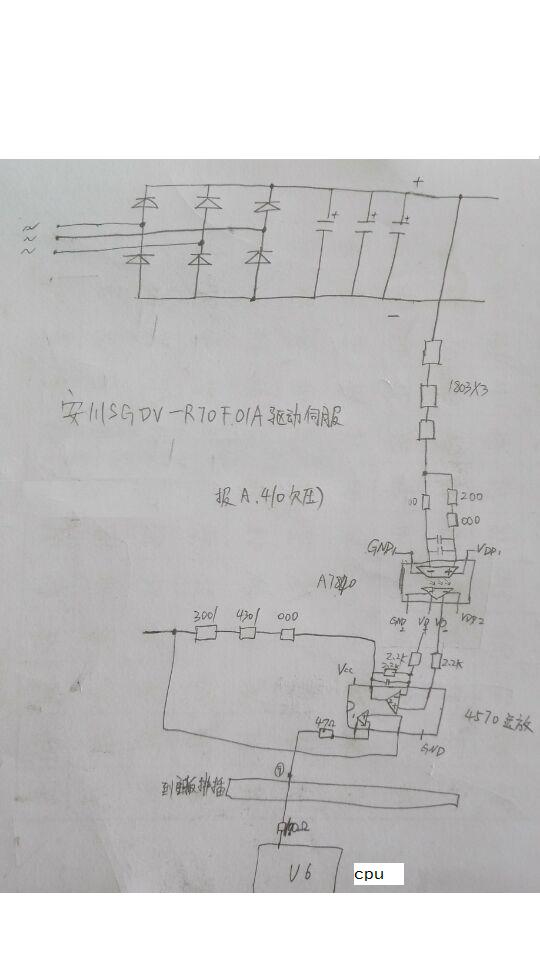

拿到一臺安川伺服驅動器，發現模塊保護電路電阻炸掉，貼片電容對地漏電，維修好后連電機加電測試，報A.410錯誤，查實際電壓并不低，于是畫出以下電路，請問跟這個電路有關系嗎？這個電路原理哪位大神可以解析一下，不勝感激。

泰山之石

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2337 個
工控威望: 2571 點
下載積分: 11852 分
在線時間: 924(小時)
注冊時間: 2008-11-12
最后登錄: 2025-08-04
查看泰山之石的主題 / 回貼

1樓發表于: 2018-04-25 11:42

只看該作者 | 小中大

做到這里，你已經是高手了。別的不多說了，支持你努力！

liuxu1985

級別: 實習會員

發送短信
加為好友

2樓發表于: 2018-04-25 12:03

只看該作者 | 小中大

引用
引用第1樓namae于2018-04-25 11:42發表的 :
做到這里，你已經是高手了。別的不多說了，支持你努力！

我并不是什么高手，對電路原理一竅不通，沒人教，只好向大家請教了。

juntsou

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 59 個
工控威望: 165 點
下載積分: 723 分
在線時間: 263(小時)
注冊時間: 2016-04-15
最后登錄: 2025-08-08
查看juntsou的主題 / 回貼

3樓發表于: 2018-04-25 13:39

只看該作者 | 小中大

沒修過驅動器，看圖紙分析好像就是這部分信號反饋到CPU了啊

liuxu1985

級別: 實習會員

發送短信
加為好友

4樓發表于: 2018-04-25 15:44

只看該作者 | 小中大

引用
引用第3樓juntsou于2018-04-25 13:39發表的 :
沒修過驅動器，看圖紙分析好像就是這部分信號反饋到CPU了啊

多謝關注，主要是不知道這個電路是不是電壓檢測電路，不敢貿然買件更換，因?yàn)楦鼡Q光耦后顯示A.030主回路故障了，貌似比之前問題還嚴重了，所以還原成欠壓狀態了。因?yàn)椴粫?huì)測試光耦，所以只能懷疑買的是假光耦了。
