工控人家園 綜合討論 西門子的置位怎么用？

ajd186

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 567 個
工控威望: 858 點
下載積分: 35927 分
在線時間: 279(小時)
注冊時間: 2013-08-01
最后登錄: 2025-08-01
查看ajd186的主題 / 回貼

樓主發表于: 2021-07-22 11:44

只看樓主 | 小中大

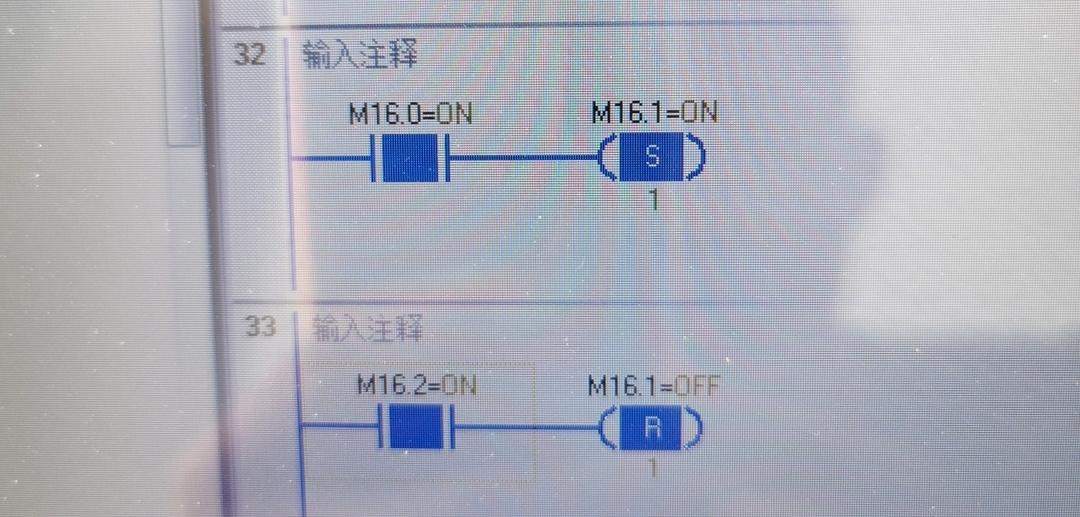

圖片：

第一次用西門子的PLC，請教大神們置位怎么用？

ajd186

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 567 個
工控威望: 858 點
下載積分: 35927 分
在線時間: 279(小時)
注冊時間: 2013-08-01
最后登錄: 2025-08-01
查看ajd186的主題 / 回貼

1樓發表于: 2021-07-22 11:47

只看該作者 | 小中大

為什么復位了上面的M16.1還是ON？而且M16.0OFF后置位也不保持

荏苒幾盈虛

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 402 個
工控威望: 1399 點
下載積分: 4669 分
在線時間: 127(小時)
注冊時間: 2019-05-09
最后登錄: 2025-05-30
查看荏苒幾盈虛的主題 / 回貼

2樓發表于: 2021-07-22 11:53

只看該作者 | 小中大

用沿信號觸發，不然條件常通的就不能復位

ajd186

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 567 個
工控威望: 858 點
下載積分: 35927 分
在線時間: 279(小時)
注冊時間: 2013-08-01
最后登錄: 2025-08-01
查看ajd186的主題 / 回貼

3樓發表于: 2021-07-22 12:23

只看該作者 | 小中大

圖片：

引用
引用第2樓荏苒幾盈虛于2021-07-22 11:53發表的 :
用沿信號觸發，不然條件常通的就不能復位

那我分級置位的用的同一信號，結果三級一起置位了，這又是什么問題呢？謝謝！

heiheiwodeai

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 257 個
工控威望: 379 點
下載積分: 998 分
在線時間: 342(小時)
注冊時間: 2013-03-26
最后登錄: 2025-08-05
查看heiheiwodeai的主題 / 回貼

4樓發表于: 2021-07-22 12:52

只看該作者 | 小中大

1樓的程序?qū)懙木陀袉栴}啊，你置位一直有信號，下一行立馬復位，等下個掃描周期過來馬上有置位了

ajd186

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 567 個
工控威望: 858 點
下載積分: 35927 分
在線時間: 279(小時)
注冊時間: 2013-08-01
最后登錄: 2025-08-01
查看ajd186的主題 / 回貼

5樓發表于: 2021-07-22 14:01

只看該作者 | 小中大

現在用M7.7的上升沿做能達到效果。
但是把三級放一個程序段里就不行，分三個段卻可以。
三菱就方便多了。
三菱梯形圖寫長了查起來麻煩；西門子的仿真麻煩。
個人見解。
感謝各位了！！

langui

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1612 個
工控威望: 1834 點
下載積分: 6405 分
在線時間: 709(小時)
注冊時間: 2014-06-16
最后登錄: 2025-08-06
查看langui的主題 / 回貼

6樓發表于: 2021-07-22 14:16

只看該作者 | 小中大

西門子的輸出和單片機一樣，上面置位，下面復位，但是第二個周期又置位，復位。相當于以掃描周期作PWM輸出。三菱的只是以自上而下軟件最后一個有效的輸出作為狀態輸出。

請叫我老六

人生就像蒲公英，看似自由，卻身不由己。

級別: 工控俠客

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 975 個
工控威望: 4688 點
下載積分: 909 分
在線時間: 258(小時)
注冊時間: 2015-08-28
最后登錄: 2025-07-29
查看請叫我老六的主題 / 回貼

7樓發表于: 2021-07-22 14:37

只看該作者 | 小中大

置位和復位上面是地址下面數字是連續置位或者復位的數量，對某個位，置位和復位如果同時執行，以最后輸出為準。

hsl200

既然你降我工資，我也只能努力啃禿一片草地，換個公司再啃

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 563 個
工控威望: 855 點
下載積分: 106 分
在線時間: 75(小時)
注冊時間: 2008-06-06
最后登錄: 2025-08-06
查看hsl200的主題 / 回貼

8樓發表于: 2021-07-25 14:48

只看該作者 | 小中大

用RS觸發器就可以了還可以解決復位置位優先的問題

鍋專家
如果您有煩惱，
如果您缺少背鍋人，
如果您百思輾轉不能入眠，
如果您扛不住壓力，請找專業背鍋俠。
我們秉承一貫作風，
鍋背的快準狠，鍋背的專業專注執著；
您也可以加入到我們團體中，發揮出您真正的價值和優勢
專業背鍋，快選鍋專家！

ajd186

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 567 個
工控威望: 858 點
下載積分: 35927 分
在線時間: 279(小時)
注冊時間: 2013-08-01
最后登錄: 2025-08-01
查看ajd186的主題 / 回貼

9樓發表于: 2021-07-25 20:22

只看該作者 | 小中大

引用
引用第4樓heiheiwodeai于2021-07-22 12:52發表的 :
1樓的程序?qū)懙木陀袉栴}啊，你置位一直有信號，下一行立馬復位，等下個掃描周期過來馬上有置位了

我這是單獨寫的兩行，在線仿真。

有時不熟一個產品，一時半會真理解不了說明。現在程序正常運行，但是感覺寫得很雜。
西門子200就是不能像三菱那樣離線仿真，不能在運轉中在線修改程序。
或許是我了解不夠！
