在工作中經常碰到數顯儀表要顯示通過現場輸入的4~20mA信號,來的模擬量如壓力,液位等,

儀表說明書有輸入阻抗小于250歐,在這里輸入阻抗具體指那些東西的阻值?

指的是：現場儀表的阻值。在整個4~20mA回路中，產生多個電壓降，如果大于250歐的話，儀表內部的壓降會減少，引來測量的誤差。

輸入阻抗是指一個電路輸入端的等效阻抗。在輸入端上加上一個電壓源U，測量輸入端的電流I，則輸入阻抗Ri就是U/I，可以把輸入端想象成一個電阻的兩端，這個電阻的阻值，就是輸入阻抗。電流驅動型的電路，輸入阻抗越小，則對電流源的負載就越輕。（這是對輸出模塊，和輸出誤差的好處）
當你選擇的不是一個4---20MA的信號，而是4----20V的信號時，你就會發現選的儀表的輸入阻抗是一個很大的阻值了，這是一個比喻，我也不知有沒有電壓輸入的信號模塊，簡單的說就這樣，要完全解釋這個很麻煩，總知你只要知道對電流輸入做信號的輸入阻抗越小越好，電壓做信號的阻抗越大越好，就可以了，有不對之處請指正。

增長知識

2樓厲害

學習了.

哇噻  2樓你是做什么的啊  NB了

看了1樓,和2樓的解釋我的理解是,數字顯示儀表的輸入阻抗,是儀表之外4~20mA輸入回路的

的阻抗.可一般的4~20mA信號是取自于現場變送器,或是另外一塊儀表的輸出,他們的阻抗都很小

在什么情況下會大于250歐呢?

長見識了。學習學習。

FOXPLC:如果一臺變送器給10個二次儀表提供信號的話，可能顯示不準確的。這就涉及到阻抗匹配的問題。

引用

引用第9樓taipi-k于2008-06-22 19:25發表的  :
FOXPLC:如果一臺變送器給10個二次儀表提供信號的話，可能顯示不準確的。這就涉及到阻抗匹配的問題。

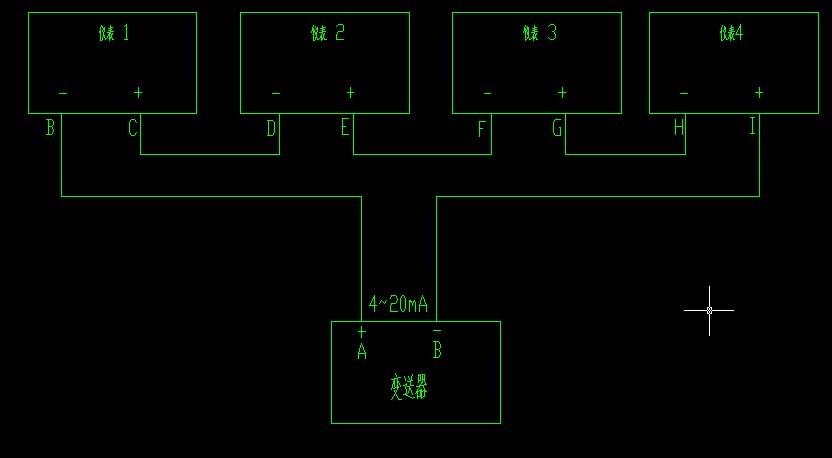

在如圖所示的ABCDEFGHIB回路中,一臺變送器給4個儀表提供信號,會發生顯示不準嗎?

上貼圖片
