工控人家園 綜合討論 臺達B3電子齒輪怎么設定

«
1
2
»
Pages: 1/2 Go

hua966

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 321 個
工控威望: 610 點
下載積分: 1395 分
在線時間: 192(小時)
注冊時間: 2010-08-19
最后登錄: 2025-07-16
查看hua966的主題 / 回貼

樓主發表于: 2023-07-03 15:56

只看樓主 | 小中大

臺達B3伺服分辨率是16777216，馬達是直聯的，絲桿導程是5MM的，想讓PLC發100脈沖走1MM，也就是發500脈沖走一圈，電子齒輪P-44和P-45怎么設定？

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4863 個
工控威望: 8290 點
下載積分: 18150 分
在線時間: 3401(小時)
注冊時間: 2016-10-31
最后登錄: 2025-08-05
查看夢雨天涯的主題 / 回貼

1樓發表于: 2023-07-03 16:02

只看該作者 | 小中大

16777216分子，分母500，不行的話，就交換一下

本帖最近評分記錄：

下載積分:+1(hua966) 熱心助人！

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群462042464

卓發智能

相互學習，共同進步。

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2505 個
工控威望: 3125 點
下載積分: 12718 分
在線時間: 674(小時)
注冊時間: 2008-08-03
最后登錄: 2025-08-05
查看卓發智能的主題 / 回貼

2樓發表于: 2023-07-03 16:10

只看該作者 | 小中大

有這么一項，電機每圈脈沖數直接設置：500
但是我不知道臺達伺服有沒有這一項參數。

本帖最近評分記錄：

下載積分:+1(hua966) 熱心助人！

相信自我！

dedong_521

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 131 個
工控威望: 368 點
下載積分: 818 分
在線時間: 90(小時)
注冊時間: 2007-07-02
最后登錄: 2025-07-31
查看dedong_521的主題 / 回貼

3樓發表于: 2023-07-03 16:18

只看該作者 | 小中大

16777216/500 約分一下

本帖最近評分記錄：

下載積分:+1(hua966) 熱心助人！

ranghonghuan

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 33 個
工控威望: 97 點
下載積分: 590 分
在線時間: 175(小時)
注冊時間: 2021-04-02
最后登錄: 2025-08-04
查看ranghonghuan的主題 / 回貼

4樓發表于: 2023-07-03 18:26

只看該作者 | 小中大

P1-44****16777216****P1-45****500,不約分也可以的，主要是注意P1-45，初始值是100000，要切到下一頁把1改為0，否則一直找不到問題點。

本帖最近評分記錄：

下載積分:+5(renjiawonder) 熱心助人！

下載積分:+1(marksman_01)

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 992 個
工控威望: 8895 點
下載積分: 17542 分
在線時間: 948(小時)
注冊時間: 2014-05-23
最后登錄: 2025-08-05
查看anlyl2014的主題 / 回貼

5樓發表于: 2023-07-03 19:27

只看該作者 | 小中大

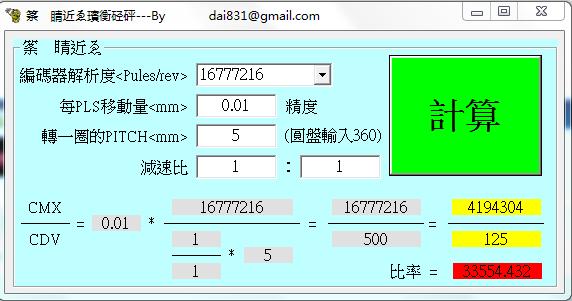

家園有個高手發過電子齒輪計算軟件，輸入相關參數即可

本帖最近評分記錄：

下載積分:+1(hua966) 熱心助人！

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

hua966

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 321 個
工控威望: 610 點
下載積分: 1395 分
在線時間: 192(小時)
注冊時間: 2010-08-19
最后登錄: 2025-07-16
查看hua966的主題 / 回貼

6樓發表于: 2023-07-04 08:37

只看該作者 | 小中大

分母是500，或者5000，點動速度超級慢，不知道問題出在哪里？

引用
引用第1樓夢雨天涯于2023-07-03 16:02發表的 :
16777216分子，分母500，不行的話，就交換一下

marksman_01

一起進步

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 499 個
工控威望: 541 點
下載積分: 3322 分
在線時間: 143(小時)
注冊時間: 2019-06-01
最后登錄: 2025-08-04
查看marksman_01的主題 / 回貼

7樓發表于: 2023-07-05 08:05

只看該作者 | 小中大

電子齒輪分子一般不要修改，就是電機的編碼器精度值，分母一般是設定的用戶單位，可以不用約分，分母越大位置精度越高，
設定電子齒輪應該是不影響JOG速度的，JOG速度調試會要求設定電機的轉速（圈每秒）

本帖最近評分記錄：

下載積分:+1(hua966) 熱心助人！

xlw415

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 150 個
工控威望: 1544 點
下載積分: 18771 分
在線時間: 158(小時)
注冊時間: 2021-08-19
最后登錄: 2025-08-05
查看xlw415的主題 / 回貼

8樓發表于: 2023-07-05 08:53

只看該作者 | 小中大

能用的設置:
  P1.044 =16777216  電子齒輪分子N1
  P1.045 =     352  電子齒輪分母M(參考4樓的注意事項)
效果:  輸入脈沖數352則伺服電機軸轉1圈

JOG寸動:
  (需SON使能P2.010=01常閉或101常開并導通DI1):
  進入P4.005,SET后修改寸動速度(rpm)
  SET后顯示"JOG",上鍵正轉,下鍵反轉
  MODE退出

hua966

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 321 個
工控威望: 610 點
下載積分: 1395 分
在線時間: 192(小時)
注冊時間: 2010-08-19
最后登錄: 2025-07-16
查看hua966的主題 / 回貼

9樓發表于: 2023-07-06 11:44

只看該作者 | 小中大

P1-45為什么是352？怎么來的？

引用
引用第8樓xlw415于2023-07-05 08:53發表的  :
能用的設置:
  P1.044 =16777216  電子齒輪分子N1
  P1.045 =     352  電子齒輪分母M(參考4樓的注意事項)
效果:  輸入脈沖數352則伺服電機軸轉1圈

.......

仙居人家

我來了。

級別: 網絡英雄

發送短信
加為好友

精華主題: 2 篇
發帖數量: 746 個
工控威望: 5429 點
下載積分: 28619 分
在線時間: 1397(小時)
注冊時間: 2016-06-08
最后登錄: 2025-07-25
查看仙居人家的主題 / 回貼

10樓發表于: 2023-07-06 13:18

只看該作者 | 小中大

臺達的好用嗎？

永無止境 !@#$%^&*
天下風云出我輩，一入江湖歲月催。
皇圖霸業談笑中，不勝人間一場醉。
提劍跨騎揮鬼雨，白骨如山鳥驚飛。
塵事如潮人如水，只嘆江湖幾人回。

renjiawonder

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 475 個
工控威望: 579 點
下載積分: 4836 分
在線時間: 174(小時)
注冊時間: 2009-12-01
最后登錄: 2023-08-01
查看renjiawonder的主題 / 回貼

11樓發表于: 2023-07-10 10:03

只看該作者 | 小中大

我自己的算法
分子16777216，
分母500
知其然，更要知其所以然。

«
