429板卡（即ARINC429總線接口板卡）的核心功能是實現ARINC429總線協議的通信、仿真與測試，為航空電子系統提供數據收發、模擬及分析能力。
核心功能
總線通信與仿真：作為硬件接口，在計算機（如工控機、便攜設備）與ARINC429總線之間建立連接，實現數據的發送與接收，并可模擬總線上的航電設備行為，用于系統測試。
測試與分析：支持對ARINC429總線數據進行監控、記錄、回放與分析，幫助進行故障診斷、性能驗證和系統集成測試。

關鍵特性
‌多接口與高兼容性‌：支持PCI、CPCI/PXI、PC104、USB、ISA等多種計算機總線平臺，便于集成到不同測試系統中。‌‌
‌靈活通道配置‌：提供多種收發通道組合（如2收1發、4收4發、8收8發，甚至32路可配置通道），用戶可根據需要設置每個通道為接收、發送或雙向模式。‌‌
‌協議與速率支持‌：完全符合ARINC429規范，支持標準波特率（12.5Kbps、48Kbps、50Kbps、100Kbps）及用戶自定義速率。‌‌
‌高級數據處理功能‌：
‌數據過濾‌：可根據標號（Label）或源/目的標識符（SDI）過濾接收到的消息，精準提取目標數據。‌‌
‌時間戳‌：為接收到的數據添加高精度時間標記，用于分析時序關系。‌‌
‌大容量緩存‌：板載FIFO（通常256字或更大）或DDR緩存，確保數據不丟失，支持高吞吐量實時處理。‌‌
‌錯誤檢測與生成‌：支持奇偶校驗、狀態字（SSM）驗證，并可模擬錯誤條件用于測試。‌‌
‌軟件與開發支持‌：提供標準驅動程序（DLL）、API及示例程序，支持VC、VB、LabVIEW、CVI等開發環境，便于用戶二次開發和快速集成。‌‌

典型應用場景
航電系統測試與驗證：用于飛機總線通信（如飛行管理、發動機控制、儀表顯示系統）的研發測試、生產測試和維護診斷。
仿真模擬平臺構建：在飛機、裝甲車輛、艦船等綜合電子系統的仿真環境中，模擬ARINC429總線節點。
數據記錄與分析：便攜式板卡可連接設備實時記錄總線數據至SD卡等存儲介質，供事后分析。

選型推薦

1. ‌科洛威爾 CLV-5083 密封式嵌入模塊‌
‌接口類型‌：RS422轉ARINC429，支持1~2路發送/接收
‌核心優勢‌：
體積小巧（30×50mm），適合空間受限的嵌入式應用
工業級寬溫設計：工作溫度-40°C ~ +85°C，存儲溫度-55°C ~ +105°C，適應嚴苛環境
密封封裝，抗干擾能力強，適用于高振動、高濕環境
支持Windows XP/Win7 32/64位系統
‌典型應用‌：便攜式測試設備、機載數據采集終端、實驗室原型驗證

2、Excalibur DAS-429UNET/RT5-M 總線板卡‌
‌品牌‌：EXC（美國Excalibur Systems）
‌接口形式‌：板卡式，支持ARINC429協議
‌核心優勢‌：
高靈活性：波特率可通過軟件任意調節（100K–12.5Kbps），支持多種速率組合
高可靠性：每通道雙冗余設計，提升數據傳輸準確性
支持開放源代碼驅動，兼容C語言開發環境，便于深度定制
符合MIL-STD-1553B、ARINC-429等軍用與民用航空標準
‌適用平臺‌：PCI、cPCI、VXI、VME等多種總線架構
‌應用領域‌：航空器綜合航電測試、武器系統仿真、地面支持設備（GSE）

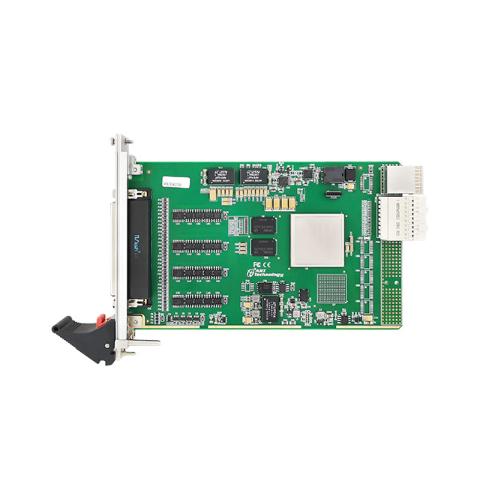

3、阿爾泰科技ART4229系列

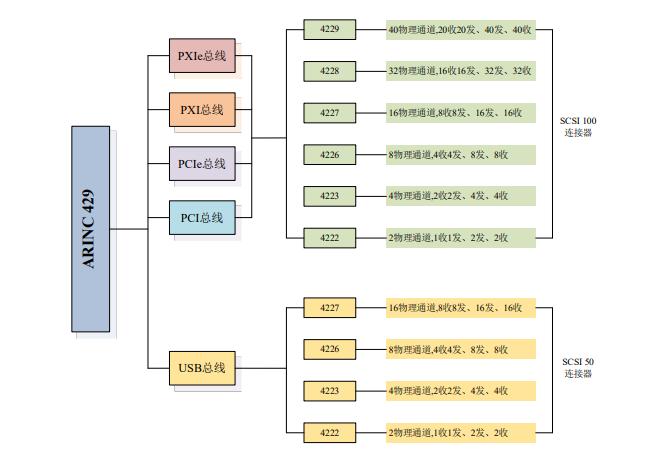

支持PXIe、PXI、PCIe、PCI、USB五種規格總線可選型（見下圖）；
支持高達40 個ARINC429 通道，通道收發可編程
具有發送和接收FIFO 復位功能
板載1024MBDDR3緩存、自主研發的協議處理IPCORE，保證了多路ARINC429通道的實時數據收發。
支持標準A429數據速率和自定義速率，自定義數據速率最高可達100Kbps，
支持自動數據速率檢測、數據回放、Label或SDI消息過濾，校驗、格式轉換等功能，可滿足A429總線的通訊、測試和數據分析等應用需求。
配套免費應用軟件，可快速實現通信操作
性?xún)r(jià)比高
