工控人家園 綜合討論 請教版主和各位壇友：主控指令在軟件中的畫法

fert

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 86 個
工控威望: 233 點
下載積分: 516 分
在線時間: 97(小時)
注冊時間: 2008-08-09
最后登錄: 2016-08-15
查看fert的主題 / 回貼

樓主發表于: 2008-11-06 11:41

只看樓主 | 小中大

請教主控指令在GX Developer軟件中和在swopc-FXGP/WIN-C軟件中是怎樣畫的，而不至于軟件報錯和無法轉換，能提供圖示和手冊更好。

fayahui

做人要厚道，做事要詭道

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 810 個
工控威望: 733 點
下載積分: 1423 分
在線時間: 2200(小時)
注冊時間: 2008-06-13
最后登錄: 2016-12-21
查看fayahui的主題 / 回貼

1樓發表于: 2008-11-06 11:59

只看該作者 | 小中大

輸入后點轉換就會出現

火狐

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看火狐的主題 / 回貼

2樓發表于: 2008-11-06 12:43

只看該作者 | 小中大

給你一例子
LD  X000
MC  N0 M0
LD  X001
OR  Y000
OUT  Y000
MCR  N0
LD   X2
OUT  Y001
END

fert

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 86 個
工控威望: 233 點
下載積分: 516 分
在線時間: 97(小時)
注冊時間: 2008-08-09
最后登錄: 2016-08-15
查看fert的主題 / 回貼

3樓發表于: 2008-11-06 13:16

只看該作者 | 小中大

以上壇友說的是ST中實現，我問的是在梯形圖中怎么畫。

王銳

向大家學習

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 654 個
工控威望: 3295 點
下載積分: 6691 分
在線時間: 1062(小時)
注冊時間: 2008-10-24
最后登錄: 2014-01-09
查看王銳的主題 / 回貼

4樓發表于: 2008-11-10 22:03

只看該作者 | 小中大

你把二樓朋友指令輸進去后，在梯形圖中會自動轉換

abo123456

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看abo123456的主題 / 回貼

5樓發表于: 2008-11-12 19:13

只看該作者 | 小中大

不需要劃的，寫入后按F4就會出現的

dywbq

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看dywbq的主題 / 回貼

6樓發表于: 2009-03-17 20:15

只看該作者 | 小中大

我試過很多次,轉換后顯示不出來

dihulai

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 76 個
工控威望: 208 點
下載積分: 508 分
在線時間: 40(小時)
注冊時間: 2009-03-15
最后登錄: 2024-09-01
查看dihulai的主題 / 回貼

7樓發表于: 2009-03-18 22:12

只看該作者 | 小中大

當輸入指令后沒轉換前在左能流線上看不到M***觸點，在程序轉換后就出現了，主控觸點。
你說的是不要轉換地直接畫上去嗎？

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5292 個
工控威望: 7518 點
下載積分: 161690 分
在線時間: 3240(小時)
注冊時間: 2007-11-21
最后登錄: 2025-08-08
查看sjm213的主題 / 回貼

8樓發表于: 2009-03-19 09:38

只看該作者 | 小中大

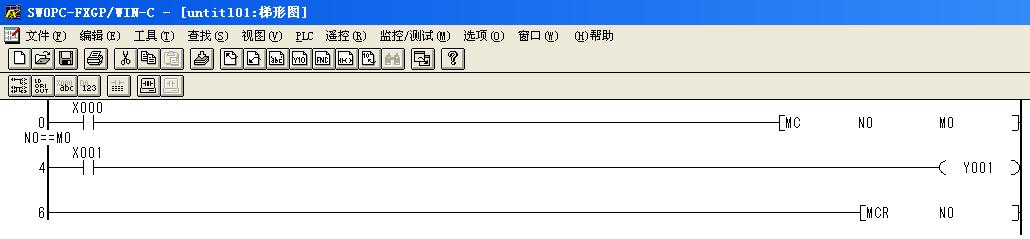

swopc-FXGP/WIN-C：直接轉換后效果

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5292 個
工控威望: 7518 點
下載積分: 161690 分
在線時間: 3240(小時)
注冊時間: 2007-11-21
最后登錄: 2025-08-08
查看sjm213的主題 / 回貼

9樓發表于: 2009-03-19 09:39

只看該作者 | 小中大

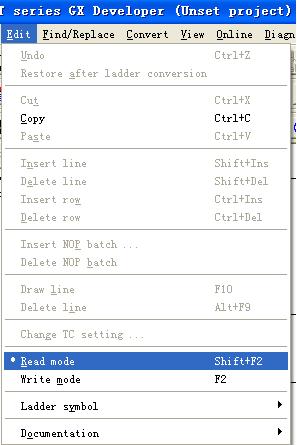

GX Developer：在寫入模式編程效果

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5292 個
工控威望: 7518 點
下載積分: 161690 分
在線時間: 3240(小時)
注冊時間: 2007-11-21
最后登錄: 2025-08-08
查看sjm213的主題 / 回貼

10樓發表于: 2009-03-19 09:40

只看該作者 | 小中大

要切換到讀出模式效果
