工控人家園 資料互助 求三菱觸摸屏與三菱PLC通信問題？

馮王電

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 102 個
工控威望: 2529 點
下載積分: 46562 分
在線時間: 515(小時)
注冊時間: 2010-11-14
最后登錄: 2019-06-03
查看馮王電的主題 / 回貼

樓主發表于: 2013-08-28 12:27

只看樓主 | 小中大

我有一臺GT1050-QBBD-C觸摸屏和一臺FX1N-40MR PLC，不知用什么型號線通訊，哪位大俠知道，能否自己制作，最好有圖。

gz000525

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 328 個
工控威望: 1560 點
下載積分: 76262 分
在線時間: 1006(小時)
注冊時間: 2013-07-19
最后登錄: 2025-08-07
查看gz000525的主題 / 回貼

1樓發表于: 2013-08-28 12:43

只看該作者 | 小中大

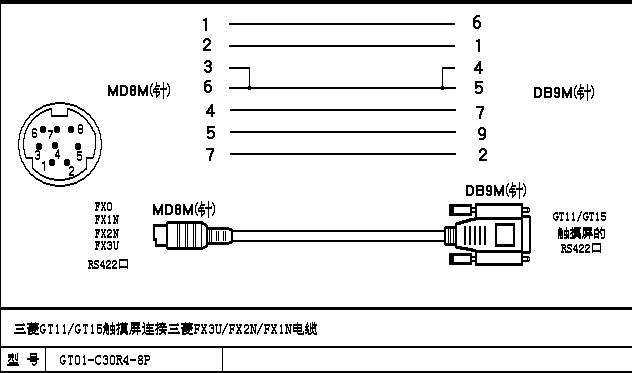

圖片：

請看圖示接線

自我解救

何工控學

勵志竭精

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 609 個
工控威望: 905 點
下載積分: 13622 分
在線時間: 507(小時)
注冊時間: 2012-10-26
最后登錄: 2025-08-02
查看何工控學的主題 / 回貼

2樓發表于: 2013-08-29 07:56

只看該作者 | 小中大

請問這個通信圖在通信手冊上有嗎？

gz000525

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 328 個
工控威望: 1560 點
下載積分: 76262 分
在線時間: 1006(小時)
注冊時間: 2013-07-19
最后登錄: 2025-08-07
查看gz000525的主題 / 回貼

3樓發表于: 2013-08-30 16:32

只看該作者 | 小中大

你說的是什么通信手冊，FX沒有，屏應該有這個通信說明，圖示沒有問題

自我解救

馮王電

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 102 個
工控威望: 2529 點
下載積分: 46562 分
在線時間: 515(小時)
注冊時間: 2010-11-14
最后登錄: 2019-06-03
查看馮王電的主題 / 回貼

4樓發表于: 2013-08-31 21:16

只看該作者 | 小中大

本人有這種線，可是連通就是不通訊，哪道是線質量問題嗎？用萬用測與1樓圖片一樣通。不知什么原因？

艾為之

人有不為也，而后可以有為也！幫助別人，快樂自己！！

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2497 個
工控威望: 6838 點
下載積分: 42958 分
在線時間: 467(小時)
注冊時間: 2013-08-07
最后登錄: 2016-10-25
查看艾為之的主題 / 回貼

5樓發表于: 2013-10-03 04:03

只看該作者 | 小中大

屏應該有這個通信說明

古語云：為者，則難者亦易，不為者，則易者亦難。

ych760808

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 34 個
工控威望: 161 點
下載積分: 1512 分
在線時間: 111(小時)
注冊時間: 2013-01-29
最后登錄: 2023-10-11
查看ych760808的主題 / 回貼

6樓發表于: 2013-10-04 22:44

只看該作者 | 小中大

光有線還不行，還要在觸摸屏軟件里進行連接汶顯

ych760808

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 34 個
工控威望: 161 點
下載積分: 1512 分
在線時間: 111(小時)
注冊時間: 2013-01-29
最后登錄: 2023-10-11
查看ych760808的主題 / 回貼

7樓發表于: 2013-10-04 22:46

只看該作者 | 小中大

連接設置

馮王電

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 102 個
工控威望: 2529 點
下載積分: 46562 分
在線時間: 515(小時)
注冊時間: 2010-11-14
最后登錄: 2019-06-03
查看馮王電的主題 / 回貼

8樓發表于: 2013-10-22 20:56

只看該作者 | 小中大

今天總算搞明白了，原來是觸摸屏上連接設備設置沒有設好。具體是在主菜單——連接設備設置——標準I/F的設置——I/F-1——1或8或9——改成CH1這里1就顯示MELSEC-FX連接了。

馮王電

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 102 個
工控威望: 2529 點
下載積分: 46562 分
在線時間: 515(小時)
注冊時間: 2010-11-14
最后登錄: 2019-06-03
查看馮王電的主題 / 回貼

9樓發表于: 2013-10-22 20:59

只看該作者 | 小中大

在淘寶上有23元錢。
