七只狼
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看七只狼的 主題 / 回貼
樓主  發表于: 2011-01-11 21:04

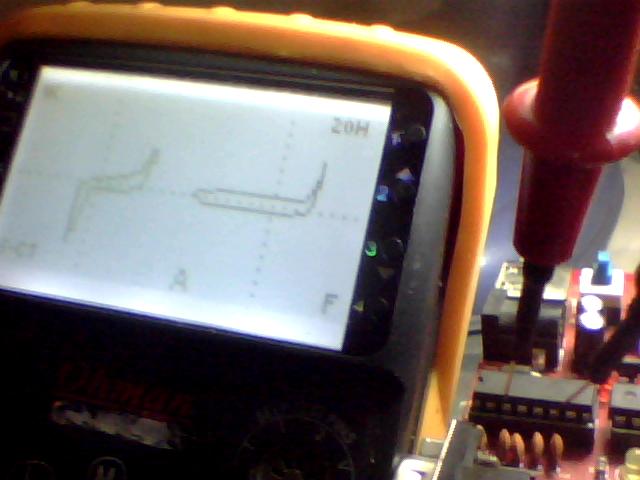

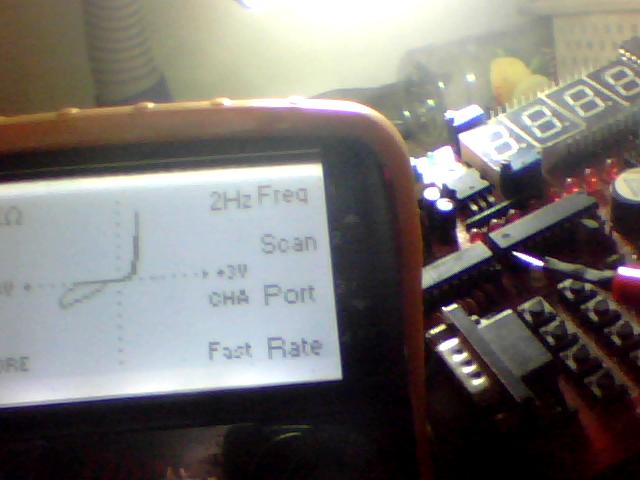

描述：專業修板工具
圖片：
圖片：
http://[/img]
yerong
級別: 工控俠客
精華主題: 1 篇
發帖數量: 1958 個
工控威望: 2111 點
下載積分: 11183 分
在線時間: 862(小時)
注冊時間: 2007-08-28
最后登錄: 2025-08-03
查看yerong的 主題 / 回貼
1樓  發表于: 2011-01-12 12:42
什么東東 示波表嗎
？
七只狼
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看七只狼的 主題 / 回貼
2樓  發表于: 2011-01-12 20:10
這個表用法很簡單，就像萬用表二極管檔測電子元件一樣。萬用表是數字表達信息，VI對比儀是圖表表達信息。呵呵，這個東西還有一個妙用傻瓜式修板，只要有相同板，2板對比曲線90%能找出故障點

補充一點，有些板卡很變態，所有板子插在總線槽上面，十幾張板，每張板不同功能，不好分析，上電無法動態測量，板上密密麻麻上百個IC，暈吧！這種情況一般是對比修，用萬用表電阻檔很難發現不同點！用過在線測試儀器的朋友知道，對比VI 曲線可以你比的出來。但那在線測試儀貴��！幾十萬，買不起！呵呵，這個小儀表就是提取啦電路板在線測試儀 里面的這一個VI對比功能出來
示波表是動態檢測用的！板子必須加電才能測試！!
這個表是靜態檢測用的！板子不加電就能出圖形
電路板不上電，時鐘晶振和CPU不工作，示波器是看不到任何波形的！
時鐘和CPU不工作，VI對比儀照樣有圖形顯示
xuemingyue
級別: 略有小成
精華主題: 0
發帖數量: 129 個
工控威望: 292 點
下載積分: 2308 分
在線時間: 133(小時)
注冊時間: 2009-03-07
最后登錄: 2024-01-11
查看xuemingyue的 主題 / 回貼
3樓  發表于: 2011-01-12 20:53
好玩意啊，但是廣告效果不咋地啊，說半天我還不知道啥牌子啥型號啊
