工控人家園 西門子工控論壇 請教西門子MODBUS問題

陳仙子915

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 175 個
工控威望: 372 點
下載積分: 556 分
在線時間: 97(小時)
注冊時間: 2019-05-01
最后登錄: 2024-11-16
查看陳仙子915的主題 / 回貼

樓主發表于: 2020-04-23 09:10

只看樓主 | 小中大

圖片：

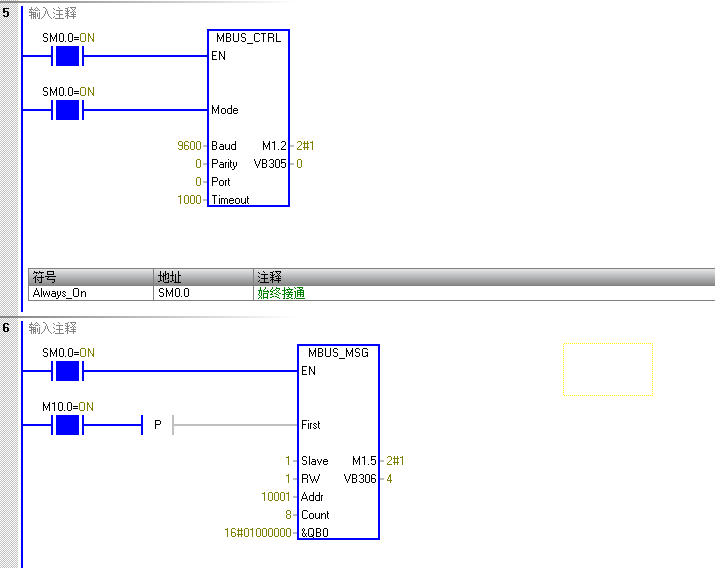

我現在想用 S7-200smart作為主站 S7-200為從站程序如圖請問為什么主站會報錯誤代碼4呢？是我程序的問題嗎接線我應該沒有錯誤我用的是串口的3連接從站的3 串口的8連接從站的8

陳仙子915

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 175 個
工控威望: 372 點
下載積分: 556 分
在線時間: 97(小時)
注冊時間: 2019-05-01
最后登錄: 2024-11-16
查看陳仙子915的主題 / 回貼

1樓發表于: 2020-04-23 09:11

只看該作者 | 小中大

請大神指教一下

陳仙子915

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 175 個
工控威望: 372 點
下載積分: 556 分
在線時間: 97(小時)
注冊時間: 2019-05-01
最后登錄: 2024-11-16
查看陳仙子915的主題 / 回貼

2樓發表于: 2020-04-23 09:40

只看該作者 | 小中大

有人知道的嗎

ajunn

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 526 個
工控威望: 691 點
下載積分: 1681 分
在線時間: 1043(小時)
注冊時間: 2008-11-05
最后登錄: 2025-08-03
查看ajunn的主題 / 回貼

3樓發表于: 2020-04-23 19:07

只看該作者 | 小中大

打開軟件，幫你按了下F1，發現問題如下：

1xxxx（觸點）的地址只能讀，不能寫，所以RW只能是0；

S7-200中，MaxIQ范圍是 0-128,MaxAI最大值32（CPU224、CPU226）

樓主留言：

謝謝我試試看

本帖最近評分記錄：

下載積分:+5(陳仙子915)

陳仙子915

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 175 個
工控威望: 372 點
下載積分: 556 分
在線時間: 97(小時)
注冊時間: 2019-05-01
最后登錄: 2024-11-16
查看陳仙子915的主題 / 回貼

4樓發表于: 2020-04-24 09:41

只看該作者 | 小中大

會不會是我指令有問題?我S7-200 smart 用的是MODBUS RTU SLVE(V3.1)的主站指令 S7-200用的是MODBUS SLAVE PORT 0(V1.0)的從站指令現在主站讀數據一直是報錯3通訊時間過長是這個原因嗎

ajunn

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 526 個
工控威望: 691 點
下載積分: 1681 分
在線時間: 1043(小時)
注冊時間: 2008-11-05
最后登錄: 2025-08-03
查看ajunn的主題 / 回貼

5樓發表于: 2020-04-24 23:20

只看該作者 | 小中大

通信超時就是通信不上了

你主站、從站用的都是Port0口，確保是否插對？

兩個接口有沒損壞？

通信線有沒問題？

陳仙子915

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 175 個
工控威望: 372 點
下載積分: 556 分
在線時間: 97(小時)
注冊時間: 2019-05-01
最后登錄: 2024-11-16
查看陳仙子915的主題 / 回貼

6樓發表于: 2020-04-25 08:02

只看該作者 | 小中大

確認都用的PORT0 口主站引腳3接在從站迎角3 主站引腳8接在從站引腳8 但是直接用的2根導線接的 2臺PLC距離很短應該沒問題我之前用過2臺SMART進行相同的方法通訊沒有任何問題

引用
引用第5樓ajunn于2020-04-24 23:20發表的 :
通信超時就是通信不上了

你主站、從站用的都是Port0口，確保是否插對？

兩個接口有沒損壞？
.......
