matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 728 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
樓主  發表于: 2012-04-21 07:00
七段顯示是怎么被控制或驅動的，為什么四個輸出點就能驅動一位。
wei0212007
級別: 論壇先鋒
精華主題: 0
發帖數量: 1062 個
工控威望: 1165 點
下載積分: 6912 分
在線時間: 1188(小時)
注冊時間: 2007-04-19
最后登錄: 2025-12-09
查看wei0212007的 主題 / 回貼
1樓  發表于: 2012-04-21 09:14
8421碼
0=0
1=1
2=2
1+2=3
4=4
1+4=5
2+4=6
1+2+4=7
8=8
1+8=9
missyoungler
三人行則有我師。
級別: 論壇先鋒
精華主題: 0
發帖數量: 41 個
工控威望: 1159 點
下載積分: 1998 分
在線時間: 29(小時)
注冊時間: 2011-11-24
最后登錄: 2018-03-15
查看missyoungler的 主題 / 回貼
2樓  發表于: 2012-04-21 10:42
8421碼。8421分別代表每一個輸出點，這不就四個輸出點。然后再參考樓上的。
neaici
級別: 略有小成
精華主題: 0
發帖數量: 57 個
工控威望: 208 點
下載積分: 531 分
在線時間: 34(小時)
注冊時間: 2008-11-21
最后登錄: 2018-01-26
查看neaici的 主題 / 回貼
3樓  發表于: 2012-04-21 14:22
http://www.jsjjjh.com/里面有案例
1991234999
sff0928
好好學習！
級別: 探索解密
精華主題: 0
發帖數量: 71 個
工控威望: 169 點
下載積分: 464 分
在線時間: 13(小時)
注冊時間: 2010-03-14
最后登錄: 2022-03-28
查看sff0928的 主題 / 回貼
4樓  發表于: 2012-04-21 16:11
怎么搞？
學習啊！
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 728 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
5樓  發表于: 2012-04-21 21:56
如樓上所說，用四個輸出點對其進行賦值0-9，可是光賦值就能顯示嗎？七段的發光二極管是怎么被點亮的呢，四個輸出點只能點亮四段吧。
dnxbf
級別: 探索解密
精華主題: 0
發帖數量: 30 個
工控威望: 127 點
下載積分: 1448 分
在線時間: 65(小時)
注冊時間: 2011-02-27
最后登錄: 2025-07-30
查看dnxbf的 主題 / 回貼
6樓  發表于: 2012-04-24 23:21

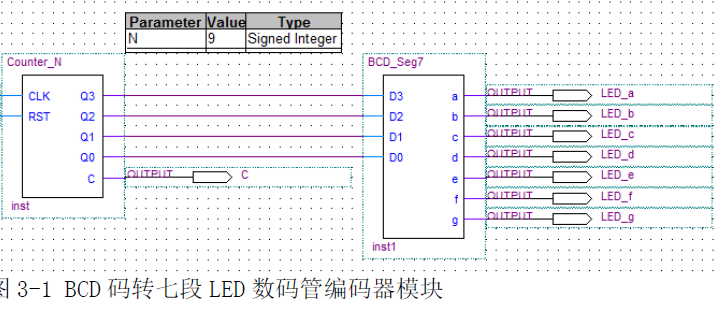

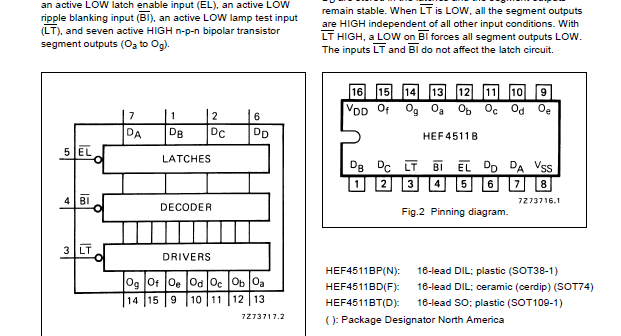

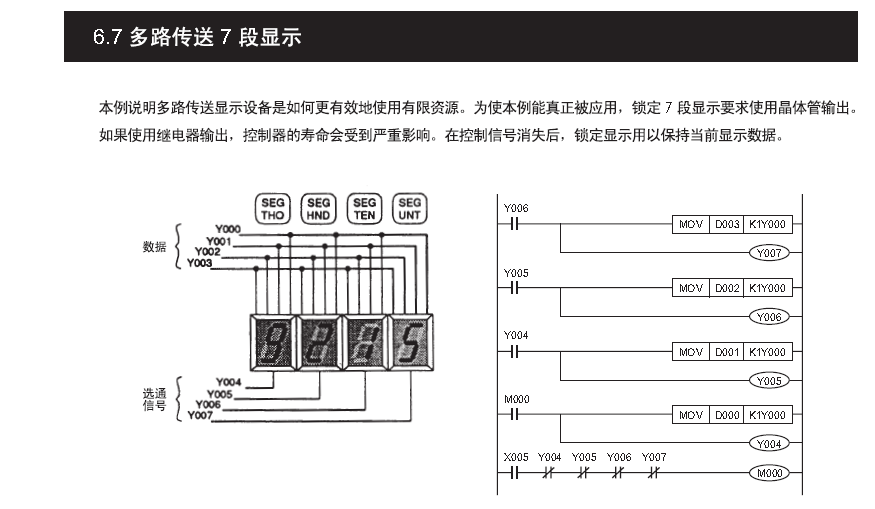

用BCD碼到七段碼芯片轉換的。原理：當選通Y7時數據傳送到個位，選通Y6時數據傳送到十位，依此類推，只要選通和數據傳送都非常快，人眼是看不出閃爍的。http://www.dgyongdong.com
[ 此帖被dnxbf在2012-04-24 23:40重新編輯 ]
shizhigao
級別: 探索解密
精華主題: 0
發帖數量: 52 個
工控威望: 143 點
下載積分: 546 分
在線時間: 14(小時)
注冊時間: 2010-07-22
最后登錄: 2017-10-19
查看shizhigao的 主題 / 回貼
7樓  發表于: 2012-04-25 14:14
菜鳥學習了
