工控人家園 三菱工控論壇 三菱PLC FX2N端子輸入點怎么對應

«
1
2
»
Pages: 1/2 Go

westroyal

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 135 點
下載積分: 956 分
在線時間: 5(小時)
注冊時間: 2013-03-31
最后登錄: 2013-05-05
查看westroyal的主題 / 回貼

樓主發表于: 2013-04-10 10:54

只看樓主 | 小中大

輸出和輸入接線有兩排端子，與X000,Y000也分兩排，它們直接是怎么對應的？

corkcork

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 6 個
工控威望: 123 點
下載積分: 522 分
在線時間: 0(小時)
注冊時間: 2013-04-09
最后登錄: 2013-04-10
查看corkcork的主題 / 回貼

1樓發表于: 2013-04-10 12:56

只看該作者 | 小中大

上排對上層下排對下層

樓主留言：

沒看明白

westroyal

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 135 點
下載積分: 956 分
在線時間: 5(小時)
注冊時間: 2013-03-31
最后登錄: 2013-05-05
查看westroyal的主題 / 回貼

2樓發表于: 2013-04-10 13:32

只看該作者 | 小中大

附上圖片，大俠

westroyal

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 135 點
下載積分: 956 分
在線時間: 5(小時)
注冊時間: 2013-03-31
最后登錄: 2013-05-05
查看westroyal的主題 / 回貼

3樓發表于: 2013-04-10 13:36

只看該作者 | 小中大

圖片：

完整圖如下

小雞已燉

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 44 個
工控威望: 163 點
下載積分: 451 分
在線時間: 47(小時)
注冊時間: 2011-03-29
最后登錄: 2023-09-06
查看小雞已燉的主題 / 回貼

4樓發表于: 2013-04-10 13:41

只看該作者 | 小中大

圖上不是寫了很清楚了嗎?

樓主留言：

就是對應的接線點和X0，1，2等沒弄明白呀，兩層是怎么對應的呢，比如輸出接線端子最下面的對應的是COM還是Y0？

westroyal

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 135 點
下載積分: 956 分
在線時間: 5(小時)
注冊時間: 2013-03-31
最后登錄: 2013-05-05
查看westroyal的主題 / 回貼

5樓發表于: 2013-04-10 13:46

只看該作者 | 小中大

就是對應的接線點和X0，1，2等沒弄明白呀，兩層是怎么對應的呢，比如輸出接線端子最下面的對應的是COM還是Y0？

westroyal

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 135 點
下載積分: 956 分
在線時間: 5(小時)
注冊時間: 2013-03-31
最后登錄: 2013-05-05
查看westroyal的主題 / 回貼

6樓發表于: 2013-04-10 13:49

只看該作者 | 小中大

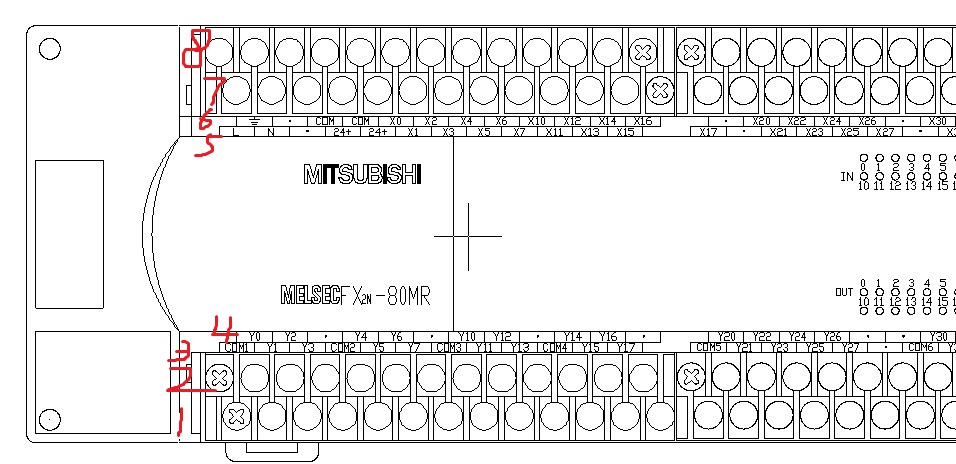

圖片：

連線題，這樣好理解

xwlxwl306

努力奮斗

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 274 個
工控威望: 5286 點
下載積分: 131773 分
在線時間: 4152(小時)
注冊時間: 2010-08-03
最后登錄: 2025-08-02
查看xwlxwl306的主題 / 回貼

7樓發表于: 2013-04-10 14:05

只看該作者 | 小中大

1與3，2與4，5與7，6與8整排對應。

westroyal

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 135 點
下載積分: 956 分
在線時間: 5(小時)
注冊時間: 2013-03-31
最后登錄: 2013-05-05
查看westroyal的主題 / 回貼

8樓發表于: 2013-04-10 14:10

只看該作者 | 小中大

謝謝指導!

1334067811

有付出就會有收獲，堅持！！！

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 48 個
工控威望: 166 點
下載積分: 2435 分
在線時間: 30(小時)
注冊時間: 2012-12-17
最后登錄: 2013-06-18
查看1334067811的主題 / 回貼

9樓發表于: 2013-04-10 20:55

只看該作者 | 小中大

看看手冊就知道了

hahahaha

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 482 個
工控威望: 665 點
下載積分: 30796 分
在線時間: 158(小時)
注冊時間: 2011-11-03
最后登錄: 2018-01-01
查看hahahaha的主題 / 回貼

10樓發表于: 2013-04-10 22:32

只看該作者 | 小中大

大家的解釋都很清楚。

gongling888

gongling

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 304 個
工控威望: 1310 點
下載積分: 9314 分
在線時間: 220(小時)
注冊時間: 2012-12-29
最后登錄: 2019-05-03
查看gongling888的主題 / 回貼

11樓發表于: 2013-04-11 09:59

只看該作者 | 小中大

輸入點應該很清晰，要注意的是輸出點的公共點（COM）。

«
