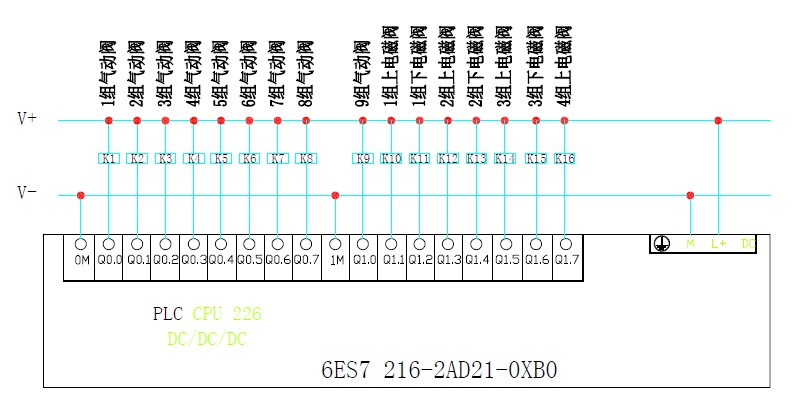

  本人看了工程師的電路圖但就是不知道為什么這樣接，請問是怎么工作的，電流怎么流的

1.輸入模塊：
輸入均為開關信號，V+通過外部信號的接通，使I**端子有電，從內部電路返回到M端子形成回路，該過程中通過內部光耦告知PLC內存該觸點為ON；
I0.0~I0.7、I1.0~I1.7、I2.0~I2.7分別與0M、1M、2M各自組成回路。
2.輸出模塊：
某一輸出點導通后，M端V-與Q點接通，使電磁閥下端電壓為V-，而其上端電壓直接為V+，故兩端帶電從而動作。
