初學PLC  遇到個程序，不了解程序是怎么執行的，還望大神給出動作時序，
當x0 按下的時候  y0是怎么保持的，謝謝了

第一行，X0按下的瞬間，Y0又沒通，所以2個條件成立，后面Y0輸出

第二行，X0按下的瞬間取反，Y0自鎖

這個程序給人怪怪的，不應該這樣寫。

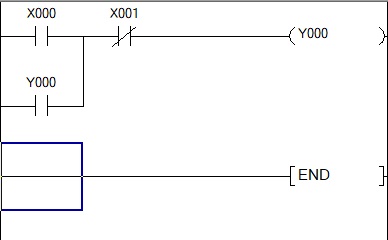

正常的標準樣例都是：




這樣X0開，X1關。

別人就是要整些他人看不懂的程序。

謝謝一樓的解答，前面的我也沒看懂

第一個掃描第一行導通，第二行不同，第二個掃描第一行不導通，第二行導通并保持

記住掃描周期，掃描完信號才會輸出改變

樓主上面的程序就是典型的一鍵啟停功能，第一次按下X0,不管放開還是釋放，Y0接通保持，第二次按下X0，Y0由ON變成OFF。Q系列用FF指令是一樣的。

分析：
第一次按下X0時
PLC第一個掃描周期內，
由于Y0為OFF，X0的上升脈沖化為ON
  X0         Y0
--|↑|--------|/|----  條件為ON，

  X0         Y0
--|↑|----/---| |---- 條件為OFF，
以上兩個條件的關系為或的關系，所以
Y0為ON；
PLC第二個掃描周期到第二次按下X0前的掃描周期內，由于Y0為ON，X0的上升脈沖化為OFF，所以
  X0         Y0
--|↑|--------|/|----  條件為OFF，
  X0         Y0
--|↑|----/---| |---- 條件為ON。

直到第二次按下X0時（也就是第一次按下X0后再放開X0，又再次按下X0）
PLC第一個掃描周期內，
由于Y0為ON，X0的上升脈沖化為ON
  X0         Y0
--|↑|--------|/|----  條件為OFF，

  X0         Y0
--|↑|----/---| |---- 條件為OFF，
所以Y0為OFF；
PLC第二個掃描周期到第三次按下X0前的掃描周期內，由于Y0為OFF，X0的上升脈沖化為OFF，所以
  X0         Y0
--|↑|--------|/|----  條件為OFF，

  X0         Y0
--|↑|----/---| |---- 條件為OFF，
所以Y0為OFF

單按鈕啟停  程序   樓上解釋的真夠耐心

引用

引用第7樓楓落云端于2018-10-26 14:14發表的  :
分析：
第一次按下X0時
PLC第一個掃描周期內，
由于Y0為OFF，X0的上升脈沖化為ON
  X0         Y0
.......

分析這么詳細，感謝感謝！

記住PLC的工作原理，記住程序執行的規則，然后按照掃描周期來分析，啥程序都是一樣
