各位大神老師能舉例說明一下嘛

一個站不管用到幾個點，都占用32個位（輸入輸出都是32個）和4個字
三菱CCLINK有好幾年沒用過了，應該沒記錯，有錯誤歡迎指正

主站是16點，從站32點吧
FX-2N-16CCL
FX-2N-32CCL

手冊中性能指標可以看到的

以FX3U-80MT/ES +FX3U-16CCL-M為例
查看手冊性能指標得知，F(xiàn)X3U系統最大IO點數為384點
這當中的包含本地和遠程IO，擴展模塊一般占用8點
那么FX3U-80MT/ES +FX3U-16CCL-M（遠程IO模塊最大8個站，每站32點）
FX3U-80MT/ES=80點
FX3U-16CCL-M=8點
8x32=256點
80+8+256=344點
本地還可以擴展40點
重點：不能超出系統總點數

學習的路過

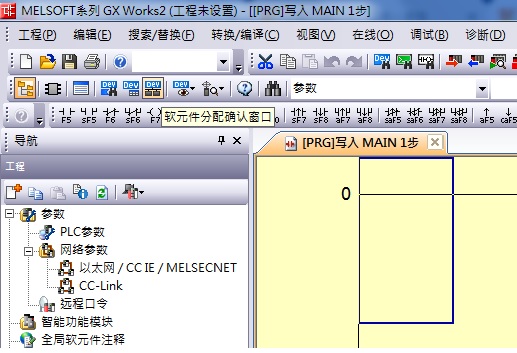

利用GX-WORK2的軟元件分配確認
可以查表

感覺cclink太難了

樓主都說了計算IO站點數了，還主站、從站

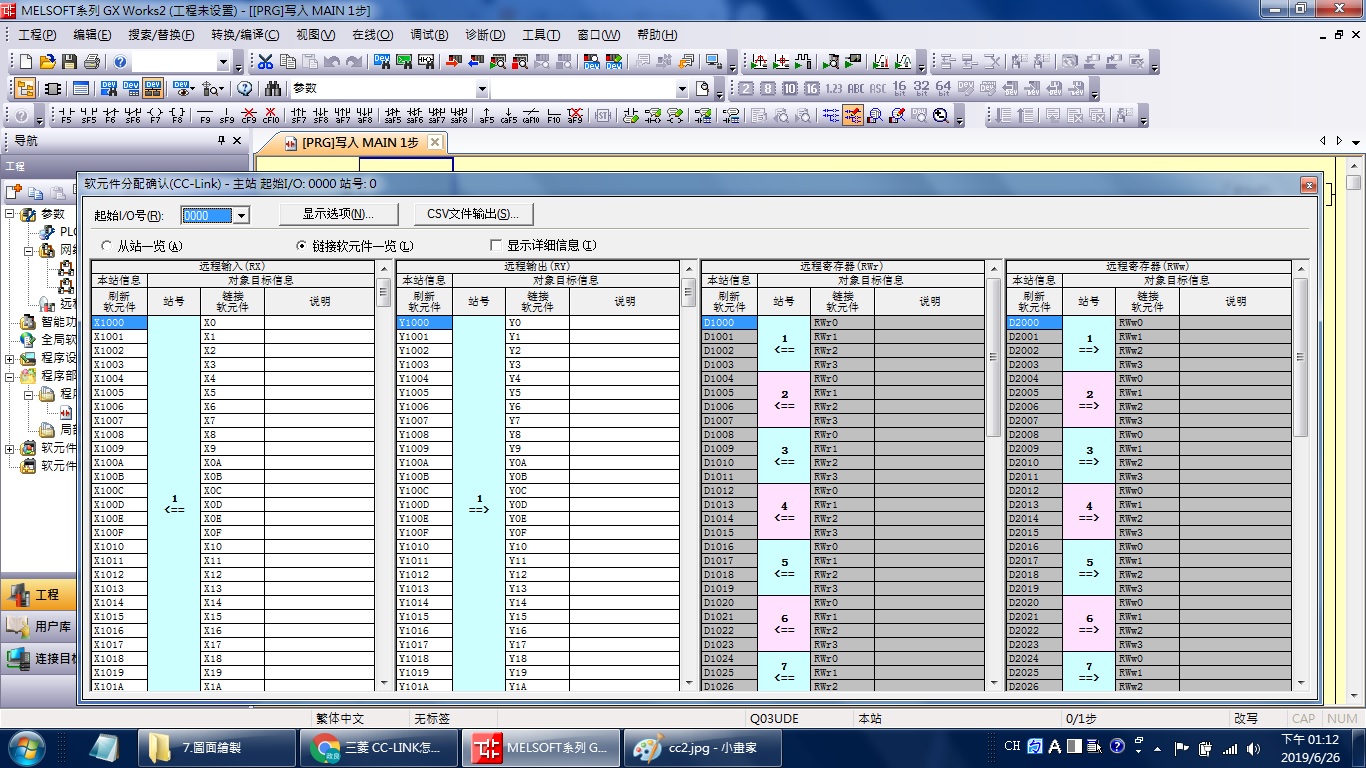

一站占用32個點位，4個D值，比如現在有一個輸入IO站（占用1站），一個輸出IO站（占用1站），一個智能站（占用4站），首字是X1000 ,Y1000 ，RWrD1000，RWwD2000(借用6樓的圖)那么這三個站地址分別為：X1000-X101F(32個)，[Y1020-Y103F(32個)，X1040-X10BF(128點)和Y1040-Y10BF(128點)],IO模塊沒有寄存器D，智能模塊有，一個站站4個D，4個站占16個D，所以智能模塊Rwr占用D1008-D1023,Rww占D2008-D2023，如下圖所示
