工控人家園 三菱工控論壇 請問客戶沒有使用屏幕，但是程序需要計時，那么外部繼電器該怎么接？

還在奔跑中

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 41 個
工控威望: 203 點
下載積分: 395 分
在線時間: 35(小時)
注冊時間: 2021-08-26
最后登錄: 2025-07-06
查看還在奔跑中的主題 / 回貼

樓主發表于: 2022-03-02 17:18

只看樓主 | 小中大

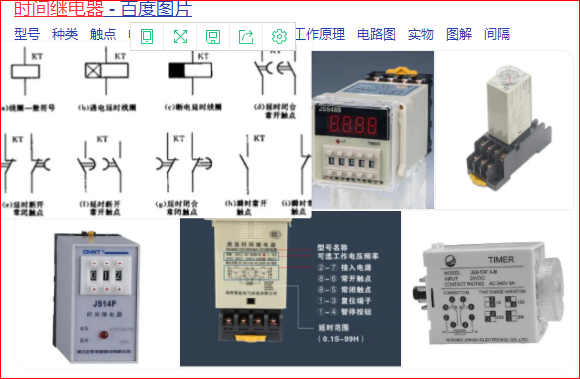

圖片：

PLC的Y2輸出信號，時間繼電器開始計時，到時間向X3輸入信號。
請問這種外部的時間繼電器的名稱是什么？
另外這種線路應該怎么接？

進擊的工控人

看什么看！

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 311 個
工控威望: 643 點
下載積分: 1723 分
在線時間: 294(小時)
注冊時間: 2019-05-29
最后登錄: 2025-07-16
查看進擊的工控人的主題 / 回貼

1樓發表于: 2022-03-02 17:33

只看該作者 | 小中大

大概的了解你的意思，你用PLC的定時器不就行了。Y2輸出，PLC定時器開始計時，
時間到了，輸出到一個M繼電器都可以啊。

加油！

三七二十一

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 28 個
工控威望: 536 點
下載積分: 1512 分
在線時間: 66(小時)
注冊時間: 2021-09-24
最后登錄: 2022-07-22
查看三七二十一的主題 / 回貼

2樓發表于: 2022-03-02 18:03

只看該作者 | 小中大

Y2輸出到中間繼電器轉換或直接到時間繼電器2.7接COM1，X3接1，COM接4。

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 992 個
工控威望: 8895 點
下載積分: 17522 分
在線時間: 948(小時)
注冊時間: 2014-05-23
最后登錄: 2025-08-03
查看anlyl2014的主題 / 回貼

3樓發表于: 2022-03-02 18:27

只看該作者 | 小中大

引用
引用樓主還在奔跑中于2022-03-02 17:18發表的請問客戶沒有使用屏幕，但是程序需要計時，那么外部繼電器該怎么接？ :
PLC的Y2輸出信號，時間繼電器開始計時，到時間向X3輸入信號。
請問這種外部的時間繼電器的名稱是什么？
另外這種線路應該怎么接？

就叫時間繼電器，百度一下秒懂

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

ajunn

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 526 個
工控威望: 691 點
下載積分: 1681 分
在線時間: 1043(小時)
注冊時間: 2008-11-05
最后登錄: 2025-08-03
查看ajunn的主題 / 回貼

4樓發表于: 2022-03-02 19:39

只看該作者 | 小中大

這種用法以前很常見，PLC的輸出點接時間繼電器的線圈，時間繼電器的延時觸點接PLC的輸入點，實現延時時間可調
需要面板安裝類型的時間繼電器，臺灣的松菱，仕研，安良等都有這種類型

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4859 個
工控威望: 8286 點
下載積分: 18141 分
在線時間: 3398(小時)
注冊時間: 2016-10-31
最后登錄: 2025-08-02
查看夢雨天涯的主題 / 回貼

5樓發表于: 2022-03-02 23:13

只看該作者 | 小中大

三菱3S和3G自帶一個十字旋鈕，你可以搞成延時時間

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群462042464

還在奔跑中

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 41 個
工控威望: 203 點
下載積分: 395 分
在線時間: 35(小時)
注冊時間: 2021-08-26
最后登錄: 2025-07-06
查看還在奔跑中的主題 / 回貼

6樓發表于: 2022-03-07 08:54

只看該作者 | 小中大

謝謝各位大佬的指導，已經搞好啦
