三菱plc fx3g含以下功能 兩個伺服電機控制兩個軸：
兩個獨立控制軸，每個軸有原點光電傳感器
固定轉速和固定距離運動
四個固定位置點分別時電機（圈數a=100,圈數b=300,圈數c=200 ,圈數d=50)
可調停止時間
觸摸屏控制界面(啟動、停止、復位、參數設置)
自動循環運行模式
I/O分配表
輸入
X0: 軸1原點傳感器
X1: 軸2原點傳感器
X2: 啟動按鈕
X3: 停止按鈕
輸出
Y0: 軸1正轉
Y1: 軸1反轉
Y2: 軸2正轉
Y3: 軸2反轉
Y4: 氣泵控制
Y5: 運行指示燈
數據寄存器分配
D0: 軸1轉速設定值
D1: 軸2轉速設定值
D2: 固定點a1位置(軸1)
D3: 固定點a2位置(軸2)
D4: 固定點b1位置(軸1)
D5: 固定點b2位置(軸2)
D6: 固定點c1位置(軸1)
D7: 固定點c2位置(軸2)
D8: 固定點d1位置(軸1)
D9: 固定點d2位置(軸2)
D10: 固定點a1停止時間
D11: 固定點b1停止時間
D12: 固定點c1停止時間
D13: 固定點d1停止時間
D14: 固定點a2停止時間
D15: 固定點b2停止時間
D16: 固定點c2停止時間
D17: 固定點d2停止時間
D20: 軸1當前位置
D21: 軸2當前位置
D30: 軸1最大速度
D31: 軸2最大速度

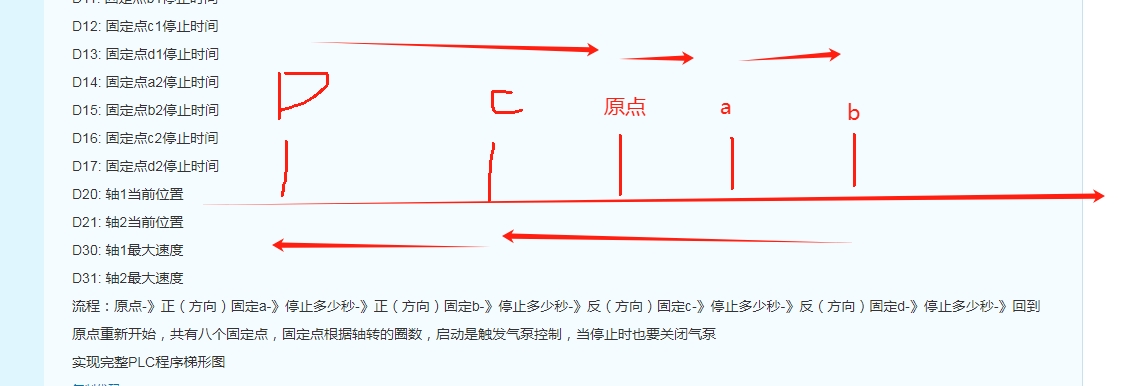

流程：原點-》正（方向）固定a-》停止多少秒-》正（方向）固定b-》停止多少秒-》反（方向）固定c-》停止多少秒-》反（方向）固定d-》停止多少秒-》回到原點重新開始，共有八個固定點，固定點根據軸轉的圈數，啟動是觸發氣泵控制，當停止時也要關閉氣泵
實現完整PLC程序梯形圖

復制代碼 |----[ M8002 ]-------------------------------( M0 ) 初始化脈沖 | |----[ M0 ]----------------------------------[ MOV K100 D2 ] 初始化固定點位置 |                                            [ MOV K300 D4 ] |                                            [ MOV K200 D6 ] |                                            [ MOV K50 D8 ] |                                            [ MOV K100 D3 ] |                                            [ MOV K300 D5 ] |                                            [ MOV K200 D7 ] |                                            [ MOV K50 D9 ] |                                            [ MOV K500 D30 ] 設置軸1最大速度 |                                            [ MOV K500 D31 ] 設置軸2最大速度 | |----[ X2 ]----[ M10 ]-----------------------( M10 ) 啟動按鈕 |     |     | |     |----[ X3 ]----------------------------( M10 ) 停止按鈕 | |----[ M10 ]----------------------------------( M20 ) 運行標志 |                                            ( Y5 ) 運行指示燈 | |----[ M20 ]----[ M100 ]----------------------[ SET M101 ] 啟動原點回歸 | |----[ M101 ]---------------------------------[ PLSY D30 K0 Y0 ] 軸1原點回歸 |----[ X0 ]-----------------------------------[ RST M101 ] |                                            [ SET M102 ] | |----[ M102 ]---------------------------------[ PLSY D31 K0 Y2 ] 軸2原點回歸 |----[ X1 ]-----------------------------------[ RST M102 ] |                                            [ ZRST D20 D21 ] 當前位置清零 |                                            [ SET M103 ] | |----[ M103 ]---------------------------------( Y4 ) 啟動氣泵 |                                            [ SET M104 ] | |----[ M104 ]---------------------------------[ DRVI D2 D0 Y0 Y10 ] 軸1移動到a1 |----[ M8029 ]--[ M104 ]----------------------[ RST M104 ] |                                            [ MOV D2 D20 ] 更新當前位置 |                                            [ SET M105 ] | |----[ M105 ]---------------------------------[ DRVI D3 D1 Y2 Y11] 軸2移動到a2 |----[ M8029 ]--[ M105 ]----------------------[ RST M105 ] |                                            [ MOV D3 D21 ] |                                            （OUT T0 D10 ] 啟動a點定時 |                                            [ SET M106 ] | |----[ M106 ]----[ T0 ]-----------------------[ RST M106 ] |                                            [ SET M107 ] | |----[ M107 ]---------------------------------[ DRVI D4 D0 Y0 Y10] 軸1移動到b1 |----[ M8029 ]--[ M107 ]----------------------[ RST M107 ] |                                            [ MOV D4 D20 ] |                                            [ SET M108 ] | |----[ M108 ]---------------------------------[ DRVI D5 D1 Y2 Y11 ] 軸2移動到b2 |----[ M8029 ]--[ M108 ]----------------------[ RST M108 ] |                                            [ MOV D5 D21 ] |                                            （OUT  T1 D11 ） 啟動b點定時 |                                            [ SET M109 ] | |----[ M109 ]----[ T1 ]-----------------------[ RST M109 ] |                                            [ SET M110 ] | |----[ M110 ]---------------------------------[ DRVI D6 D0 Y1 Y10 ] 軸1反轉到c1 |----[ M8029 ]--[ M110 ]----------------------[ RST M110 ] |                                            [ MOV D6 D20 ] |                                            [ SET M111 ] | |----[ M111 ]---------------------------------[ DRVI D7 D1 Y3 Y12 ] 軸2反轉到c2 |----[ M8029 ]--[ M111 ]----------------------[ RST M111 ] |                                            [ MOV D7 D21 ] |                                            （T2 D12 ]）啟動c點定時 |                                            [ SET M112 ] | |----[ M112 ]----[ T2 ]-----------------------[ RST M112 ] |                                            [ SET M113 ] | |----[ M113 ]---------------------------------[ DRVI D8 D0 Y1 Y10 ] 軸1反轉到d1 |----[ M8029 ]--[ M113 ]----------------------[ RST M113 ] |                                            [ MOV D8 D20 ] |                                            [ SET M114 ] | |----[ M114 ]---------------------------------[ DRVI D9 D1 Y3 Y12 ] 軸2反轉到d2 |----[ M8029 ]--[ M114 ]----------------------[ RST M114 ] |                                            [ MOV D9 D21 ] |                                            （ OUT  T3 D13 ） 啟動d點定時 |                                            [ SET M115 ] | |----[ M115 ]----[ T3 ]-----------------------[ RST M115 ] |                                            [ RST Y4 ] 關閉氣泵 |                                            [ SET M101 ] 循環運行 | |----[ X3 ]-----------------------------------[ RST M20 ] 停止按鈕 |                                            [ RST Y4 ] |                                            [ ZRST M100 M115 ] 復位所有狀態

一大堆程序我不看，但是我需要警告你，脈沖相關的位置，頻率都要用32位偶數的，防止你自己出錯。第2個就是直線模式伺服需要前后極限的，沒有就會撞機

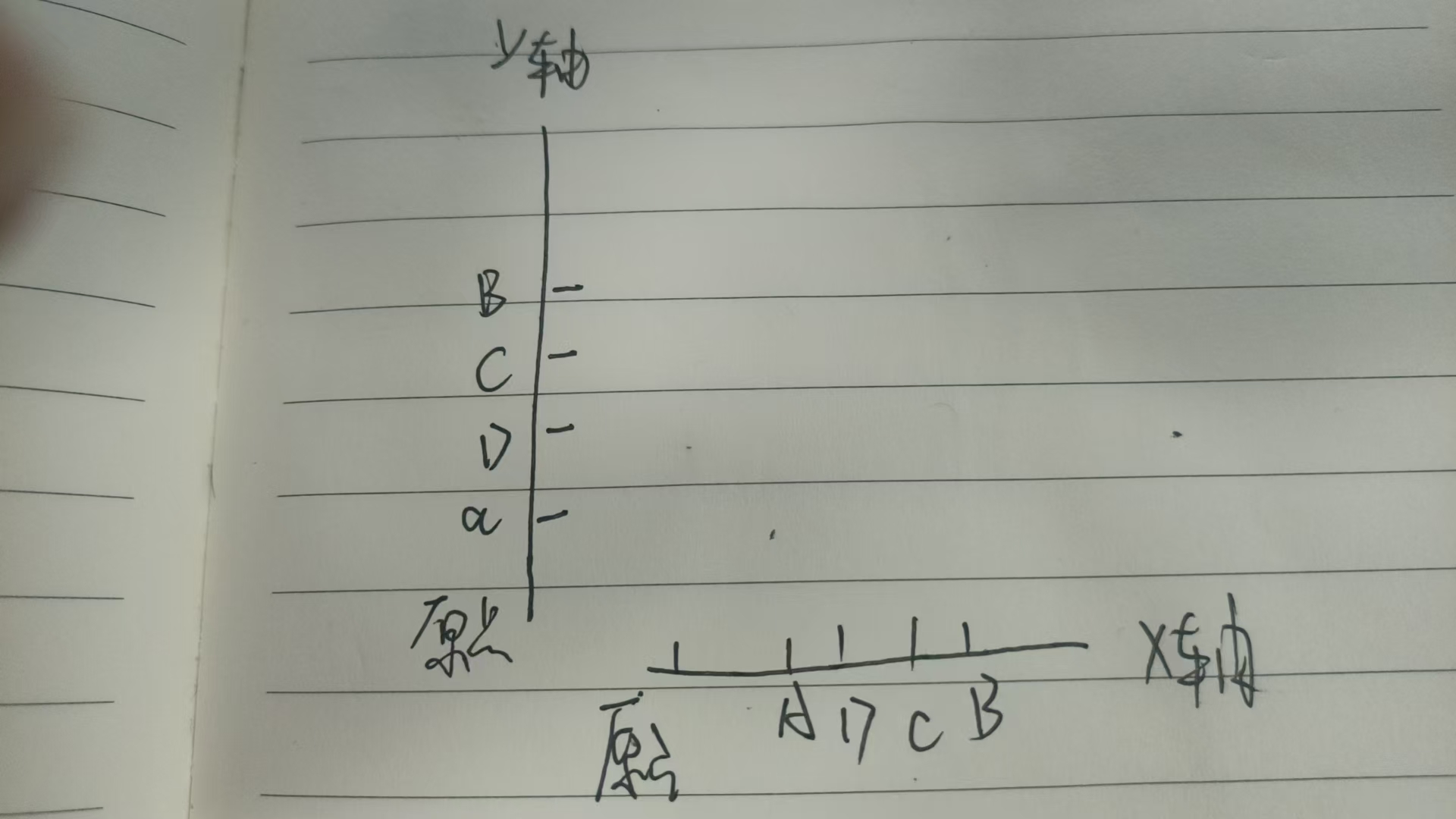

三菱系的脈沖一般是Y0，Y1，Y2，方向是Y4，Y5，Y6。還有就是你說8個點，我怎么數了都是4個點的，難道你a軸到a1，然后到b軸到a2？？？還是a全部動作完成，然后猜到b也跟著動作一遍？？？？還是兩個軸同時動，但是不分誰先到達(非直線)？還是ab同時到達（走直線）?

三菱 Y0 Y1 Y2 最好不要亂用 這幾個要考慮到要做軸的脈沖

滿滿的AI味

引用

引用樓主wangfuchi于2025-05-09 17:55發表的 各位大佬，幫幫忙看看寫的梯形圖對嗎？FX3g 兩個伺服電機控制兩個軸運動， :
三菱plc fx3g含以下功能 兩個伺服電機控制兩個軸：
兩個獨立控制軸，每個軸有原點光電傳感器
固定轉速和固定距離運動
四個固定位置點分別時電機（圈數a=100,圈數b=300,圈數c=200 ,圈數d=50)
可調停止時間
.......

怎么看著有點像DeepSeeK寫的程序？

不是像，就是AI寫的 正常人寫不出這種

不明白也學習一下。

看著像AI 寫的程序，最好還是自己寫一下。首先你肯定要理解硬件原理，脈沖口和方向，我在看你這脈沖口都用在方向上了，根本沒明白原理啊。

引用

引用第7樓新手學習中于2025-05-15 10:13發表的 Re:各位大佬，幫幫忙看看寫的梯形圖對嗎？FX3g 兩個伺服電機控制兩個軸 .. :
看著像AI 寫的程序，最好還是自己寫一下。首先你肯定要理解硬件原理，脈沖口和方向，我在看你這脈沖口都用在方向上了，根本沒明白原理啊。

如果信號夠的話，方向是可以接在任意輸出口上的。

近幾年，要三、四年級的小學生學編程，本人覺得有點搞笑，不要說硬件知識沒有，就是二進制、八進制、十六進制都沒有搞懂，學來何用。關鍵是到了初中，學習壓力大，之前學的就全部忘記了。

高速脈沖口在定位指令中是不能亂用的，所有PLC品牌都有規定哪幾個口是高速脈沖輸出用，有些PLC連方向輸出口都是系統定義好與脈沖口搭配的（如松下FP-XH系列 ）！
[ DRVI D4 D0 Y0 Y1 ] 軸1移動到b1,[ DRVI D6 D0 Y1 Y0 ] 軸1反轉到c1？
誰教你正反轉通過更換指令中脈沖輸出口與方向輸出口的位置實現？

LD M8002    OUT M0
LD M0 ,,,,,,,,,,,,,,,,,,,,,,,
一般人是想不出的
