工控人家園 三菱工控論壇 三菱PLC的A/D，D/A模塊問題

«
1
2
»
Pages: 1/2 Go

tjdsllq

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看tjdsllq的主題 / 回貼

樓主發表于: 2008-03-12 16:40

只看樓主 | 小中大

三菱PLC的A/D，D/A模塊占用的I/O點數是8點，這個怎么知道的？性能表上直接寫了出來
是哪8個點？

yangjunhua

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看yangjunhua的主題 / 回貼

1樓發表于: 2008-03-12 16:46

只看該作者 | 小中大

這些點都在相應的AD或da模塊上呀，上面不是有嗎？各有4個通道。如u1+,i1+,com u2+.......

tjdsllq

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看tjdsllq的主題 / 回貼

2樓發表于: 2008-03-12 16:53

只看該作者 | 小中大

不對吧，這樣的話2AD只有6點（U1+I1+COM，U2+I2+COM），4AD就有12點了
所有的性能表上都寫得是I/O占用8點
應該不是指通道占用的點數，而是其它什么

taipi-k

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1015 個
工控威望: 460 點
下載積分: 1731 分
在線時間: 70(小時)
注冊時間: 2007-09-08
最后登錄: 2024-01-05
查看taipi-k的主題 / 回貼

3樓發表于: 2008-03-12 20:44

只看該作者 | 小中大

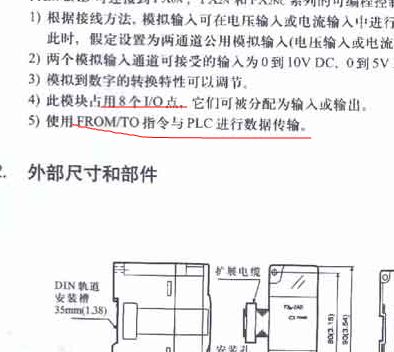

圖片：

8個I /o是指占用內存量來說的

┏^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ*^^★*^ǒ┓
┃╭の╮┏┯┓┏┯┓ ┏┯┓┏┯┓┏┯┓ ╭の╮┃＊
┃ ╲╱ 工┠控Lǒ の人の家┨┠園┨ ╲╱　┃＊
┃┗戀┛┗┷┛┗┷┛ ┗┷┛ ┗┷┛┗┷┛┗戀┛┃＊
┗^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ^★★*^ǒ┛

jiyouwang

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1138 個
工控威望: 693 點
下載積分: 1895 分
在線時間: 626(小時)
注冊時間: 2007-10-10
最后登錄: 2024-12-21
查看jiyouwang的主題 / 回貼

4樓發表于: 2008-03-12 21:24

只看該作者 | 小中大

學習了

xuyongli_220

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xuyongli_220的主題 / 回貼

5樓發表于: 2008-03-15 14:49

只看該作者 | 小中大

搞不太懂�。�

xuyongli_220

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xuyongli_220的主題 / 回貼

6樓發表于: 2008-03-15 14:51

只看該作者 | 小中大

迷糊了！

jemshebei

學徒

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 86 個
工控威望: 204 點
下載積分: 454 分
在線時間: 15(小時)
注冊時間: 2007-10-24
最后登錄: 2025-07-25
查看jemshebei的主題 / 回貼

7樓發表于: 2008-03-15 15:49

只看該作者 | 小中大

yubing

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看yubing的主題 / 回貼

8樓發表于: 2008-03-16 18:56

只看該作者 | 小中大

其實就是占PLC的IO點數。

970221

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 100 個
工控威望: 212 點
下載積分: 677 分
在線時間: 32(小時)
注冊時間: 2008-03-14
最后登錄: 2022-07-06
查看970221的主題 / 回貼

9樓發表于: 2008-03-16 21:18

只看該作者 | 小中大

不大懂！

一天賊忙

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 476 個
工控威望: 433 點
下載積分: 6292 分
在線時間: 41(小時)
注冊時間: 2007-11-15
最后登錄: 2025-07-02
查看一天賊忙的主題 / 回貼

10樓發表于: 2008-03-18 16:08

只看該作者 | 小中大

說明書上所寫“模塊占用8個點，可分配為輸入或輸出”，不是具體指定分配X或Y，而是‘占用’。
FX2N最大輸入輸出點數為256，例如，掛上4個此模塊，那plc能夠擴展的最大輸入輸出點數就應為256－32＝224個。
以上為對說明書的理解，沒實際接過這沒多點的。

混灌水區的！

baoshizhi

級別: VIP會員

發送短信
加為好友

精華主題: 1 篇
發帖數量: 522 個
工控威望: 529 點
下載積分: 2230 分
在線時間: 201(小時)
注冊時間: 2006-08-21
最后登錄: 2014-07-20
查看baoshizhi的主題 / 回貼

11樓發表于: 2008-03-18 16:20

只看該作者 | 小中大

對的。
如掛上4個AD或DA模塊，那plc能夠再擴展的最大輸入輸出點數就應為256－32＝224個。

«
