工控人家園 三菱工控論壇 FX2N與編碼器怎么實現位置控制？

«
1
2
»
Pages: 1/2 Go

niyouyijian

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看niyouyijian的主題 / 回貼

樓主發表于: 2010-03-25 16:51

只看樓主 | 小中大

元器件：PLC一臺，旋轉編碼器一只。電機一臺
用PLC+編碼器控制升降機的上下，高度有編碼器的采樣給
控制要求：上升到設置值時開始下降，下降到設置值時開始上升，一直這樣循環。

不知道這個程序怎么做，請高手指點一下！
或是有相近的程序供參考也可，不盡感謝.....

50101212

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看50101212的主題 / 回貼

1樓發表于: 2010-03-26 09:21

只看該作者 | 小中大

用比較指令啊，呵呵，把反饋值跟設置值比較

laihxh

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看laihxh的主題 / 回貼

2樓發表于: 2010-03-26 11:36

只看該作者 | 小中大

去看下 FX手冊內置高數計數器就知道怎么做了

niyouyijian

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看niyouyijian的主題 / 回貼

3樓發表于: 2010-04-19 22:58

只看該作者 | 小中大

引用
引用第1樓50101212于2010-03-26 09:21發表的 :
用比較指令啊，呵呵，把反饋值跟設置值比較

能不能用算術四則運算控制呢？

niyouyijian

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看niyouyijian的主題 / 回貼

4樓發表于: 2010-04-19 23:01

只看該作者 | 小中大

引用
引用第2樓laihxh于2010-03-26 11:36發表的 :
去看下 FX手冊內置高數計數器就知道怎么做了

看過了，不是太明白才向各位請教！！！

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5292 個
工控威望: 7518 點
下載積分: 161690 分
在線時間: 3240(小時)
注冊時間: 2007-11-21
最后登錄: 2025-08-08
查看sjm213的主題 / 回貼

5樓發表于: 2010-04-20 09:19

只看該作者 | 小中大

如1樓所說用比較就可以了。
我覺得這個控制的難點在于把當前位置讀出來，而不是控制上升下降的動作。
你說的四則運算是個什么想法？

niyouyijian

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看niyouyijian的主題 / 回貼

6樓發表于: 2010-04-26 08:46

只看該作者 | 小中大

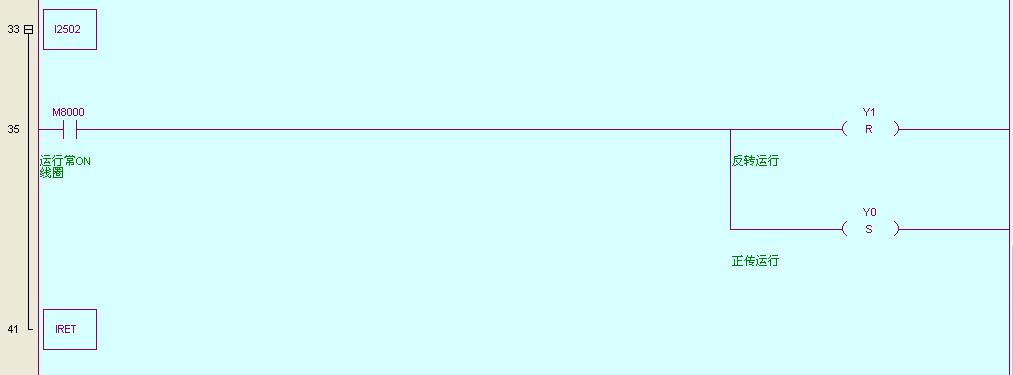

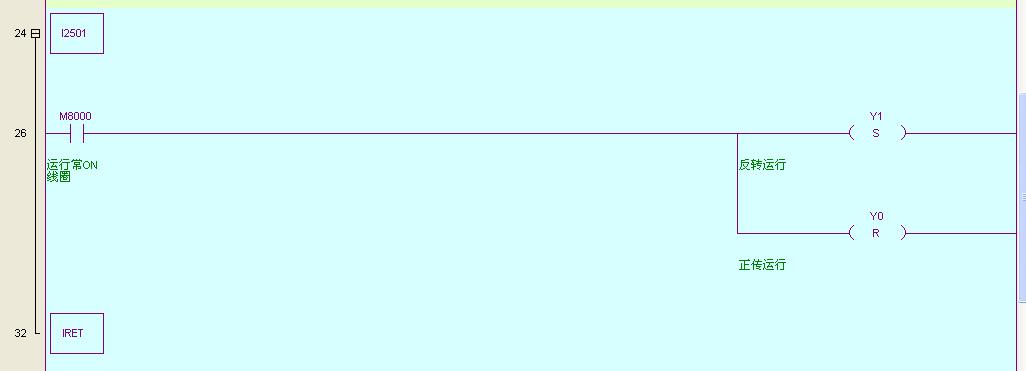

圖片：

自己用信捷PLC試著做了一個，請高手指正！！

[ 此帖被niyouyijian在2010-04-26 08:52重新編輯 ]

niyouyijian

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看niyouyijian的主題 / 回貼

7樓發表于: 2010-04-26 08:49

只看該作者 | 小中大

請大家看看

wuji001

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 225 個
工控威望: 394 點
下載積分: 501 分
在線時間: 118(小時)
注冊時間: 2009-12-18
最后登錄: 2023-06-06
查看wuji001的主題 / 回貼

8樓發表于: 2010-05-24 09:54

只看該作者 | 小中大

把編碼器接到xo x1上 plc直接可以用高數計數器計數了然后設定值比較下就好了‘

vancouva

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 222 個
工控威望: 397 點
下載積分: 4530 分
在線時間: 143(小時)
注冊時間: 2007-04-10
最后登錄: 2025-08-03
查看vancouva的主題 / 回貼

9樓發表于: 2010-05-24 20:40

只看該作者 | 小中大

向5樓學習

fkuewfg2gu

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 22 個
工控威望: 98 點
下載積分: 554 分
在線時間: 5(小時)
注冊時間: 2010-05-22
最后登錄: 2016-04-15
查看fkuewfg2gu的主題 / 回貼

10樓發表于: 2010-05-25 00:09

只看該作者 | 小中大

用相對位置指令和絕對位置指令

fkuewfg2gu

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 22 個
工控威望: 98 點
下載積分: 554 分
在線時間: 5(小時)
注冊時間: 2010-05-22
最后登錄: 2016-04-15
查看fkuewfg2gu的主題 / 回貼

11樓發表于: 2010-05-25 00:16

只看該作者 | 小中大

用DRVI和DRVA就好了。

«
