工控人家園 歐姆龍工控論壇 求助！歐姆龍PLC 梯形圖

«
1
2
»
Pages: 1/2 Go

gsb

安靜一點，淡然一點，沉穩一點，隨意一點。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 117 個
工控威望: 233 點
下載積分: 30320 分
在線時間: 127(小時)
注冊時間: 2011-01-04
最后登錄: 2022-06-26
查看gsb的主題 / 回貼

樓主發表于: 2018-07-06 08:04

只看樓主 | 小中大

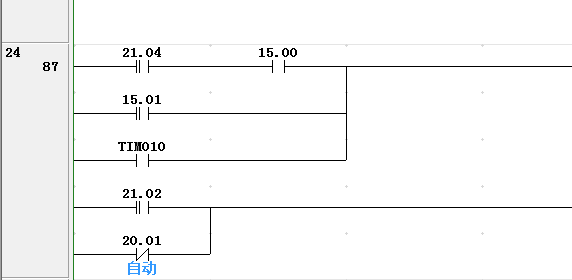

圖片：

剛學習歐姆龍PLC
梯形圖中
21.04
15.01
21.02
這個符號是什么意思？
謝謝

白蘿卜大白菜

To be a better man.

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 229 個
工控威望: 2438 點
下載積分: 3201 分
在線時間: 140(小時)
注冊時間: 2018-01-03
最后登錄: 2025-08-06
查看白蘿卜大白菜的主題 / 回貼

1樓發表于: 2018-07-06 08:10

只看該作者 | 小中大

輸入點，21.04：21通道第4位

有文化學習的筆記本，
鋼筆，鉛筆，文具盒，
姑娘喜歡的小花布，小伙扎的線圍脖。
穿著個球鞋跑地快，打球賽跑不怕磨。
秋衣秋褲號頭多，又可身來，又暖和。

wo0712

想飛的鳥，不放棄總能翱翔

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 253 個
工控威望: 461 點
下載積分: 7521 分
在線時間: 269(小時)
注冊時間: 2015-04-29
最后登錄: 2025-08-03
查看wo0712的主題 / 回貼

2樓發表于: 2018-07-06 08:12

只看該作者 | 小中大

I/O 輸入輸出
PLC硬件有分配是就相當于X，Y
PLC硬件沒有分配相當于中間繼電器

xwlxwl306

努力奮斗

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 274 個
工控威望: 5286 點
下載積分: 131823 分
在線時間: 4155(小時)
注冊時間: 2010-08-03
最后登錄: 2025-08-05
查看xwlxwl306的主題 / 回貼

3樓發表于: 2018-07-06 08:15

只看該作者 | 小中大

上升沿觸發，在條件成立是ON一次

ronny.0921

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 18 個
工控威望: 1061 點
下載積分: 703 分
在線時間: 65(小時)
注冊時間: 2018-01-03
最后登錄: 2025-03-26
查看ronny.0921的主題 / 回貼

4樓發表于: 2018-07-06 08:17

只看該作者 | 小中大

上微分=│↑│

michael.guan

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 196 個
工控威望: 347 點
下載積分: 593 分
在線時間: 69(小時)
注冊時間: 2018-03-23
最后登錄: 2025-05-15
查看michael.guan的主題 / 回貼

5樓發表于: 2018-07-06 08:18

只看該作者 | 小中大

是上升沿觸發，你仔細查程序的話，應該能查到這3個點的輸出，用的是DIFU（上升沿輸出）指令輸出的，相當于我們現在常用的|↑| （LDP或@LD）指令。

愛心先生

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 30 個
工控威望: 122 點
下載積分: 3757 分
在線時間: 73(小時)
注冊時間: 2018-01-04
最后登錄: 2025-07-23
查看愛心先生的主題 / 回貼

6樓發表于: 2018-07-06 08:19

只看該作者 | 小中大

沒見過這一版的歐姆龍軟件，是老版本嗎？

leixiaogang

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 38 個
工控威望: 159 點
下載積分: 496 分
在線時間: 36(小時)
注冊時間: 2011-11-16
最后登錄: 2021-05-12
查看leixiaogang的主題 / 回貼

7樓發表于: 2018-07-06 11:39

只看該作者 | 小中大

學習下

gsb

安靜一點，淡然一點，沉穩一點，隨意一點。

級別: 略有小成

發送短信
加為好友

8樓發表于: 2018-07-06 22:02

只看該作者 | 小中大

謝謝各位的認真回復！！
搞明白了。聯系梯形圖上下結構就明白了

hpl1111

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 221 個
工控威望: 383 點
下載積分: 666 分
在線時間: 55(小時)
注冊時間: 2009-01-10
最后登錄: 2025-04-08
查看hpl1111的主題 / 回貼

9樓發表于: 2018-07-07 14:11

只看該作者 | 小中大

什么版本的，確實乖乖的

汪傳福

苦逼的工控人！非標機械設計開發！！電話13689531809

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 626 個
工控威望: 2514 點
下載積分: 704 分
在線時間: 168(小時)
注冊時間: 2017-03-24
最后登錄: 2024-01-13
查看汪傳福的主題 / 回貼

10樓發表于: 2018-07-08 18:13

只看該作者 | 小中大

學習學習

nightblueblu

道阻且長，窮且益堅。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1043 個
工控威望: 1866 點
下載積分: 299 分
在線時間: 1160(小時)
注冊時間: 2017-02-09
最后登錄: 2025-07-07
查看nightblueblu的主題 / 回貼

11樓發表于: 2018-07-12 10:00

只看該作者 | 小中大

軟件版本就是大家使用的版本放大了就是這效果
