工控人家園 西門子工控論壇 S7-200 224XP與歐姆龍編碼器組態的問題

felix779

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看felix779的主題 / 回貼

樓主發表于: 2011-09-02 15:52

只看樓主 | 小中大

圖片：

上面是我PLC的接線圖，根據這個接線，PLC的指示燈沒有任何反應，

[ 此帖被felix779在2011-09-02 15:58重新編輯 ]

felix779

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看felix779的主題 / 回貼

1樓發表于: 2011-09-02 15:59

只看該作者 | 小中大

請求幫助，此問題困擾數日

tongrun

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 104 個
工控威望: 206 點
下載積分: 832 分
在線時間: 97(小時)
注冊時間: 2009-12-12
最后登錄: 2017-05-18
查看tongrun的主題 / 回貼

2樓發表于: 2011-09-02 16:08

只看該作者 | 小中大

你的編碼器是不是NPNR的？

tongrun

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 104 個
工控威望: 206 點
下載積分: 832 分
在線時間: 97(小時)
注冊時間: 2009-12-12
最后登錄: 2017-05-18
查看tongrun的主題 / 回貼

3樓發表于: 2011-09-02 16:09

只看該作者 | 小中大

你的編碼器是不是NPN的？

felix779

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看felix779的主題 / 回貼

4樓發表于: 2011-09-02 16:57

只看該作者 | 小中大

是NPN的

tongrun

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 104 個
工控威望: 206 點
下載積分: 832 分
在線時間: 97(小時)
注冊時間: 2009-12-12
最后登錄: 2017-05-18
查看tongrun的主題 / 回貼

5樓發表于: 2011-09-02 16:59

只看該作者 | 小中大

把PLC的1M接+24V。

felix779

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看felix779的主題 / 回貼

6樓發表于: 2011-09-02 19:22

只看該作者 | 小中大

謝謝樓上的，果然好了還有一個問題想請教下，我的編碼器脈沖是2000P/R,那么我撥動一圈，則HCO讀數是多少才是正確的，我的只會0到5之間跳動，然后回到0.是這樣的嗎？

tongrun

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 104 個
工控威望: 206 點
下載積分: 832 分
在線時間: 97(小時)
注冊時間: 2009-12-12
最后登錄: 2017-05-18
查看tongrun的主題 / 回貼

7樓發表于: 2011-09-03 09:20

只看該作者 | 小中大

如果是雙相計數，要設成16#F8。詳細請看高速計數器指令。

felix779

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看felix779的主題 / 回貼

8樓發表于: 2011-09-05 15:18

只看該作者 | 小中大

我按照樓上的設成16#F8,但是HS0的讀數還是0-5這幾個數字在跳動，真是搞不明白了，我想轉一圈，HC0讀數為2000，轉二圈讀數為4000吧，這樣才對吧，是嗎？

felix779

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看felix779的主題 / 回貼

9樓發表于: 2011-09-05 20:43

只看該作者 | 小中大

頂下，請大俠們指點指點

felix779

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看felix779的主題 / 回貼

10樓發表于: 2011-09-06 13:49

只看該作者 | 小中大

怎么沒人回答啊，

tongrun

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 104 個
工控威望: 206 點
下載積分: 832 分
在線時間: 97(小時)
注冊時間: 2009-12-12
最后登錄: 2017-05-18
查看tongrun的主題 / 回貼

11樓發表于: 2011-09-06 17:04

只看該作者 | 小中大

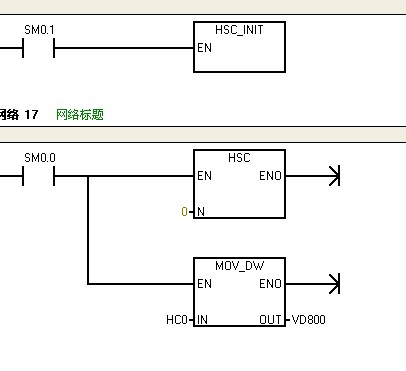

我用的是226進口的，不知道224XP的行不行。我沒用過224XP的。發個程序給你參考一下。

附件：

S7-200高速計數器的使用方法.rar (2 K) 下載次數:128
網站提示: 請不要用迅雷下載附件，容易出錯
