工控人家園 三菱工控論壇 編碼器怎樣和plc，連接。編碼器的幾根線都是輸出地電流還是電壓？

li758574669

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 74 個
工控威望: 178 點
下載積分: 692 分
在線時間: 24(小時)
注冊時間: 2010-10-14
最后登錄: 2015-11-13
查看li758574669的主題 / 回貼

樓主發表于: 2011-10-03 17:42

只看樓主 | 小中大

編碼器怎樣和plc，連接。編碼器的幾根線都是輸出地電流還是電壓？

yuliang928

先做人后做事

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 205 個
工控威望: 1325 點
下載積分: 2955 分
在線時間: 65(小時)
注冊時間: 2010-09-25
最后登錄: 2025-05-23
查看yuliang928的主題 / 回貼

1樓發表于: 2011-10-04 23:13

只看該作者 | 小中大

將編碼器的線接到 PLC上就行。有對應的顏色，這個要看產品說明了，編碼器品牌太多

luoyingdong

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 158 個
工控威望: 306 點
下載積分: 1203 分
在線時間: 103(小時)
注冊時間: 2011-06-27
最后登錄: 2025-05-07
查看luoyingdong的主題 / 回貼

2樓發表于: 2011-10-05 12:15

只看該作者 | 小中大

編碼器規格很多，一般都是電壓信號
TTL是5V
HTL是12V或24V
RS422輸出是雙極性A+=+5V的時候A-是-5V
SSC 一般用在絕對位置，要用對應的模塊
還有sin/cos +/-1V，也要用特殊模塊

Fred Lo

wu32u2

耐得住挫折的打磨，我們將迸發出比鉆石還璀璨的光芒——

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1121 個
工控威望: 1474 點
下載積分: 1772 分
在線時間: 994(小時)
注冊時間: 2010-03-01
最后登錄: 2025-04-28
查看wu32u2的主題 / 回貼

3樓發表于: 2011-10-06 09:17

只看該作者 | 小中大

以歐姆龍的一款編碼器為例子：棕色線接PLC24v,藍色線接com端。白色，黑色接X0，X1計數器用C251.好了。有干擾的話把屏蔽線接地～

成功的路上需要幫助

li758574669

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 74 個
工控威望: 178 點
下載積分: 692 分
在線時間: 24(小時)
注冊時間: 2010-10-14
最后登錄: 2015-11-13
查看li758574669的主題 / 回貼

4樓發表于: 2011-10-07 01:11

只看該作者 | 小中大

謝謝各位大俠學習了

luoyingdong

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 158 個
工控威望: 306 點
下載積分: 1203 分
在線時間: 103(小時)
注冊時間: 2011-06-27
最后登錄: 2025-05-07
查看luoyingdong的主題 / 回貼

5樓發表于: 2011-10-07 07:54

只看該作者 | 小中大

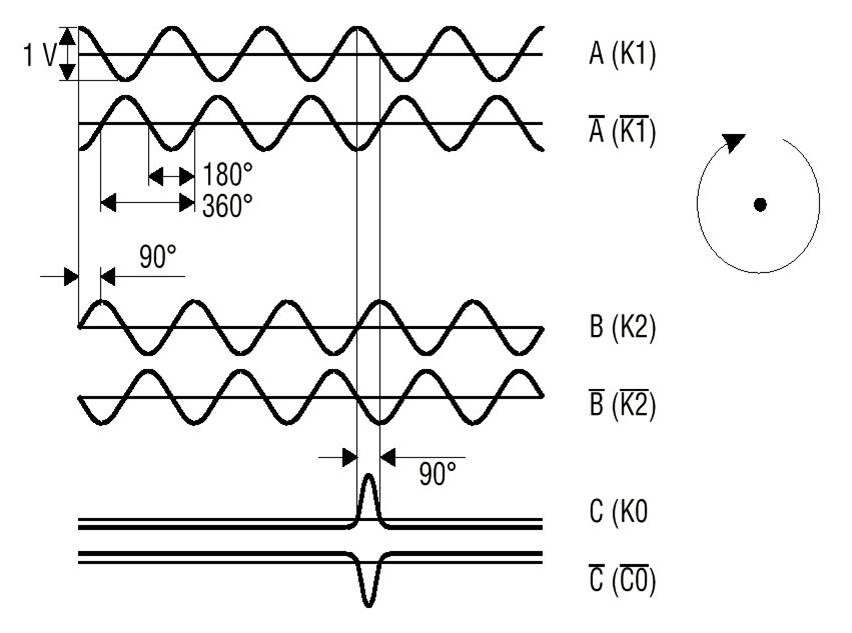

有時序圖，請參考

Fred Lo

jhxjb67

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 131 個
工控威望: 238 點
下載積分: 18675 分
在線時間: 96(小時)
注冊時間: 2010-10-28
最后登錄: 2013-12-17
查看jhxjb67的主題 / 回貼

6樓發表于: 2011-10-07 08:15

只看該作者 | 小中大

高低電平信號

建筑人生

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 422 個
工控威望: 350 點
下載積分: 486 分
在線時間: 53(小時)
注冊時間: 2008-06-03
最后登錄: 2020-04-27
查看建筑人生的主題 / 回貼

7樓發表于: 2011-10-07 09:01

只看該作者 | 小中大

品牌太多了，要看說明書才行。想3樓說的就很不錯！！
