工控人家園 綜合討論 各位師傅幫幫忙,幫我看看有那些要改進的,指點我一下

羅文

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 31 個
工控威望: 162 點
下載積分: 1048 分
在線時間: 79(小時)
注冊時間: 2011-09-11
最后登錄: 2020-09-15
查看羅文的主題 / 回貼

樓主發表于: 2013-05-31 11:59

只看樓主 | 小中大

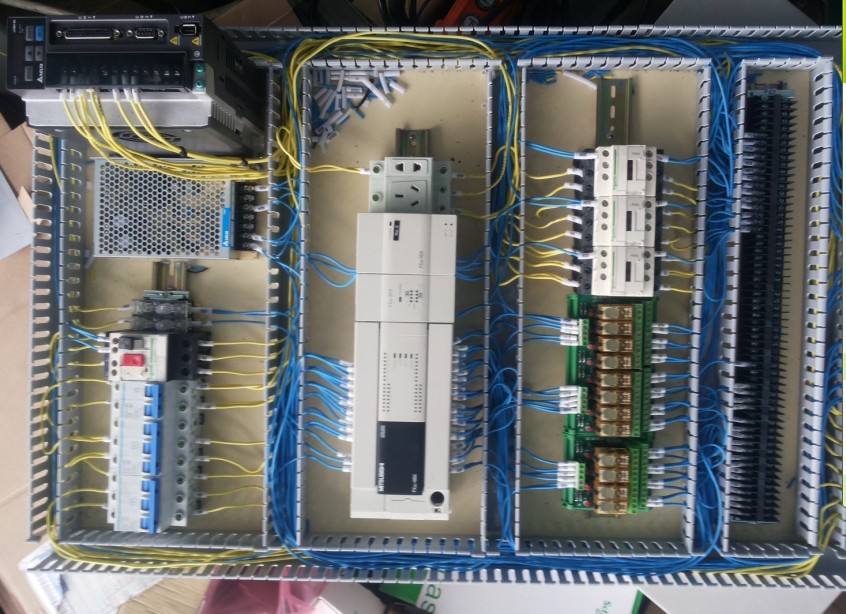

各位師傅好,這兩塊電控板是我第一次接的線,不知道有那些地方的不足,那些需要改進,還指各位有經驗的師傅指點一下,謝謝

lzzqh8

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 264 個
工控威望: 429 點
下載積分: 69409 分
在線時間: 265(小時)
注冊時間: 2011-05-25
最后登錄: 2025-07-12
查看lzzqh8的主題 / 回貼

1樓發表于: 2013-05-31 12:04

只看該作者 | 小中大

圖放倒了，看著別扭

wang324521

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 196 個
工控威望: 496 點
下載積分: 6214 分
在線時間: 76(小時)
注冊時間: 2012-09-11
最后登錄: 2025-06-18
查看wang324521的主題 / 回貼

2樓發表于: 2013-05-31 13:14

只看該作者 | 小中大

地線還未接上呢

樓主留言：

呵,我剛來這廠,他們從來不用地線

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2867 個
工控威望: 3639 點
下載積分: 3562 分
在線時間: 3828(小時)
注冊時間: 2007-11-04
最后登錄: 2025-08-10
查看tingfenghu的主題 / 回貼

3樓發表于: 2013-05-31 13:31

只看該作者 | 小中大

接觸器和黃色那一堆（看樣子像中間繼電器）是不是不要放在一起？插座好像覺得和斷路路放在一起是不是好一點？那個看起來像伺服驅動器和PLC放在一起會不會更好呢？

樓主留言：

謝謝師傅提醒下次改進!

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

木木2012

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 293 個
工控威望: 2167 點
下載積分: 31796 分
在線時間: 830(小時)
注冊時間: 2012-12-04
最后登錄: 2025-03-14
查看木木2012的主題 / 回貼

4樓發表于: 2013-05-31 13:40

只看該作者 | 小中大

線的顏色最好區分一下，火線用什么顏色線徑多大，零線用什么顏色，還有24V、0V等等

樓主留言：

由于是小公司,也就這二種線,色彩方面也不敢在多想了,謝謝你的提醒.

xudesai

機器人項目

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 89 個
工控威望: 226 點
下載積分: 573 分
在線時間: 179(小時)
注冊時間: 2013-05-09
最后登錄: 2025-01-22
查看xudesai的主題 / 回貼

5樓發表于: 2013-05-31 13:46

只看該作者 | 小中大

還是可以的吧！

樓主留言：

謝謝,我剛剛接第一次,希望以后更好.

jun888006

我年輕需要你指點但不需要你指指點點

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 441 個
工控威望: 2982 點
下載積分: 1841 分
在線時間: 279(小時)
注冊時間: 2011-03-17
最后登錄: 2024-04-01
查看jun888006的主題 / 回貼

6樓發表于: 2013-05-31 14:49

只看該作者 | 小中大

第一次接線的話這樣已經很可以了邊框的那4根線槽下次切45度角那樣會好看點

樓主留言：

原來邊框切成45度好看啊,那我下次改進一下,謝謝師傅

電氣交流群：107855191

愛不離

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 169 個
工控威望: 351 點
下載積分: 952 分
在線時間: 81(小時)
注冊時間: 2012-11-07
最后登錄: 2018-08-12
查看愛不離的主題 / 回貼

7樓發表于: 2013-05-31 16:26

只看該作者 | 小中大

那個看起來像是穩壓電源的是否可以和插座換個位置

樓主留言：

嗯,看著好像是可以換一下位置,由于第一次接線,對布局還不太熟,改進一下.

工控梟雄

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 136 點
下載積分: 612 分
在線時間: 7(小時)
注冊時間: 2013-05-19
最后登錄: 2017-06-03
查看工控梟雄的主題 / 回貼

8樓發表于: 2013-05-31 16:30

只看該作者 | 小中大

需要改進的方向是由接線人員變為設計人員。

樓主留言：

我也在努力由接線,變為設計了\謝謝師傅.

liuliangdt

liuliangdt

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 443 個
工控威望: 682 點
下載積分: 66148 分
在線時間: 993(小時)
注冊時間: 2010-09-05
最后登錄: 2025-08-09
查看liuliangdt的主題 / 回貼

9樓發表于: 2013-05-31 18:25

只看該作者 | 小中大

引用
引用第6樓jun888006于2013-05-31 14:49發表的 :
第一次接線的話這樣已經很可以了邊框的那4根線槽下次切45度角那樣會好看點

蓋好后就看不到了
蓋子上切就可以了吧？

樓主留言：

謝謝

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8309 個
工控威望: 10443 點
下載積分: 21249 分
在線時間: 3117(小時)
注冊時間: 2007-03-01
最后登錄: 2025-08-08
查看guochunyi的主題 / 回貼

10樓發表于: 2013-06-01 07:33

只看該作者 | 小中大

第一次做到這樣，已經很不錯了，說明已經思考和認真的去做了。
有好多經驗，是慢慢積累的。

就是你的圖片，可以治療或者導致歪脖子。

樓主留言：

謝謝!下次照片拍好點,

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

wul2.4g

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1969 個
工控威望: 2167 點
下載積分: 48643 分
在線時間: 560(小時)
注冊時間: 2009-07-30
最后登錄: 2025-08-07
查看wul2.4g的主題 / 回貼

11樓發表于: 2013-06-01 10:24

只看該作者 | 小中大

關于線的顏色沒問題,日企的柜子都要這樣配的.但不你是按什么標準做的,如是出口日本的話,要R 形端子的.驅動器和開關電源放下面好一點,不過只是個人見解!!

樓主留言：

都是一些國內的非標設備,所以照著設計人員圖做的,打號碼也是!
