工控人家園 綜合討論 剛畫了二次原理圖，求指點

jd2010

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 58 個
工控威望: 247 點
下載積分: 798 分
在線時間: 36(小時)
注冊時間: 2010-12-12
最后登錄: 2015-01-03
查看jd2010的主題 / 回貼

樓主發表于: 2013-07-08 20:46

只看樓主 | 小中大

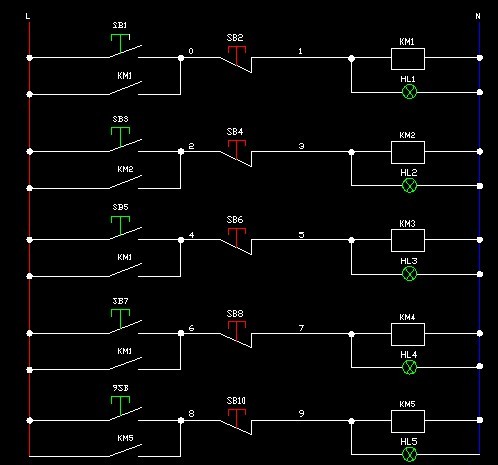

圖片：

呵呵小弟是新手，畫了個二次原理圖，但是別人說我的圖不太規范，請哪個前輩幫我指點一下吧，看看哪些地方不對。謝謝，見圖。

雪峰

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 200 個
工控威望: 5653 點
下載積分: 73642 分
在線時間: 344(小時)
注冊時間: 2011-08-30
最后登錄: 2025-08-08
查看雪峰的主題 / 回貼

1樓發表于: 2013-07-08 20:52

只看該作者 | 小中大

指示燈應該是由KM的輔助觸點控制。

注冊中心

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 240 個
工控威望: 12113 點
下載積分: 17575 分
在線時間: 261(小時)
注冊時間: 2009-05-06
最后登錄: 2025-03-24
查看注冊中心的主題 / 回貼

2樓發表于: 2013-07-08 21:03

只看該作者 | 小中大

拋開原理圖的邏輯關系不談，要說不規范的話，KM線圈一般是豎著畫，而不是橫著。

410627175

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 197 個
工控威望: 342 點
下載積分: 11084 分
在線時間: 261(小時)
注冊時間: 2012-05-13
最后登錄: 2024-12-13
查看410627175的主題 / 回貼

3樓發表于: 2013-07-08 22:07

只看該作者 | 小中大

可以了兄弟，個人習慣不同，你這個可以的

yu655792

多行動，夢想就不遠

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 147 個
工控威望: 268 點
下載積分: 21381 分
在線時間: 436(小時)
注冊時間: 2012-09-25
最后登錄: 2025-07-18
查看yu655792的主題 / 回貼

4樓發表于: 2013-07-08 22:34

只看該作者 | 小中大

要求不嚴格的這樣算不錯了

pcp356

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 49 個
工控威望: 148 點
下載積分: 708 分
在線時間: 43(小時)
注冊時間: 2010-12-30
最后登錄: 2025-04-20
查看pcp356的主題 / 回貼

5樓發表于: 2013-07-08 22:56

只看該作者 | 小中大

第一眼看到幾個問題:
1. 9SB 改為 SB9
2.SB5下面的KM1改為KM3
3.SB7下面的KM1改為KM4
4.提示燈中X，不正中，呵呵

本帖最近評分記錄：

下載積分:+5(suucom) 還是你細心仔細

sss6491

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 300 個
工控威望: 405 點
下載積分: 100044 分
在線時間: 349(小時)
注冊時間: 2011-02-19
最后登錄: 2025-08-03
查看sss6491的主題 / 回貼

6樓發表于: 2013-07-08 22:56

只看該作者 | 小中大

可以的啦

shizhongyang

文卡

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 105 個
工控威望: 280 點
下載積分: 2738 分
在線時間: 128(小時)
注冊時間: 2007-10-22
最后登錄: 2025-03-19
查看shizhongyang的主題 / 回貼

7樓發表于: 2013-07-09 07:58

只看該作者 | 小中大

挺好的了。。。

tkggtdkjpl

工欲善其事，必先利其器！

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 3469 個
工控威望: 21008 點
下載積分: 35821 分
在線時間: 1816(小時)
注冊時間: 2010-01-03
最后登錄: 2025-08-08
查看tkggtdkjpl的主題 / 回貼

8樓發表于: 2013-07-09 08:29

只看該作者 | 小中大

引用
引用第2樓注冊中心于2013-07-08 21:03發表的 :
拋開原理圖的邏輯關系不談，要說不規范的話，KM線圈一般是豎著畫，而不是橫著。

橫豎是沒有要求的!

自動化單機，生產線，項目編程調試！

huoshi

為所當為

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2638 個
工控威望: 22700 點
下載積分: 6275 分
在線時間: 2802(小時)
注冊時間: 2010-12-27
最后登錄: 2025-08-08
查看huoshi的主題 / 回貼

9樓發表于: 2013-07-09 08:35

只看該作者 | 小中大

畫的非常好指示燈應由輔助觸點來控制

木皮

學海無涯

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 485 個
工控威望: 742 點
下載積分: 16520 分
在線時間: 243(小時)
注冊時間: 2012-06-17
最后登錄: 2021-06-06
查看木皮的主題 / 回貼

10樓發表于: 2013-07-09 08:42

只看該作者 | 小中大

主要應該還是沒符號查尋坐標吧，還有符號對應名稱表。還有電路圖的模式。如設計者，時間，審核，電路名等等。

大家好才是真的好

linglong

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 303 個
工控威望: 445 點
下載積分: 1421 分
在線時間: 1170(小時)
注冊時間: 2008-07-13
最后登錄: 2025-07-08
查看linglong的主題 / 回貼

11樓發表于: 2013-07-09 09:40

只看該作者 | 小中大

考慮到實際接線方便，停止按鈕畫到啟動前，這樣控制面板上下到柜內的線要少一點
