工控人家園 綜合討論 關于GX WORKS2結構化編程的問題，請大俠幫忙指導一下

wanghao

不積跬步，無以至千里

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 240 個
工控威望: 1318 點
下載積分: 954 分
在線時間: 254(小時)
注冊時間: 2009-12-28
最后登錄: 2024-05-23
查看wanghao的主題 / 回貼

樓主發表于: 2016-10-14 19:22

只看樓主 | 小中大

圖片：

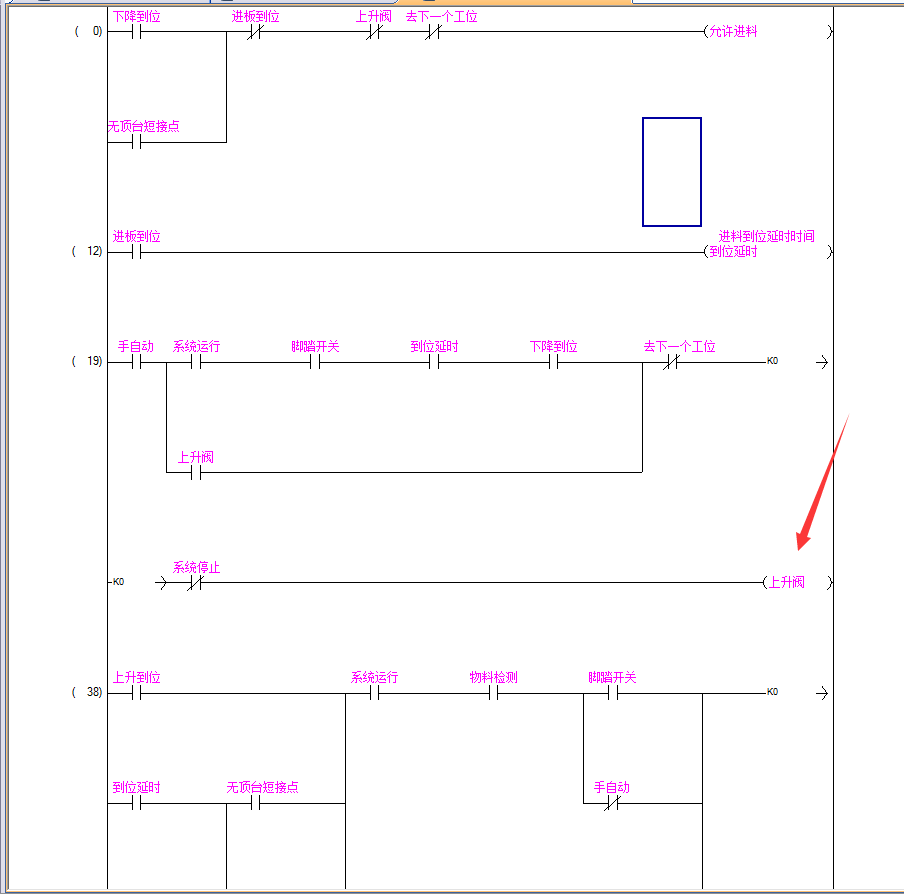

最近碰到一段三菱PLc程序，有點琢磨不透，子程序里面未用到的輸出，它直接到母線右端。附上圖片，請指點。

wangwei

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 465 個
工控威望: 458 點
下載積分: 2838 分
在線時間: 163(小時)
注冊時間: 2008-01-01
最后登錄: 2025-08-06
查看wangwei的主題 / 回貼

1樓發表于: 2016-10-14 20:25

只看該作者 | 小中大

塊里有程序，并沒有直接從左母線到右母線

flyfeky

bilibili 工控小工匠孔

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 914 個
工控威望: 1067 點
下載積分: 2056 分
在線時間: 691(小時)
注冊時間: 2012-05-09
最后登錄: 2025-07-23
查看flyfeky的主題 / 回貼

2樓發表于: 2016-10-15 09:16

只看該作者 | 小中大

圖片：

嚴格說這不是結構化編程，稱之為標簽編程。

這樣做沒錯。

樓主留言：

大俠能否說得更詳細，還是有點點不解。

西門子倍福WPF+C#數據庫，槽式設備專家

wanghao

不積跬步，無以至千里

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 240 個
工控威望: 1318 點
下載積分: 954 分
在線時間: 254(小時)
注冊時間: 2009-12-28
最后登錄: 2024-05-23
查看wanghao的主題 / 回貼

3樓發表于: 2016-10-15 18:47

只看該作者 | 小中大

樓上能否說得更詳細一點，還是有點不解。

chenshiji618

我就是我不一樣的煙火我自己看了都上火！

級別: 網絡英雄

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 841 個
工控威望: 9053 點
下載積分: 2528 分
在線時間: 518(小時)
注冊時間: 2011-07-02
最后登錄: 2025-06-07
查看chenshiji618的主題 / 回貼

4樓發表于: 2016-10-15 18:58

只看該作者 | 小中大

你在功能塊下面的程序找找看左母線有沒有類似這種符號的》——(M0)

flyfeky

bilibili 工控小工匠孔

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 914 個
工控威望: 1067 點
下載積分: 2056 分
在線時間: 691(小時)
注冊時間: 2012-05-09
最后登錄: 2025-07-23
查看flyfeky的主題 / 回貼

5樓發表于: 2016-10-15 19:36

只看該作者 | 小中大

你截圖發一下，上升閥B，下降閥B的數據類型及變量類型。

這樣錯倒是沒有，就是表示這個功能塊輸出的變量，沒有再賦值能其它變量。你看這個輸出變量在其它地方有用嗎

西門子倍福WPF+C#數據庫，槽式設備專家

四海明

擅長倉儲物流項目，承接PLC 伺服人機界面控制，QQ551

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 170 個
工控威望: 329 點
下載積分: 1523 分
在線時間: 218(小時)
注冊時間: 2013-04-24
最后登錄: 2025-04-27
查看四海明的主題 / 回貼

6樓發表于: 2016-10-15 23:57

只看該作者 | 小中大

這個也屬于梯形圖結構體，他直接到母線說明不用這個輸出，這樣是不純在問題的，左邊輸入如果不用也可以不用編輯條件。

liukk-1990

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 126 點
下載積分: 523 分
在線時間: 10(小時)
注冊時間: 2013-11-07
最后登錄: 2024-11-23
查看liukk-1990的主題 / 回貼

7樓發表于: 2016-10-18 16:45

只看該作者 | 小中大

這個你沒有用到，就必須連接上！否則就會報錯。

sunxinbei

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 172 個
工控威望: 330 點
下載積分: 837 分
在線時間: 70(小時)
注冊時間: 2016-04-08
最后登錄: 2025-06-26
查看sunxinbei的主題 / 回貼

8樓發表于: 2016-10-18 21:33

只看該作者 | 小中大

這個是OML的程序嗎

wanghao

不積跬步，無以至千里

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 240 個
工控威望: 1318 點
下載積分: 954 分
在線時間: 254(小時)
注冊時間: 2009-12-28
最后登錄: 2024-05-23
查看wanghao的主題 / 回貼

9樓發表于: 2016-10-19 19:11

只看該作者 | 小中大

這是三菱的程序，謝謝大家的答疑。

烏龜船長

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1285 個
工控威望: 7635 點
下載積分: 1280 分
在線時間: 2672(小時)
注冊時間: 2007-03-21
最后登錄: 2025-07-25
查看烏龜船長的主題 / 回貼

10樓發表于: 2016-10-28 16:53

只看該作者 | 小中大

如果你沒有填線圈,編譯默認沒有外接輸出，直接導通右側母線
