playboyss
級別: 探索解密
精華主題: 0
發帖數量: 41 個
工控威望: 108 點
下載積分: 460 分
在線時間: 51(小時)
注冊時間: 2016-07-26
最后登錄: 2019-01-23
查看playboyss的 主題 / 回貼
樓主  發表于: 2017-03-11 19:24

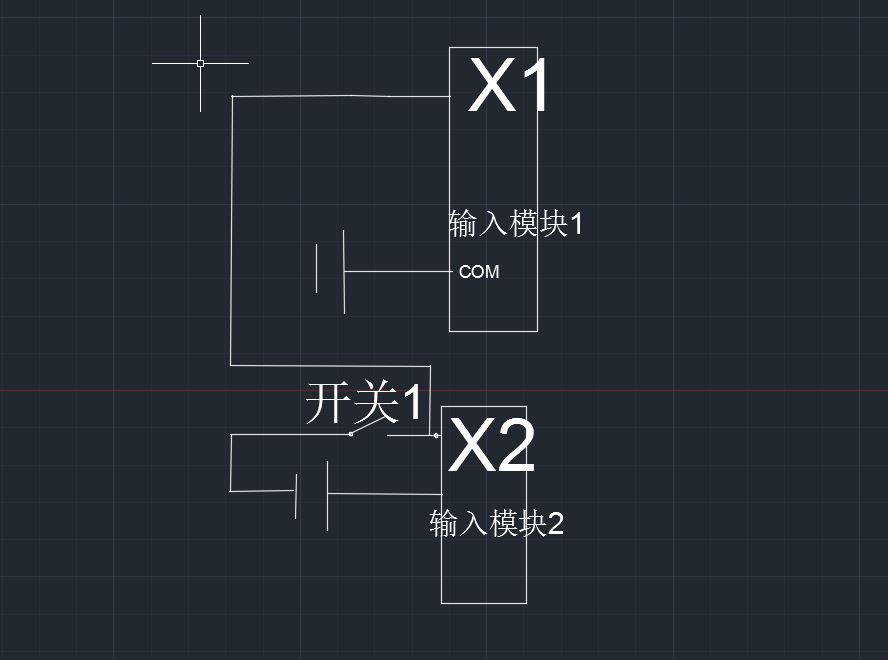

圖片：
如圖，開關1合上時，X1、X2輸入信號燈會同時亮。為什么？？
兩個24V電源中，上面那個電源似乎沒有形成回路啊。
補充一句：兩個輸入模塊分別接在兩個不同PLC上
[ 此帖被playboyss在2017-03-15 12:08重新編輯 ]
銘杰工控
溫嶺市正凱自動化設備有限公司
級別: 網絡英雄

精華主題: 0
發帖數量: 1803 個
工控威望: 6491 點
下載積分: 972 分
在線時間: 1084(小時)
注冊時間: 2009-01-13
最后登錄: 2025-12-05
查看銘杰工控的 主題 / 回貼
1樓  發表于: 2017-03-11 19:29
圖紙已經畫得這么明白了，開關1合上時，X1 X2 端都有低電位輸入豈能不同時亮
樓主留言：
以前沒遇到過用兩個電源的，上面那個模塊電源電流沒形成回路啊
溫嶺市正凱自動化設備有限公司  15057679726
全自動換箱機 催化劑再生、處置智能裝備 MES軟件 WCS軟件 注塑工廠整體智能化解決方案    重載桁架機械手
playboyss
級別: 探索解密
精華主題: 0
發帖數量: 41 個
工控威望: 108 點
下載積分: 460 分
在線時間: 51(小時)
注冊時間: 2016-07-26
最后登錄: 2019-01-23
查看playboyss的 主題 / 回貼
2樓  發表于: 2017-03-11 20:10
問一下燈泡會亮嗎？用電池試過沒亮，其它直流電源沒試過
vios1161
級別: 略有小成
精華主題: 0
發帖數量: 184 個
工控威望: 308 點
下載積分: 670 分
在線時間: 210(小時)
注冊時間: 2016-07-30
最后登錄: 2025-06-13
查看vios1161的 主題 / 回貼
3樓  發表于: 2017-03-12 07:51
不會通…要把 2 個 power supply 的負電接成一點，達到共地及共準位，才會通。
jicjic111
進步
級別: 略有小成
精華主題: 0
發帖數量: 220 個
工控威望: 377 點
下載積分: 911 分
在線時間: 378(小時)
注冊時間: 2013-05-30
最后登錄: 2025-12-02
查看jicjic111的 主題 / 回貼
4樓  發表于: 2017-03-12 08:39
按圖紙X1沒回路燈不會亮，但是X1，X2 ，COM端PLC內部是共用的，也是接通的，所以燈亮了
樓主留言：
忘了說了，兩個輸入模塊接在不同PLC上的
playboyss
級別: 探索解密
精華主題: 0
發帖數量: 41 個
工控威望: 108 點
下載積分: 460 分
在線時間: 51(小時)
注冊時間: 2016-07-26
最后登錄: 2019-01-23
查看playboyss的 主題 / 回貼
5樓  發表于: 2017-03-13 09:29
再頂一下。。。。。。。難道是因為兩個電源Input端接在同一電網中
gzz6868
學習 學習 再學習
級別: 略有小成
精華主題: 0
發帖數量: 133 個
工控威望: 356 點
下載積分: 2416 分
在線時間: 68(小時)
注冊時間: 2007-09-26
最后登錄: 2025-08-22
查看gzz6868的 主題 / 回貼
6樓  發表于: 2017-03-13 19:36
你用萬用表測試一下，COM端在內部是通的
