樓主  發表于: 2017-07-08 21:02
圖片：
電路不知道怎么分析，導通時如何，不通時又如何？補充：這是一個歐姆龍EESX-674光電開關的內部電路。
playboyss
級別: 探索解密
精華主題: 0
發帖數量: 41 個
工控威望: 108 點
下載積分: 460 分
在線時間: 51(小時)
注冊時間: 2016-07-26
最后登錄: 2019-01-23
查看playboyss的 主題 / 回貼
1樓  發表于: 2017-07-09 19:21
光電開關導通時指示燈亮，OUT端口輸出電壓（5 to 24 v）,不導通無電壓。對吧！
勤工儉學
deep throat
級別: 論壇先鋒
精華主題: 0
發帖數量: 186 個
工控威望: 1567 點
下載積分: 5956 分
在線時間: 120(小時)
注冊時間: 2016-03-10
最后登錄: 2025-09-26
查看勤工儉學的 主題 / 回貼
2樓  發表于: 2017-07-09 20:01
這種電路涉及模擬電路，利用npn電路的飽和和截止狀態作為開關，其中那兩個二極管的作用估計是穩壓用的。我記得的就這么多了。根據我提供的信息應該可以找到想要的答案的。
flyfeky
bilibili 工控小工匠孔
級別: 論壇先鋒
精華主題: 0
發帖數量: 905 個
工控威望: 1070 點
下載積分: 2062 分
在線時間: 691(小時)
注冊時間: 2012-05-09
最后登錄: 2025-11-22
查看flyfeky的 主題 / 回貼
3樓  發表于: 2017-07-09 21:47

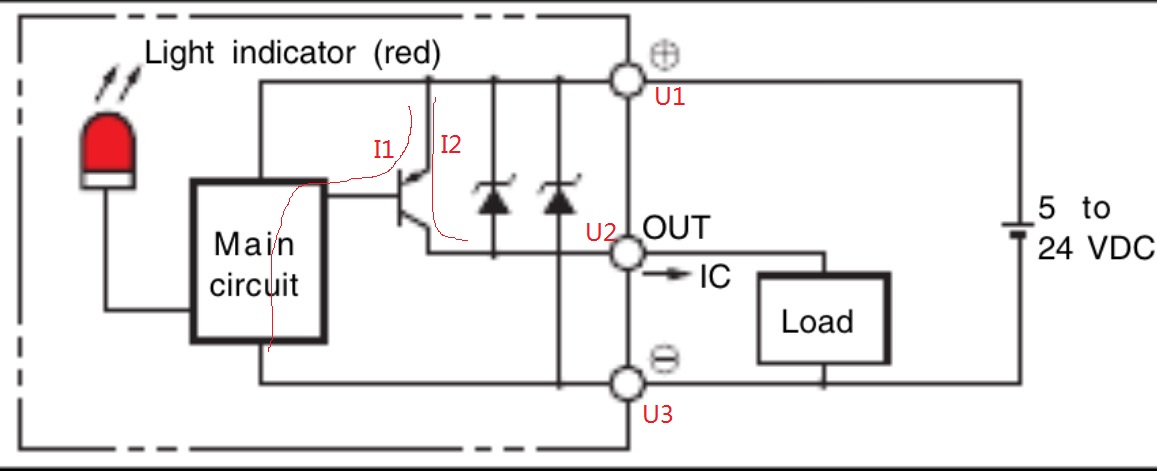

圖片：
兩個穩壓管作用是導通時快速產生U1>U2>U3的壓差
電流導通方向為I1導通時， I2導通，
I1是輸入信號，I2是輸出電流。
開關管。
[ 此帖被flyfeky在2017-07-10 07:30重新編輯 ]
