工控人家園 綜合討論 驅動器如何接線

老大很悲傷

冰凍三尺非一日之寒

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 286 個
工控威望: 525 點
下載積分: 4023 分
在線時間: 173(小時)
注冊時間: 2011-11-02
最后登錄: 2025-07-21
查看老大很悲傷的主題 / 回貼

樓主發表于: 2017-09-15 17:58

只看樓主 | 小中大

圖片：

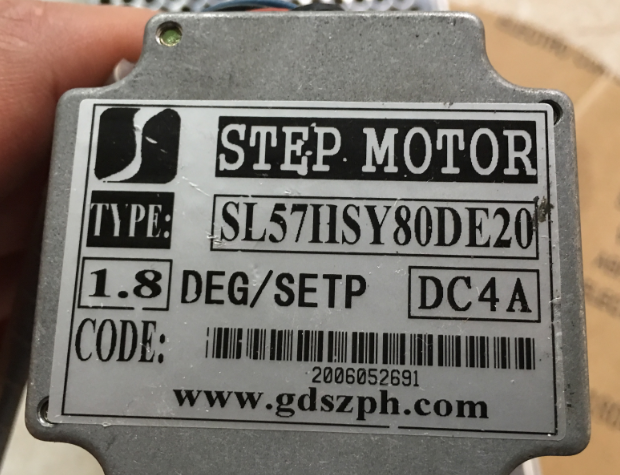

如圖，配套的，但是驅動器上沒有一個接線標志。電機接線基本能確定，現在給最上面接了白色和灰色接了DC24.指示燈能亮，但是電機沒得電，手能轉動，最下面4根接電機。請高手看看這個應該怎么接線。上面一個保險是250V的。猜猜~~~

wangnaizhi

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1315 個
工控威望: 2021 點
下載積分: 3245 分
在線時間: 1062(小時)
注冊時間: 2015-08-31
最后登錄: 2025-08-04
查看wangnaizhi的主題 / 回貼

1樓發表于: 2017-09-15 18:58

只看該作者 | 小中大

步進 幾相的先把對應的相找出來然后再再接線相線不分正負 對應相也不需要分

周家大少

辛辛苦苦也不過是為了養家糊口！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1160 個
工控威望: 3078 點
下載積分: 2063 分
在線時間: 151(小時)
注冊時間: 2015-09-10
最后登錄: 2025-07-21
查看周家大少的主題 / 回貼

2樓發表于: 2017-09-15 21:26

只看該作者 | 小中大

最左邊應該是電源輸入，中間就是接馬達線，先用表量出來兩相，然后接就是了，最右邊應該是信號接入

QQ：611369538
微信：ZMF2KXL

nightblueblu

道阻且長，窮且益堅。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1043 個
工控威望: 1866 點
下載積分: 299 分
在線時間: 1160(小時)
注冊時間: 2017-02-09
最后登錄: 2025-07-07
查看nightblueblu的主題 / 回貼

3樓發表于: 2017-09-16 09:41

只看該作者 | 小中大

從左到右
V+  V-                       A+ A- B+ B-                                    DIR+  DIR-  PUL+  PUL-  ENA+  ENA-
大的三塊是這樣的   具體的順序有待測試

把型號輸進百度查一下

樓主留言：

感謝，電機接法，電源接法都對，脈沖方向脫機信號還沒試。不是還應該有個控制信號5V嗎？如果按你的來，是否只要脈沖信號串電阻就可以

本帖最近評分記錄：

下載積分:+5(老大很悲傷) 驅動器無型號，無標示， ..

Your happiness is everything.

不小心遇見你

自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 3 篇
發帖數量: 2119 個
工控威望: 3042 點
下載積分: 25401 分
在線時間: 1519(小時)
注冊時間: 2014-01-05
最后登錄: 2025-08-04
查看不小心遇見你的主題 / 回貼

4樓發表于: 2017-09-16 10:07

只看該作者 | 小中大

下面那個驅動器電路板拍背面看下引腳去哪了
完全靠猜搞不好燒驅動器
我估計 右邊6個接口的從左到右分別 V+ V- A+ A- B+ B-
中間四個接口的位PLS+ PLS- DR+ DR-
最左邊是使能

項目、視覺、通訊QQ3515716

nightblueblu

道阻且長，窮且益堅。

級別: 論壇先鋒

發送短信
加為好友

5樓發表于: 2017-09-18 08:38

只看該作者 | 小中大

驅動器上面一般寫了輸入5-24V信號 ，可以輸24V ，但是一般在信號端串一個1.8K或2K電阻比較好，供電電壓在供電范圍內就可以了，但是電壓越接近上限驅動器工作越好
脈沖PUL- 方向DIR-都串電阻

樓主留言：

已經弄好，串了2K電阻可以，但是4K就不工作，我另一個驅動器串4K還可以。你說的基本對了。只是最右邊依次是脫機方向脈沖，試了試試出來了。感謝

Your happiness is everything.
