terence1234
級別: 探索解密
精華主題: 0
發帖數量: 62 個
工控威望: 169 點
下載積分: 734 分
在線時間: 60(小時)
注冊時間: 2012-09-17
最后登錄: 2025-05-07
查看terence1234的 主題 / 回貼
樓主  發表于: 2018-07-01 14:39

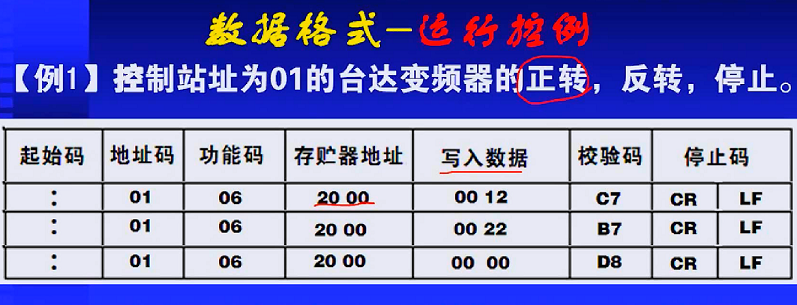

圖片：
本人使用三菱FX2N系列PLC，使用FX2N-485-BD跟臺達VFD-M系列變頻器通訊，但是看了很多的教程，用RS指令讀取或者寫入的。先看李金城老是的教程發現如下圖片的格式，請問各位大神如圖的格式圖片是什么意思呢，用梯形圖該怎么表達，使用什么指令呢！望高手知道小弟下！
往事如風
科技改變制造
級別: 網絡英雄

精華主題: 0
發帖數量: 11936 個
工控威望: 19731 點
下載積分: 15277 分
在線時間: 2830(小時)
注冊時間: 2013-01-31
最后登錄: 2025-12-07
查看往事如風的 主題 / 回貼
1樓  發表于: 2018-07-01 20:02
這個也是RS指令呀，照樣畫符
三人行者必有我師 ，擇其善者而從之
terence1234
級別: 探索解密
精華主題: 0
發帖數量: 62 個
工控威望: 169 點
下載積分: 734 分
在線時間: 60(小時)
注冊時間: 2012-09-17
最后登錄: 2025-05-07
查看terence1234的 主題 / 回貼
2樓  發表于: 2018-07-01 22:34
就是不懂怎么樣照樣畫哇，能否提供下具體的梯形圖看下呀！對照這個表
langui
級別: 論壇先鋒
精華主題: 0
發帖數量: 1677 個
工控威望: 1893 點
下載積分: 6535 分
在線時間: 749(小時)
注冊時間: 2014-06-16
最后登錄: 2025-12-05
查看langui的 主題 / 回貼
3樓  發表于: 2018-07-02 08:02
起始碼是固定的，地址碼是站號，功能碼，03是讀，06是寫。儲存器地址是指變頻器的地址，11，22，00，就是正轉，反轉，停止的代碼吧，校驗碼是算出來的，停止碼是固定不變的。
東敏123
級別: 略有小成
精華主題: 0
發帖數量: 148 個
工控威望: 270 點
下載積分: 720 分
在線時間: 74(小時)
注冊時間: 2018-03-27
最后登錄: 2025-10-02
查看東敏123的 主題 / 回貼
4樓  發表于: 2018-07-02 09:21
老老實實走io吧，就幾個信號干嘛走通訊啊！
你需要控制頻率嗎？表格是modbus通訊格式，網上實例很多！
成功了發截圖上來
