對于這種PWM的調節方式，大概的意思是不斷改變輸出的頻率，也就是改變單位時間的輸出占空比，來得到電壓的改變，再通過外部的分壓降壓和濾波得到最終電壓《（輸出電壓X單位時間占空比）—分壓=實際電壓》。不過要想得到平滑的電壓調節和控制，看來光是外部分壓硬件還不行，PLC內部的脈寬調制才是關鍵，我沒有用過，不知道師傅們有什么現成的例子，具體的編程方式有沒有知道。請分享一下！

給大家一個簡單的舉例：一個PWM進行驅動的簡單電路，使用9V電池來給一個白熾燈泡供電，如果將連接電池和燈泡的開關閉合50ms，燈泡在這段時間中將得到9V供電。如果在下一個50ms中將開關斷開，燈泡得到的供電將為0V。如果在1秒鐘內將此過程重復10次，燈泡將會點亮并象連接到了一個4.5V電池(9V的50%)上一樣。這種情況下，占空比為50%，調制頻率為10Hz。

這個小電路看著挺簡單，但確實有創意。程序中的VW4598是設置PLC發脈沖的循環周期時間，對應子程序中的LW1這個局部寄存器，奇怪的是在觸摸屏，PLC的主程序和其它子程序中沒有找到和VW4598有任何關聯的按鈕或畫面。難道這個周期時間是固定的？

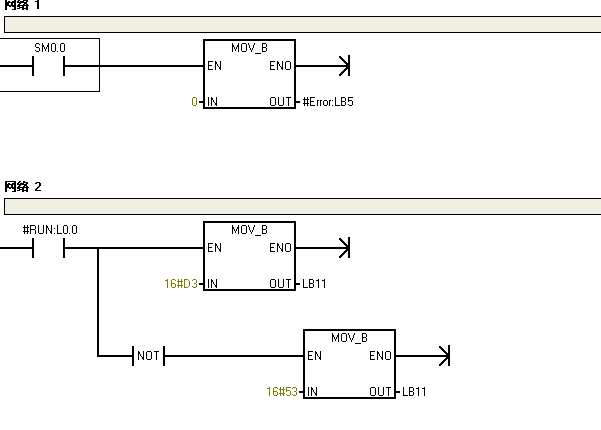

子 程序就是這樣的。

這個就是簡單的積分電路，電容的作用是延時。當線路上電時電流通過上面得R向電容器C充電，直致電容飽和。飽和時電壓又由于下面電阻的分壓作用（如果電阻值相同）則是電源電壓的一半（不考慮PLC內部的壓降）。
其實我理解是通過這樣連接是可以直接將24V分壓后接入變頻器，因為一般變頻器輸入電壓為12V以下，為滿足電壓等級而做的。
PLC有著強大的PWM功能，區區一個簡單的積分電路不一定能夠滿足要求。設計者還是考慮電壓等級的駁接問題而設計的

學習學習

我感興趣的是這個電路怎么達到平滑調節的作用的，又或者是用PID的方式自動調節。如果搞明白，那么省卻了AD模塊，真是大大的有用了。不知道，有沒有前輩們詳細的解說一下。

是不是和開關電源的二次電壓原理一樣的，只是少了整流二極管。呵呵

就是11樓朋友說的，PLC輸出的實際電壓跟最后得到的電壓沒有什么關系，因為變頻器需要的就是0到10V的模擬量控制，PLC輸入一個24V，出來在加個10K電阻，電壓大概也就10左右正好滿足控制需要。而這個電壓輸出的快慢是跟PLC的PWM脈寬和周期時間控制模式有直接關系。

謝謝啦！……

進來跟大家學習下
