樓主  發表于: 2012-12-01 20:25

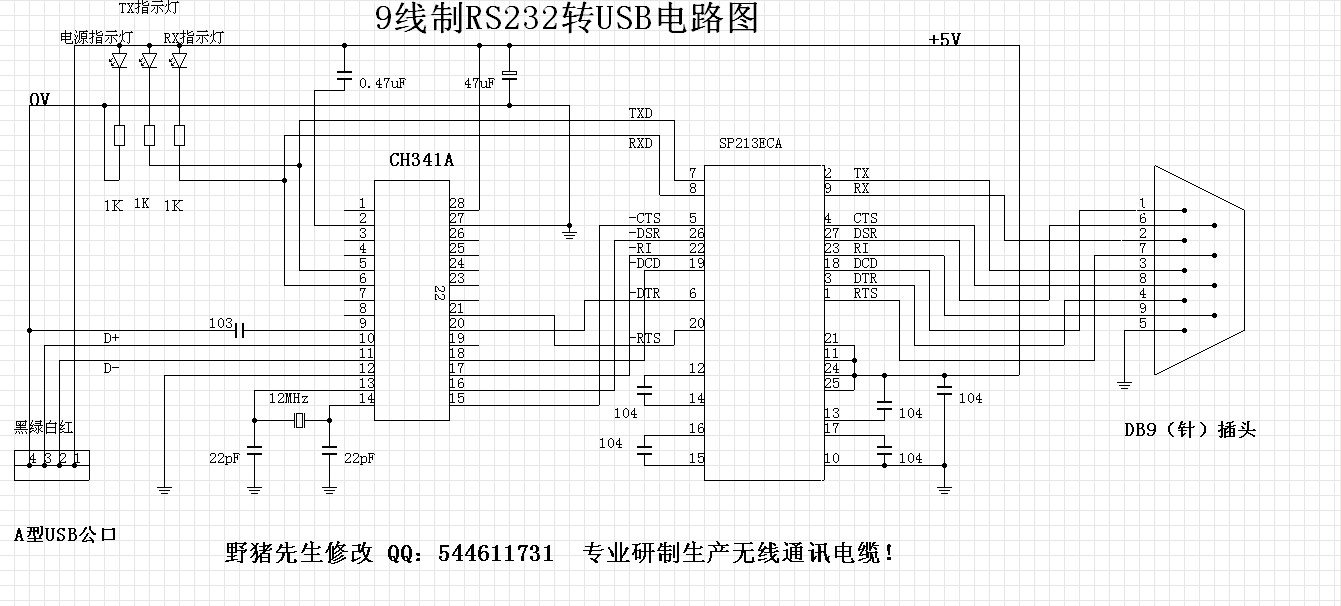

這款9線制RS232轉USB是WCH公司發布的，但圖紙用的是CH340T，因?yàn)镃H340T是SSOP封裝的，對自己制作時的焊接技術要求很高，所以本人改為CH341A，這樣有利于焊接方便更保證整體電路穩定性更好，CH341A是大內芯的SOP 28封裝，比CH340T性能好很多，價格也貴很多！

此款電纜需要CH341A USB驅動 ，網上很多，可以隨便下載，本人就不在附件了，有需要的也可以聯系我發郵箱！

此款電纜制作所需成本費用大約為：

     1：CH341A               8元

     2：SP213ECA          5元

     3：DB9和USB插頭 1元

     4：電路板          1元

     5：阻容和晶振二級管 1元

     6：外殼              2元

     7：9芯線2米         3元

全部制作好后21元，可媲美淘寶上那些100多元的所謂的工業級的RS232轉USB線。經過本人測試，在S7-200  300   LOGO！松下 臺達 施耐德 永宏P(guān)LC上測試，非常穩定！






本帖最近評分記錄：
  • 下載積分:+1(沈大科abc) 感謝分享！
  • 下載積分:+1(kzhlhl) 謝謝樓主的無私奉獻
  • 下載積分:+3(鄉巴佬鄉巴佬) 好人！
  • 下載積分:+3(fjqz00) 感謝！
  • 下載積分:+5(烏龜船長) 好貼！
    iteerh
    級別: 家園常客

    精華主題: 0
    發帖數量: 552 個
    工控威望: 803 點
    下載積分: 17146 分
    在線時間: 2376(小時)
    注冊時間: 2006-10-25
    最后登錄: 2025-12-09
    查看iteerh的 主題 / 回貼
    1樓  發表于: 2012-12-02 12:00
    謝謝分享。繼續等待新作品
    客居他鄉
    級別: 略有小成
    精華主題: 0
    發帖數量: 343 個
    工控威望: 456 點
    下載積分: 1117 分
    在線時間: 146(小時)
    注冊時間: 2010-07-23
    最后登錄: 2023-03-28
    查看客居他鄉的 主題 / 回貼
    2樓  發表于: 2012-12-02 12:43
    謝謝,有機會試一下.
    胡瑞
    級別: 略有小成
    精華主題: 0
    發帖數量: 298 個
    工控威望: 476 點
    下載積分: 1173 分
    在線時間: 117(小時)
    注冊時間: 2009-03-03
    最后登錄: 2025-09-03
    查看胡瑞的 主題 / 回貼
    3樓  發表于: 2012-12-02 13:05
    好東西，頂起來！
    plc1980
    級別: 略有小成
    精華主題: 0
    發帖數量: 112 個
    工控威望: 280 點
    下載積分: 9541 分
    在線時間: 78(小時)
    注冊時間: 2007-06-14
    最后登錄: 2025-09-27
    查看plc1980的 主題 / 回貼
    4樓  發表于: 2012-12-02 19:42
    好東西，頂起來
    khliang
    級別: 探索解密
    精華主題: 0
    發帖數量: 23 個
    工控威望: 114 點
    下載積分: 1062 分
    在線時間: 3(小時)
    注冊時間: 2010-01-24
    最后登錄: 2025-02-07
    查看khliang的 主題 / 回貼
    5樓  發表于: 2012-12-02 22:02
    好東西，頂起來
    兵哥通訊站
    級別: 探索解密
    精華主題: 0
    發帖數量: 38 個
    工控威望: 152 點
    下載積分: 24680 分
    在線時間: 40(小時)
    注冊時間: 2012-05-07
    最后登錄: 2018-05-26
    查看兵哥通訊站的 主題 / 回貼
    6樓  發表于: 2012-12-03 08:36
    謝謝！下載參考。
    yuan0971
    對大腦的投資是最沒有風險的
    級別: 略有小成
    精華主題: 0
    發帖數量: 165 個
    工控威望: 316 點
    下載積分: 618 分
    在線時間: 72(小時)
    注冊時間: 2011-11-09
    最后登錄: 2019-05-04
    查看yuan0971的 主題 / 回貼
    7樓  發表于: 2012-12-03 10:59
    不錯 好東西
    泰山之石
    A
    級別: 工控俠客
    精華主題: 0
    發帖數量: 2306 個
    工控威望: 2622 點
    下載積分: 11954 分
    在線時間: 932(小時)
    注冊時間: 2008-11-12
    最后登錄: 2025-12-04
    查看泰山之石的 主題 / 回貼
    8樓  發表于: 2012-12-07 14:44
    如有試過回個話
    王大象
    級別: 探索解密
    精華主題: 0
    發帖數量: 16 個
    工控威望: 134 點
    下載積分: 2441 分
    在線時間: 136(小時)
    注冊時間: 2012-11-28
    最后登錄: 2025-12-07
    查看王大象的 主題 / 回貼
    9樓  發表于: 2012-12-11 08:22
    謝謝，下載了，論壇有你更精彩
    ybc
    1111
    級別: 略有小成
    精華主題: 0
    發帖數量: 170 個
    工控威望: 283 點
    下載積分: 4390 分
    在線時間: 105(小時)
    注冊時間: 2007-11-01
    最后登錄: 2024-12-07
    查看ybc的 主題 / 回貼
    10樓  發表于: 2012-12-11 09:33

    rs16
    級別: 探索解密
    精華主題: 0
    發帖數量: 32 個
    工控威望: 133 點
    下載積分: 936 分
    在線時間: 61(小時)
    注冊時間: 2010-11-24
    最后登錄: 2025-09-04
    查看rs16的 主題 / 回貼
    11樓  發表于: 2012-12-11 10:33
    學習了。謝謝樓主。
