工控人家園 綜合討論 達人，高手過來看看

killer50

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 49 個
工控威望: 176 點
下載積分: 626 分
在線時間: 12(小時)
注冊時間: 2011-10-25
最后登錄: 2012-07-17
查看killer50的主題 / 回貼

樓主發表于: 2012-03-21 20:17

全看 | 小中大

圖片：

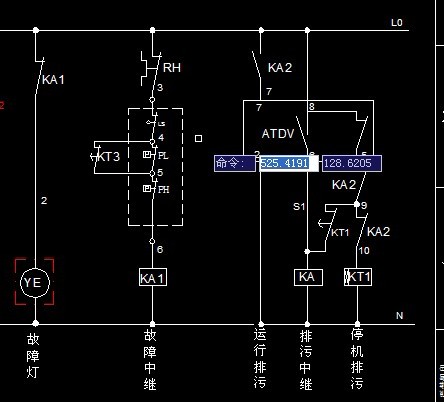

大家請看如果運行的過程中低壓PL 斷開的話， KT3斷電，導致KT3 延時斷開點立即復位，這故障燈就會閃一下后滅掉，

故障燈就不能指示故障，求達人教我如何改，越簡單的辦法越好

我想了一個下午都沒想出辦法來

killer50

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 49 個
工控威望: 176 點
下載積分: 626 分
在線時間: 12(小時)
注冊時間: 2011-10-25
最后登錄: 2012-07-17
查看killer50的主題 / 回貼

1樓發表于: 2012-03-21 20:19

全看 | 小中大

圖片：

放個清晰點的圖

killer50

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 49 個
工控威望: 176 點
下載積分: 626 分
在線時間: 12(小時)
注冊時間: 2011-10-25
最后登錄: 2012-07-17
查看killer50的主題 / 回貼

2樓發表于: 2012-03-21 20:20

全看 | 小中大

還有這個。。。。。。。。。。。。。

killer50

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 49 個
工控威望: 176 點
下載積分: 626 分
在線時間: 12(小時)
注冊時間: 2011-10-25
最后登錄: 2012-07-17
查看killer50的主題 / 回貼

3樓發表于: 2012-03-21 20:22

全看 | 小中大

圖片：

我覺得應該這張圖上加點什么

killer50

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 49 個
工控威望: 176 點
下載積分: 626 分
在線時間: 12(小時)
注冊時間: 2011-10-25
最后登錄: 2012-07-17
查看killer50的主題 / 回貼

4樓發表于: 2012-03-21 20:24

全看 | 小中大

PL斷開 KA就斷電然后后面控制回路就斷開了 KT3 也就斷電了，設置KT3 是為了防止啟動時候低油壓而導致無法啟動，所以設置了這么個延時點

killer50

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 49 個
工控威望: 176 點
下載積分: 626 分
在線時間: 12(小時)
注冊時間: 2011-10-25
最后登錄: 2012-07-17
查看killer50的主題 / 回貼

5樓發表于: 2012-03-22 18:50

全看 | 小中大

出現故障后，由于KT3延時斷開點復位，KA1 又得電，YE上的KA1閉點又斷開啊并聯一個繼電器是起不了作用的

killer50

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 49 個
工控威望: 176 點
下載積分: 626 分
在線時間: 12(小時)
注冊時間: 2011-10-25
最后登錄: 2012-07-17
查看killer50的主題 / 回貼

6樓發表于: 2012-03-24 22:25

全看 | 小中大

14樓故障只需要停機，并不需要斷電，因為空壓機需要排污

killer50

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 49 個
工控威望: 176 點
下載積分: 626 分
在線時間: 12(小時)
注冊時間: 2011-10-25
最后登錄: 2012-07-17
查看killer50的主題 / 回貼

7樓發表于: 2012-03-24 22:28

全看 | 小中大

圖片：

還有 OFF 接點下面的不是KA3 應該是時間繼電器KT2 用于于高壓力停機的

killer50

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 49 個
工控威望: 176 點
下載積分: 626 分
在線時間: 12(小時)
注冊時間: 2011-10-25
最后登錄: 2012-07-17
查看killer50的主題 / 回貼

8樓發表于: 2012-03-24 22:29

全看 | 小中大

圖片：

。。。。。。。。。。。。。。。。。。。。。。。。。。。。。

killer50

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 49 個
工控威望: 176 點
下載積分: 626 分
在線時間: 12(小時)
注冊時間: 2011-10-25
最后登錄: 2012-07-17
查看killer50的主題 / 回貼

9樓發表于: 2012-03-24 22:30

全看 | 小中大

圖片：

。。。。。。。。。。。。。。。。。。。。。。

killer50

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 49 個
工控威望: 176 點
下載積分: 626 分
在線時間: 12(小時)
注冊時間: 2011-10-25
最后登錄: 2012-07-17
查看killer50的主題 / 回貼

10樓發表于: 2012-03-24 22:35

全看 | 小中大

大家請看，在手動情況下，一旦壓力高了 PH（高油壓）就會斷開，KA1 就斷電，后面的控制回路就斷電，導致KT3斷電， KT3延時斷開點復位，而壓力下降的很快，即PH很快復位，這是KA1又得電，結果就導致故障燈不能只是故障（只閃一下）

求教如何解決這種問題
