吾志所向
級別: 家園常客
精華主題: 0
發帖數量: 427 個
工控威望: 672 點
下載積分: 1955 分
在線時間: 173(小時)
注冊時間: 2016-12-10
最后登錄: 2025-11-28
查看吾志所向的 主題 / 回貼
樓主  發表于: 2022-12-12 11:45
設備1：西門子S7-1500系列的PLC，以太網通訊；
設備2：三菱Q系列QJ71E71模塊，以太網通訊；
設備3：歐姆龍CP1H系列PLC，RS485串口通訊；

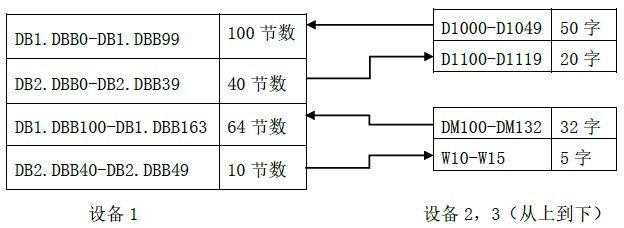

數據交互規劃如下表格：

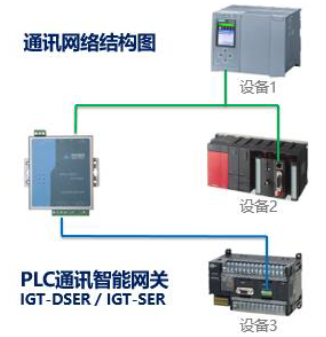

西門子PLC與三菱Q系列PLC跟智能網關之間是通過交換機以太網連接，網關參數軟件的電腦也是連接在這個交換機上；歐姆龍PLC跟網關之間是串口連接，如下圖：


通過智能網關的參數配置軟件連接上智能網關后，先設置端口參數，確定網關與PLC設備通訊正常后，再配置PLC通訊的寄存器地址，按照上述任務配置好的數據表如下圖：
配置完成上述數據交互任務需要4個任務條目，共8行數據，配置好參數后下載到網關。重啟網關之后，網關根據任務條目，連接3臺PLC設備運行。
相關資料手冊： 不同品牌的PLC之間通訊案例.rar (3395 K) 下载次数:198
[ 此帖被吾志所向在2023-05-08 10:26重新編輯 ]
投湖自盡的魚
級別: 略有小成
精華主題: 0
發帖數量: 317 個
工控威望: 370 點
下載積分: 1311 分
在線時間: 332(小時)
注冊時間: 2020-10-23
最后登錄: 2025-12-02
查看投湖自盡的魚的 主題 / 回貼
1樓  發表于: 2023-02-13 16:43
這個不是產品推銷的樣例么，還是要買東西才行啊
